热成型圆形饼图食品包装承托框结构

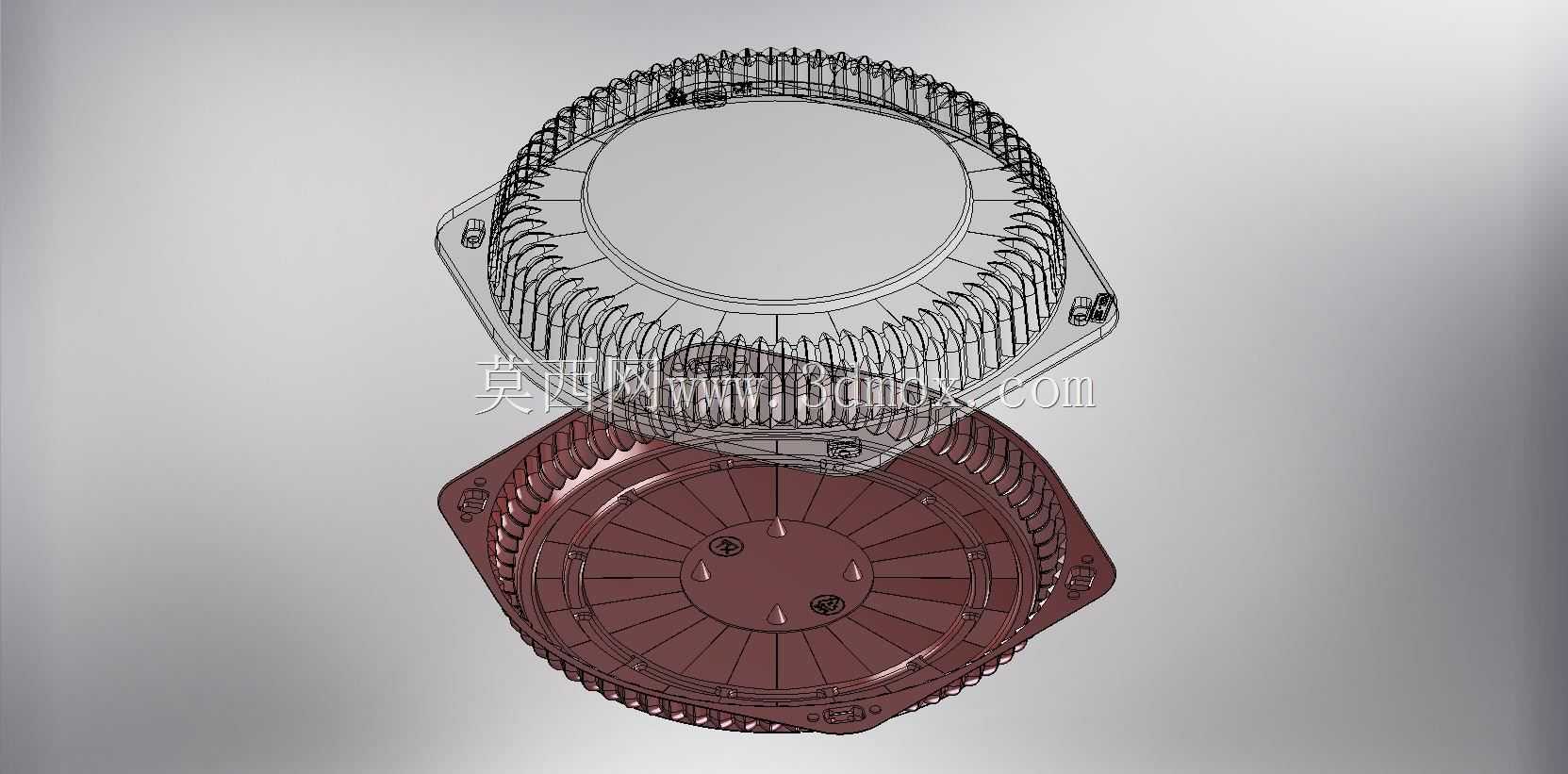

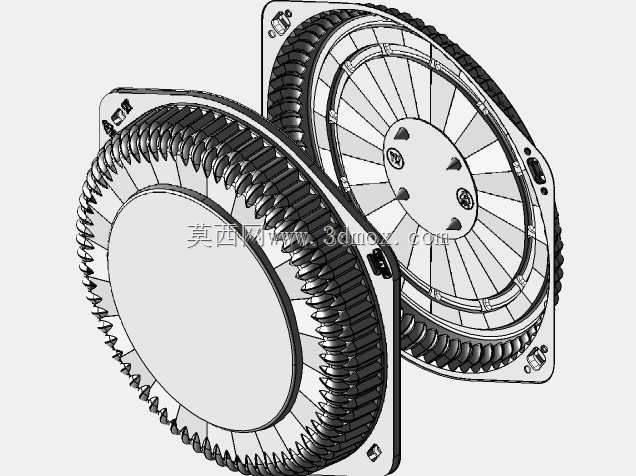

　　这款热成型承托构件主要面向烘焙类预包装食品的内托场景，适配直径统一的圆形饼类、酥点类产品的周转与终端包装环节，在自动化包装流水线中可直接嵌入吸塑上料工位，配合机械手取料完成装盒动作，减少人工摆放的对位偏差问题。从结构设计逻辑来看，构件采用上下扣合的分体式结构，下托部分设置放射状加强筋，筋条高度从中心向边缘逐步抬升，既可以在承托面饼类产品时分散局部压力，避免软质烘焙产品受压变形，也能在叠放运输时通过筋条的错位咬合实现层间定位，防止运输过程中托盒滑移错位。上盖部分采用周向密集竖筋结构，竖筋沿圆周均匀排布，筋条截面为圆弧过渡的梯形，既可以提升上盖的侧向抗挤压能力，避免堆码时外部压力直接传导到内部承托的食品表面，

　　也能在扣合时通过竖筋末端的卡扣结构与下托边缘的定位凸台实现快装配合，无需额外粘接或封边即可完成闭合，适配自动化包装线的高速扣合作业节拍。从安装与适配边界来看，该承托框的外轮廓为带定位耳的方形切边结构，四个角位的延伸耳片上设置有定位凹点，可直接匹配包装线输送载具的定位销，上料过程中无需额外调整姿态即可实现精准定位，定位凹点的深度控制在0.8mm，既保证定位精度，也不会在热成型脱模时造成粘模问题。构件的中心圆形承托区域直径根据常规6寸规格烘焙产品的尺寸预留了2mm的装配间隙，避免产品装托时出现卡滞，周向的竖筋与下托的边缘配合间隙控制在0.3mm，扣合后不会出现松脱晃动，同时也方便终端消费者开启。在壁厚设计上，承托面的基础壁厚为0.

　　35mm，加强筋位置的壁厚通过热成型拉伸比控制在0.28mm，在保证整体结构刚度的前提下尽可能减少片材用量，降低单件生产成本，边缘的翻边宽度设置为3mm，既可以提升托盒边缘的抗撕裂强度，也能在装盒时与外纸盒的内卡槽配合，实现托盒在外包装内的无窜动固定。针对热成型工艺的生产特性，所有转角位置都设置了R1.2以上的圆角过渡，避免片材拉伸过程中出现局部壁厚过薄导致的穿孔问题，筋条的拔模斜度统一设置为5度，适配常规吸塑模具的脱模要求，无需额外设置顶出机构即可实现顺利脱模。在实际使用场景中，该承托框既可以用于速冻烘焙产品的冷冻周转，也可以用于常温短保糕点的终端销售包装，结构本身的镂空设计可以减少冷冻过程中的凝水积聚，同时提升包装的视觉通透度，方便消费者直接观察内部产品的形态。上下分体的结构也支持单独使用下托作为烘焙工序中的冷却承托盘，烤制成型的饼类产品可直接放置在托上进入冷却线，冷却完成后直接扣合上盖进入包装环节，减少中间转序的二次搬运损伤。
