中式镂空花格窗防护装饰格栅构件

　　这类镂空窗格构件在民用建筑、商用空间的外窗、室内隔断场景中都有广泛应用，既可以作为低层建筑外窗的防护结构替代传统铁艺护栏，也能作为室内空间的软隔断装饰件，兼顾通风透光与视觉遮挡的双重需求，在民宿、新中式装修项目中使用频率极高。从实际使用功能来看，该构件首先承担防护作用，整体框架采用等截面型材拼接成型，边框预留的安装孔位可直接适配常规窗洞的膨胀螺栓固定需求，安装后整体结构的侧向抗冲击能力可满足民用建筑窗防护的荷载要求，避免孩童攀爬坠落、高空坠物穿透的风险；其次是装饰属性，连续的几何纹样镂空设计不会完全遮挡视线与自然采光，光线透过镂空纹样投射到室内会形成规律的光影效果，相比整板式防护构件更具美观性，

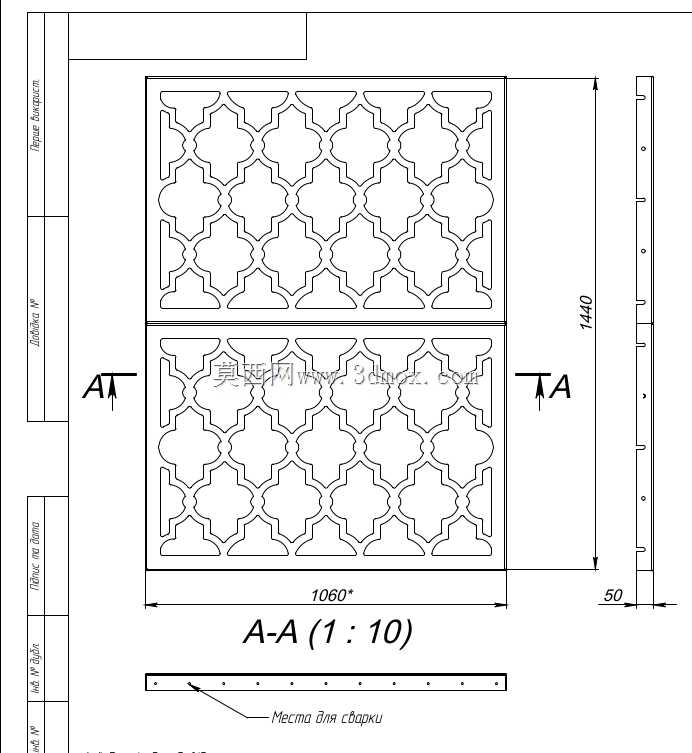

　　同时镂空结构不会阻碍窗扇的正常开启与关闭，适配内开、外开等多种常规窗型的安装边界。设计过程中首先确定的是整体安装边界尺寸，常规民用住宅窗洞的分格尺寸多在单扇宽600-900mm、高1200-1500mm区间，因此该构件采用上下两段式拼接结构，单段高度控制在700mm左右，既方便运输过程中避免长型材变形，也能适配不同高度的窗洞组合安装，边框型材的壁厚设置为2.5mm，在保证整体结构刚度的前提下尽可能控制构件自重，降低安装时对窗体结构的荷载要求。纹样部分的设计采用等宽筋条连续排布的思路，筋条宽度统一设置为12mm，相邻镂空单元的间距保持一致，所有转角位置均做R3的圆角过渡，一方面避免锐边在安装、使用过程中造成划伤，

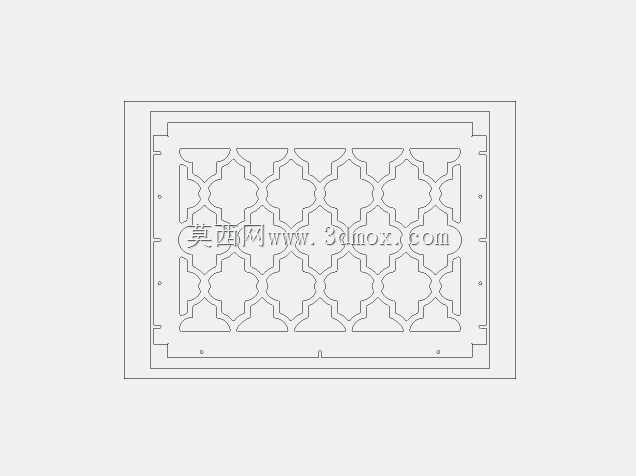

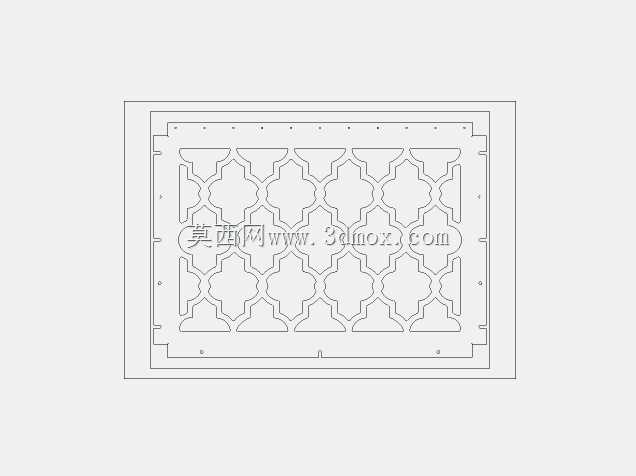

　　另一方面也能减少冲压或激光切割加工时的应力集中问题，提升构件的整体结构强度。筋条与外边框的连接位置采用满焊固定后打磨平整的工艺结构，建模时所有连接位置都做了贴合处理，不存在虚接、缝隙问题，可直接导出加工图纸用于下料生产。从安装适配性来看，构件的外轮廓尺寸比常规窗洞的内口尺寸单边小3mm，预留出安装打胶、调整的间隙，安装时可根据现场窗洞的实际偏差做微调，不需要二次裁切构件主体；构件背面预留有10mm的沉台结构，安装后可嵌入窗洞的预留槽内，避免突出墙面过多影响窗扇开合，也能提升整体安装的贴合度。通风性能方面，整体镂空率控制在65%左右，既不会因为镂空过大导致防护性能不足，也不会因为筋条过密影响通风效率，

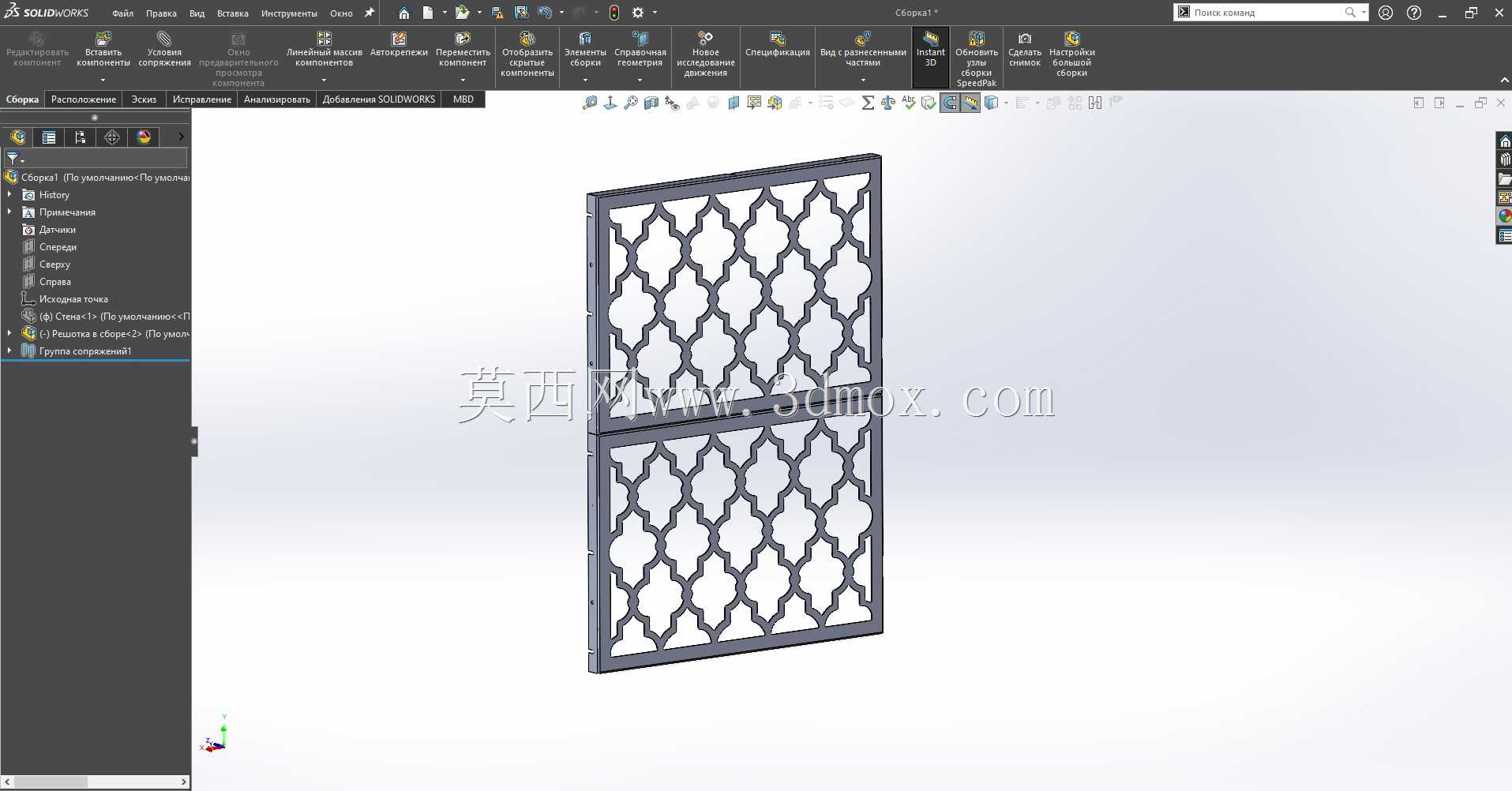

　　夏季开窗时气流可顺利通过镂空区域进入室内，不会形成明显的风阻。建模过程中对所有筋条的排布做了阵列约束，调整整体尺寸时可直接通过修改阵列参数快速适配不同规格的窗洞需求，不需要重新绘制单个纹样单元，大幅提升同系列产品的改型设计效率；所有特征均采用参数化建模方式，型材壁厚、筋条宽度、圆角半径等参数都可根据实际项目的荷载要求、加工工艺做快速调整，比如用于高层外窗防护时可适当增加筋条宽度与型材壁厚，用于室内隔断装饰时可适当减小壁厚降低成本。构件表面处理可适配粉末喷涂、氟碳漆、阳极氧化等多种工艺，建模时预留了0.1mm的表面处理厚度余量，避免后续喷涂后出现安装尺寸超差的问题。
