带自清洁通风功能的彩色玻璃立面结构

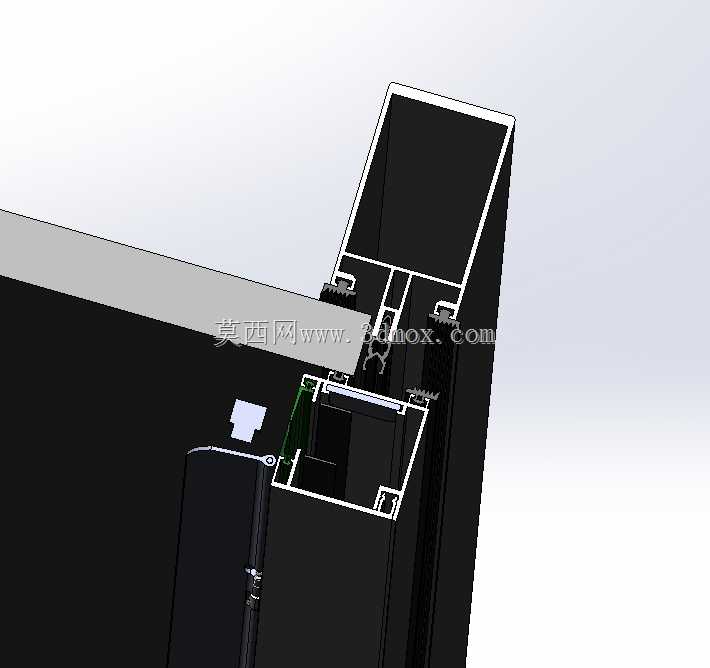

　　该彩色玻璃立面结构主要面向商用建筑外立面、高端公共建筑室内隔断、阳光房围护等场景设计，可同时满足建筑采光、外观装饰、通风换气与外立面自清洁的多重需求，解决传统玻璃立面需人工定期清洁、密闭空间通风不畅的实际工程痛点。从结构组成来看，整套立面以定制铝型材作为主承重框架，型材截面经过多腔室优化设计，外侧腔室预留玻璃嵌装槽与密封胶条安装位，中间腔室集成自动清洁机构的走行轨道与管线排布通道，内侧腔室设置强制通风模块的安装腔体，各腔室之间通过隔热断桥结构分隔，避免型材直接传导热量形成冷桥，适配不同气候区的建筑节能要求。玻璃部分采用彩色夹胶玻璃基材，根据建筑外观设计需求可调整玻璃的色彩饱和度与透光率，玻璃边缘做磨边倒角处理后嵌入型材槽内，

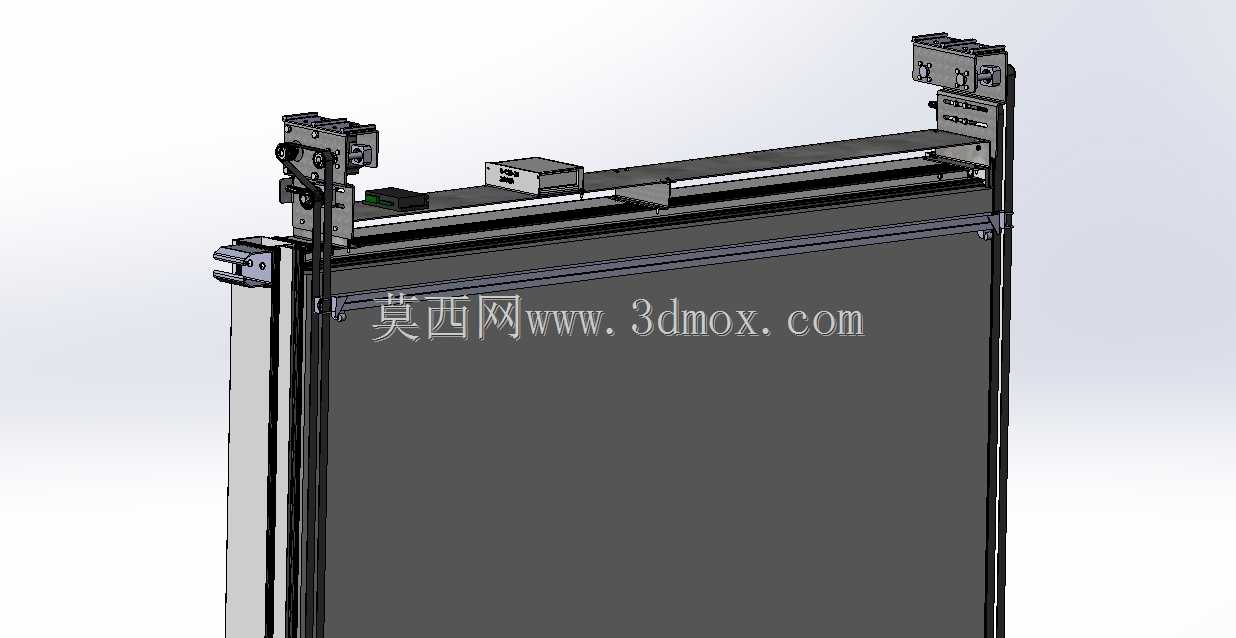

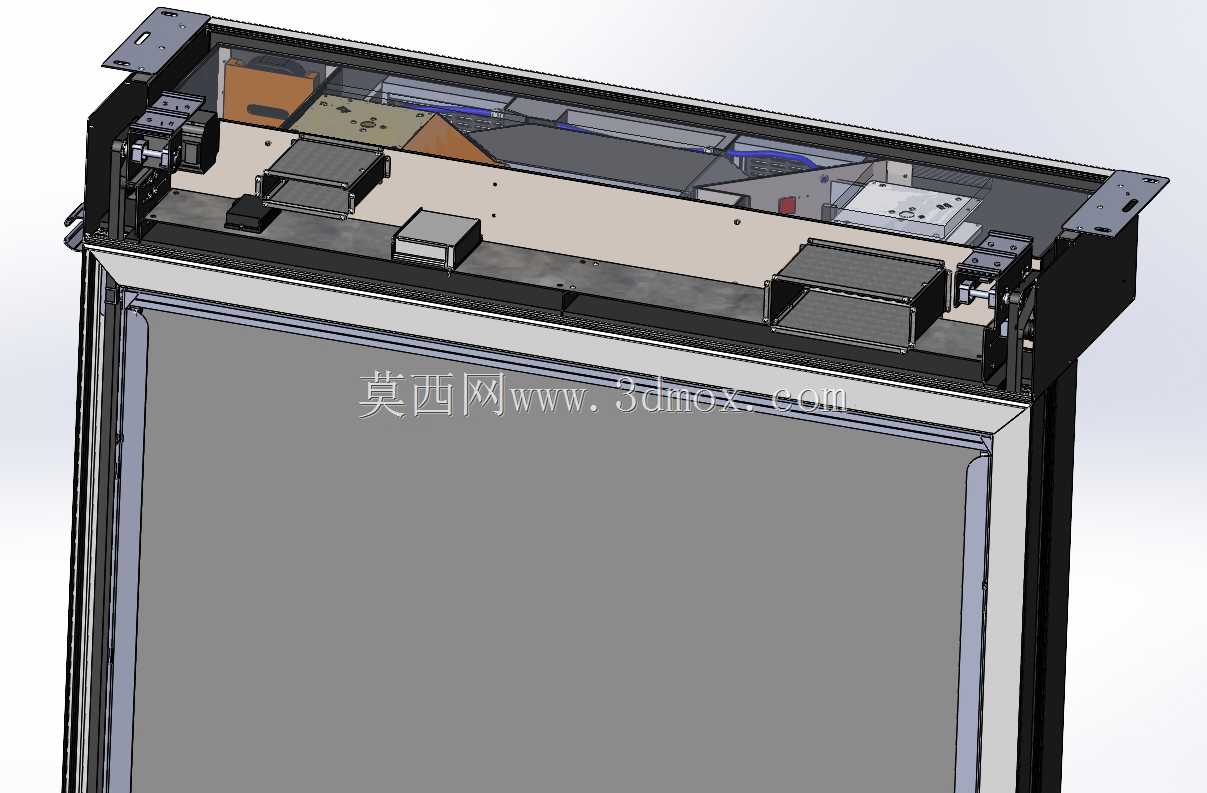

　　通过三元乙丙密封胶条实现双侧密封，配合中性硅酮耐候胶做缝隙填充，可满足高层外立面的抗风压、雨水渗漏性能要求，密封层级按照国标建筑外门窗气密性能最高等级设计，避免高楼层风压作用下出现啸叫、渗水问题。自动清洁机构集成在立面外侧的型材轨道内，采用微型履带式走行结构，搭载可伸缩的清洁刮条与雾化喷淋头，喷淋管路接入建筑中水系统，可按照预设周期自动完成玻璃外表面的喷淋、刮拭作业，走行机构的行程覆盖整块玻璃的有效幅面，清洁刮条采用耐磨橡胶材质，接触压力通过内置扭簧自适应调整，避免长期使用后刮条磨损导致清洁残留，轨道端部设置限位缓冲结构，防止机构走行超程出现卡滞或脱落。强制通风装置设置在立面的上下端型材腔体内，采用低噪音贯流风机作为风源，

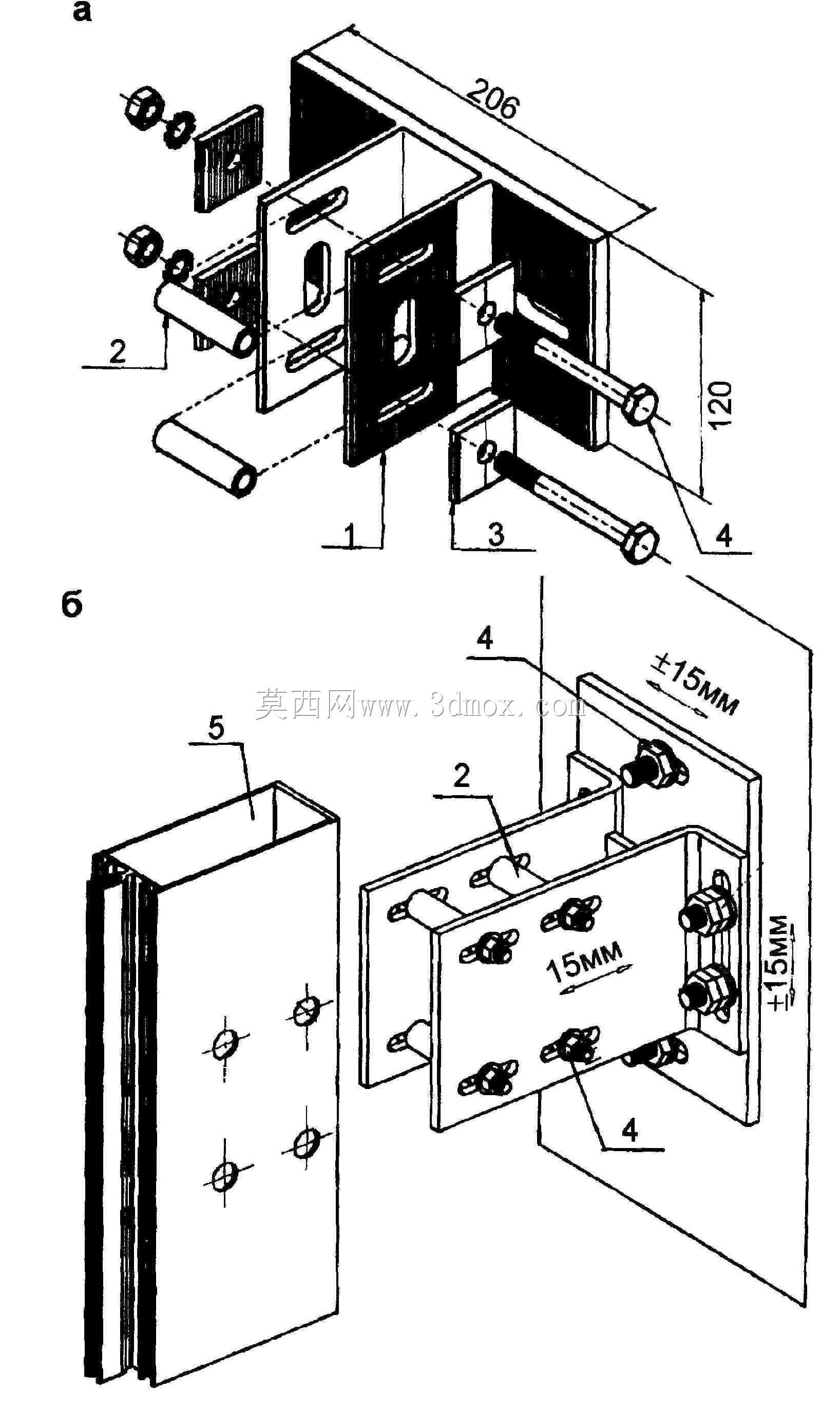

　　进风口设置在立面下部内侧，配置初效过滤网拦截室外灰尘与飞虫，出风口设置在立面上部内侧，气流通过型材内部的通风道形成下进上出的循环路径，无需在玻璃上额外开设开窗即可实现室内外空气交换，风机转速可根据室内二氧化碳浓度或手动控制调整档位，通风状态下配套的风阀自动开启，非通风时段风阀关闭配合密封结构保证立面的整体密闭保温性能。安装边界方面，单块立面单元的标准幅面可适配1200mm至2400mm的宽度区间，高度方向可根据建筑层高在2400mm至3600mm范围内定制，型材框架的安装边预留直径8mm的螺栓安装孔，孔位间距按照400mm均匀排布，可直接与建筑主体的钢结构或混凝土预埋件连接，相邻单元之间通过专用插接型材拼接，

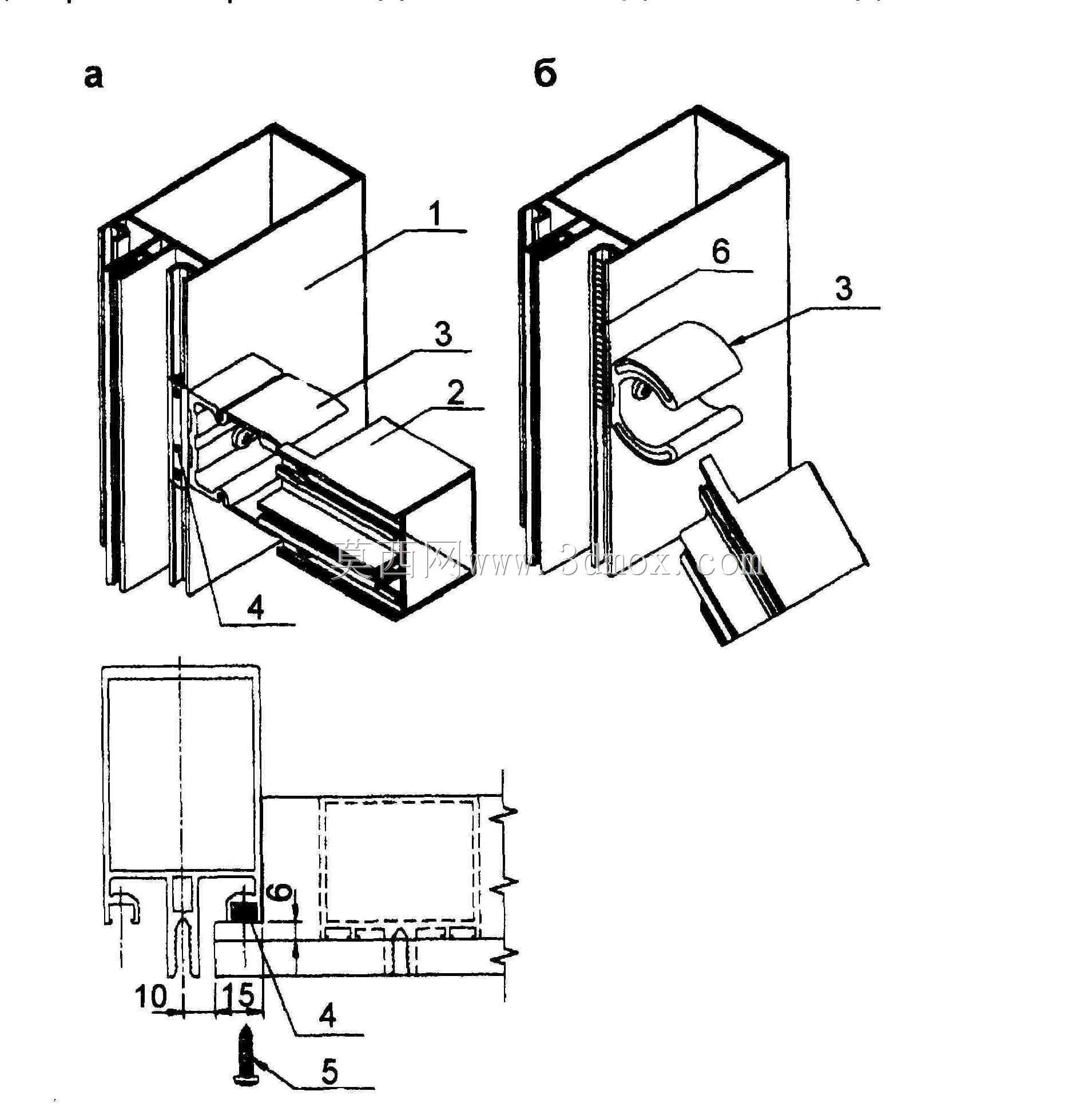

　　拼接缝填充密封胶保证整体外立面的连续性与防水性能，整套结构的安装公差可控制在±2mm范围内，适配装配式建筑的快速安装要求。设计过程中重点考虑了后期维护的便捷性，自动清洁机构与通风模块均采用模块化快装结构，无需拆卸整块玻璃即可从室内侧完成模块的检修与更换，玻璃面板的固定压条采用可拆卸设计，后期若出现玻璃破损可单独更换单块面板，无需破坏周边的密封结构与相邻单元。结构受力方面，通过有限元分析对铝型材框架做了抗风压校核，在1.5kPa的风压荷载下，型材最大挠度控制在跨度的1/300以内，满足高层民用建筑的结构安全要求，玻璃的厚度选择根据单块面板的幅面调整，幅面超过2㎡时采用8+8的夹胶玻璃配置，幅面小于2㎡时可采用6+6的夹胶玻璃配置，平衡结构安全与材料成本。通风模块的气流组织经过优化，避免通风时气流直吹室内人员，送风方向通过内侧的导流板调整为沿立面向上扩散，形成柔和的空气循环，风机运行噪音控制在35dB以内，不会对室内办公或公共活动造成噪音干扰。自动清洁系统的供水管路设置了电伴热装置，在低温环境下可自动启动加热，防止管路内残留水体结冰堵塞，喷淋头采用防堵塞设计，出水角度覆盖整块玻璃表面，刮拭后的污水通过型材下部的排水槽汇集后，接入建筑的外立面排水系统统一排放，不会出现污水沿立面流淌留下水渍的问题。
