立式带屏移动工业计算机柜结构设计

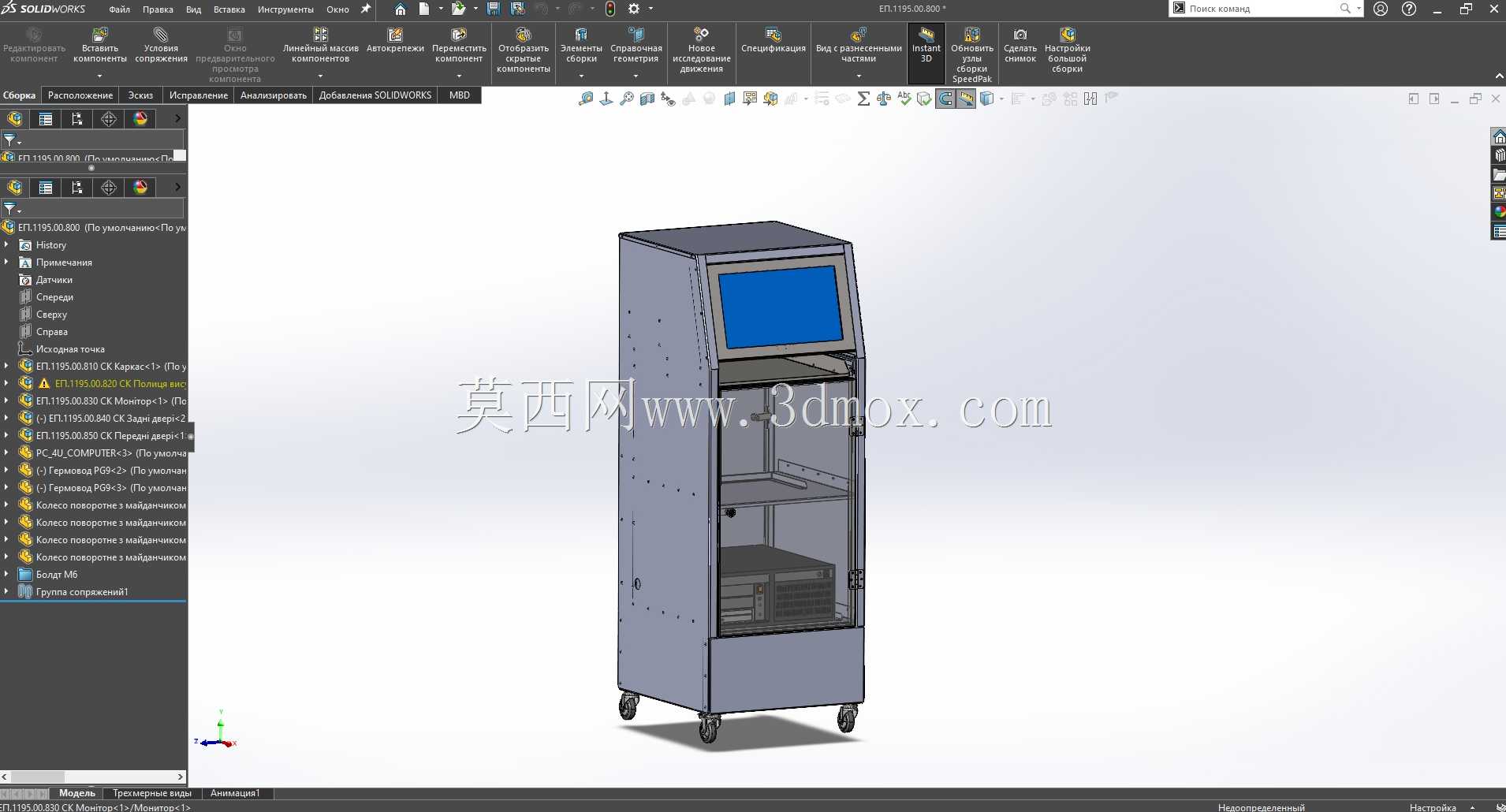

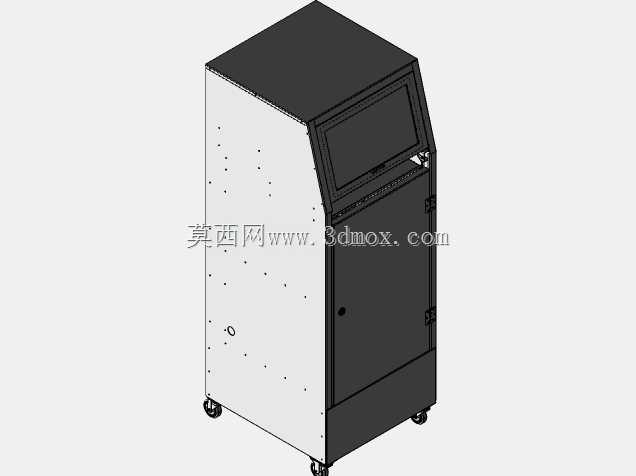

　　这款立式移动工业计算机柜，主要面向生产车间工位数据采集、产线设备管控、仓储物流点位信息录入这类需要人机交互的工业场景设计，区别于普通办公用电脑桌，它的整体结构完全围绕工业现场的复杂使用环境做适配。从结构设计逻辑来看，柜体采用整体折弯焊接的钢质框架，外部覆盖可拆卸的钣金护板，所有板件的拼接处都做了折边加强处理，避免薄板在车间转运、设备碰撞时出现变形，底部配置四个带刹车的万向脚轮，既可以满足不同工位间的灵活转场需求，踩下刹车后也能保证设备在固定点位使用时不会出现滑移。柜体上部预留了嵌入式工业显示屏的安装位，屏幕安装面做了内凹的翻边结构，既可以对屏幕边框形成防护，避免现场作业时工具磕碰损坏屏幕，也能让屏幕安装后与柜体正面保持齐平，

　　减少积灰死角，屏幕下方预留了键盘托的安装空间，不用时可以将键盘托推入柜体内部，避免现场落灰或者被杂物磕碰。柜体中下部做了分层的设备安装腔，每层都预留了标准的设备安装孔位，可以直接固定工控主机、交换机、电源模块这类标准尺寸的工业电子设备，腔体内侧预留了竖向的走线槽空间，所有设备的连接线都可以通过走线槽规整排布，避免线缆杂乱堆积影响设备散热，同时柜体侧板对应设备安装层的位置预留了通风散热孔，保证内部设备长时间运行时的热量可以及时散出，不会因为过热导致设备运行故障。从安装边界尺寸来看，柜体整体宽度控制在600毫米以内，深度控制在550毫米左右，这个尺寸既可以保证内部能够容纳标准尺寸的工控设备，也能满足车间狭窄通道内的通行需求，

　　不会因为柜体过宽影响现场物料转运；整体高度控制在1600毫米上下，屏幕安装位置的中心高度距离地面大概1400毫米，刚好适配成年作业人员站立操作的视线高度，不需要作业人员弯腰或者仰头操作，长时间使用也不容易产生疲劳。设计过程中还考虑了现场维护的便利性，柜体的后侧护板采用快拆螺丝固定，需要对内部设备进行检修或者更换时，不需要将整个柜体拆解，只需要拆下后侧护板就能接触到所有内部设备的接线与安装位，日常维护的效率可以提升不少；柜体底部还预留了接地螺栓的安装位，使用时可以直接将柜体接入车间的接地系统，避免工业现场的电磁干扰影响设备运行，也能防止设备漏电带来的安全隐患。不同于普通的开放式设备机架，这款柜体做了全封闭的护板设计，

　　可以有效阻挡车间内的粉尘、切削液飞溅进入设备内部，适配机加工车间、焊接车间这类环境相对恶劣的工业现场，同时柜体正面的门板做了带锁的结构，非授权人员不能随意打开柜体操作内部设备，避免无关人员误操作导致设备参数被改动，影响产线的正常运行。在结构强度校核阶段，框架部分的承重按照单腔层50公斤的负载做设计，即使每层都满装工控设备、电源模块这类较重的部件，整体框架也不会出现弯曲变形，脚轮的单轮承重按照80公斤选型，四个脚轮的总承重完全可以覆盖柜体本身加上内部所有设备的总重量，即使在车间地面有轻微坡度的位置，也能保证柜体移动时的稳定性，不会出现脚轮变形或者柜体倾覆的问题。
