带摇杆按键的Arduino集成防护外壳结构

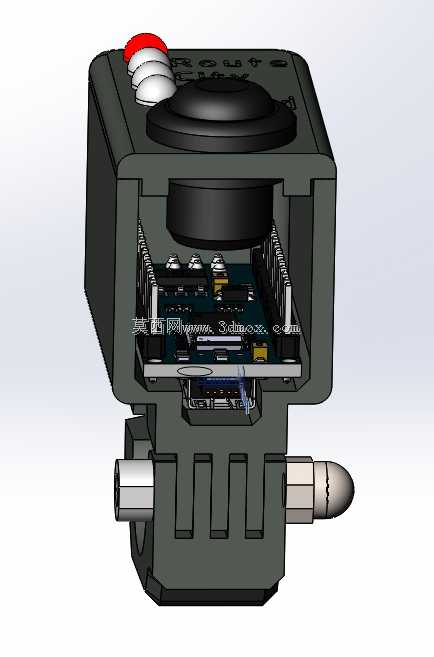

　　这款集成式控制外壳主要面向嵌入式开源硬件的小型控制终端场景，常见于桌面调试设备、小型移动机器人手持控制端、教学实验演示装置、简易工业工位操作终端这类需要将主控板与操作控件集成在同一密闭壳体内的应用场景，能够在非严苛工业环境下为内部主控电路板提供基础的物理防护，同时将人机交互控件直接集成在壳体顶面，省去额外外接操作盒的布线与安装步骤，缩小整套控制装置的整体占用空间。从结构设计来看，壳体采用上下分体式扣合结构，下半部分为容纳主控板的主腔体，腔体内部预留了对应Arduino标准板的安装柱位，柱位高度匹配常规UNO系列主控板的安装孔距，安装时不需要额外定制转接板，直接通过自攻螺丝就能将主控板固定在腔体内，

　　腔体侧壁预留了对应主控板外接端口的避让缺口，缺口位置与标准板的USB供电口、IO排针接口位置对齐，不需要拆卸壳体就能完成外接线路的插拔操作，日常调试维护时不需要拆分壳体就能完成大部分接线工作。顶面的操作区域做了下沉式设计，居中位置预留了摇杆安装位，安装位的内径匹配常用的PS2摇杆安装尺寸，摇杆的引脚位置对应腔体内主控板的模拟输入引脚排布，接线时可以直接通过杜邦线连接，不需要额外飞线弯折；摇杆旁侧的三个按键安装位做了阶梯式排布，按键帽高出壳体顶面的高度控制在3mm以内，既保证按压时的触感反馈，又能避免日常放置时误触按键，按键下方的腔体空间预留了轻触开关的安装高度，不会出现按键按压到底后顶住内部电路板的问题。

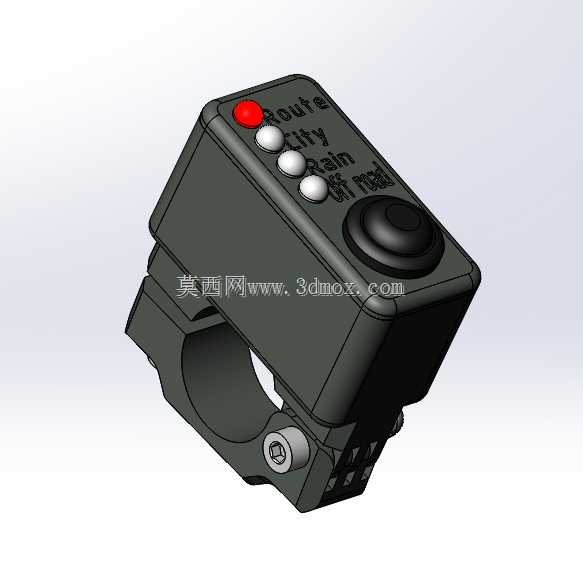

　　壳体侧方伸出的两个同轴安装接口，一侧为内螺纹锁紧结构，另一侧为快插式接头结构，主要用于穿入外接供电线与信号输出线，接头位置做了密封圈安装槽，能够在穿线后实现基础的防尘防泼溅效果，避免日常使用时液体泼溅或者粉尘从进线口进入腔体内部造成电路短路。从安装边界来看，壳体整体外轮廓控制在60mm见方的尺寸范围内，底部预留了两个标准M3螺丝的安装孔位，孔距为45mm，既可以通过螺丝直接固定在设备机架的平面上，也可以搭配配套的管夹结构固定在直径20mm的圆管支架上，适配桌面固定、手持操作、支架挂载等多种安装方式。壳体侧壁的厚度均匀控制在2.5mm，采用常规工程塑料注塑或者3D打印都能实现足够的结构强度，

　　日常手持握持时不会因为捏握力度过大造成腔体变形挤压内部电路板，腔体内部的主控板与壳体内壁之间预留了2mm的安全间隙，即使壳体出现轻微形变也不会直接接触电路板上的贴片元件，避免出现元件引脚短路或者元件被压损的问题。顶面的操作区域与下半部分腔体的扣合位置做了止口结构，扣合后上下壳体的配合间隙控制在0.2mm以内，既能够保证拼接后的外观平整度，也能阻挡大部分粉尘从拼接缝隙进入腔体内部，不需要额外粘贴密封泡棉就能满足日常室内使用的防护需求。在实际使用过程中，这款壳体能够将原本裸露的Arduino主控板完全包裹在内部，只露出操作控件与外接接口，既能够避免实验或者调试过程中金属物件触碰电路板引脚造成短路，也能让整套控制装置的外观更加规整，适合用于学生课程设计、小型创客项目的成品封装，不需要额外定制外壳就能快速完成整套装置的组装，缩短项目的开发周期。壳体的进线口位置还预留了线卡安装位，穿入外接线路后可以通过线卡将线缆固定在壳体上，避免拉扯线缆时将接线从主控板上扯落，提升整套装置的接线可靠性，适合需要经常移动或者手持操作的使用场景。
