带散热风扇的FDM挤出喷头结构设计

　　这套挤出喷头结构是FDM熔融沉积成型设备的核心执行部件，直接决定耗材熔融挤出的稳定性与成型件的表面质量，目前广泛应用于桌面级FDM3D打印机、小型工业级FDM成型设备以及DIY改装的3D打印设备中，承担耗材输送、熔融、精准挤出的核心功能。从实际使用场景来看，该结构适配1.75mm直径的PLA、ABS、PETG等主流热塑性打印耗材，可满足日常文创模型打印、功能件打样、小批量定制零件生产的使用需求，在创客工作室、职业院校3D打印实训基地、小型产品研发打样车间都能适配。

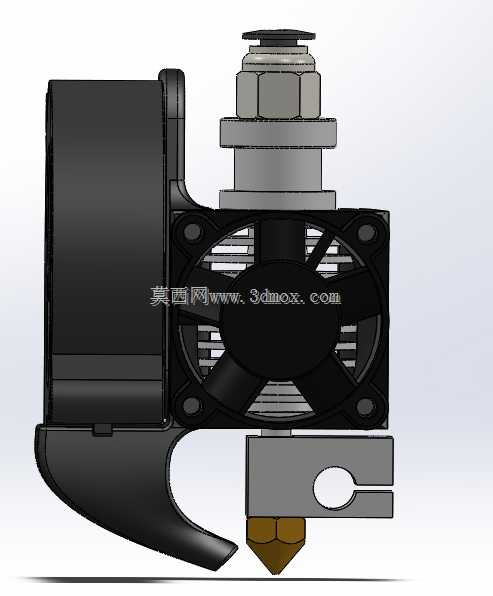

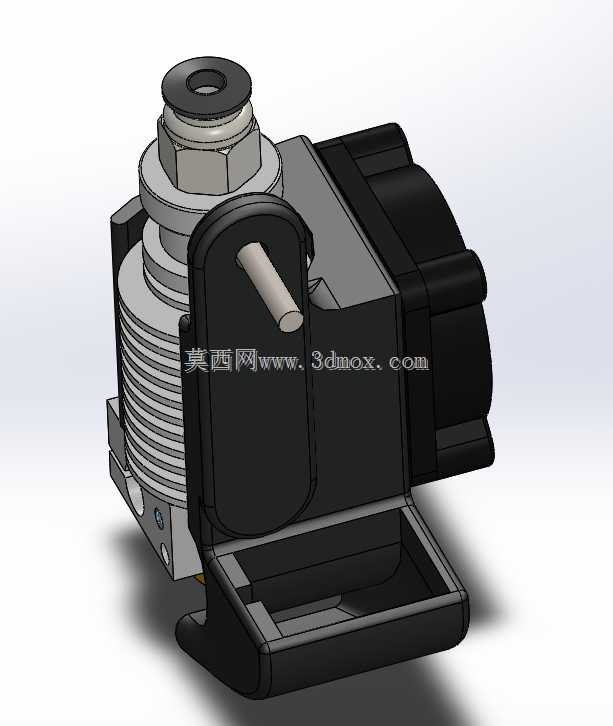

　　结构设计上，整套组件采用分体式模块化布局，最上方为标准气动快插接头，可直接对接4mm外径的PTFE送丝管，快插结构的密封卡簧能保证送丝过程中耗材无卡顿、送丝管不松脱，快插接头下方通过螺纹连接铝合金散热喉管，喉管外壁做了多道环形散热槽设计，增大与空气的接触面积，配合侧面安装的4010规格轴流散热风扇，能快速带走喉管上部传导的热量，避免耗材在喉管内提前软化膨胀造成堵头，这也是很多入门级挤出头容易忽略的设计点——如果喉管散热不足，耗材会在喉管内提前熔融，冷却后凝固在送丝通道内，直接导致送丝阻力骤增、断料、打印缺丝等故障。散热段下方通过螺纹连接铝合金加热块，加热块内部预留了标准6mm直径的加热棒安装孔与3mm直径的热敏电阻安装孔，可适配市面上绝大多数通用规格的加热棒与NTC温度传感器，加热块侧面做了紧固螺丝孔，可通过顶丝锁紧喉管与喷嘴，保证三者的同轴度，避免耗材挤出时出现偏斜。加热块最下方连接黄铜材质的挤出喷嘴，喷嘴采用标准M6螺纹接口，可根据打印需求更换0.2mm、0.3mm、0.4mm、0.6mm等不同内径的喷嘴，适配不同层厚、不同打印精度的需求，黄铜材质的导热系数高，能保证喷嘴内部温度均匀，耗材熔融更充分。

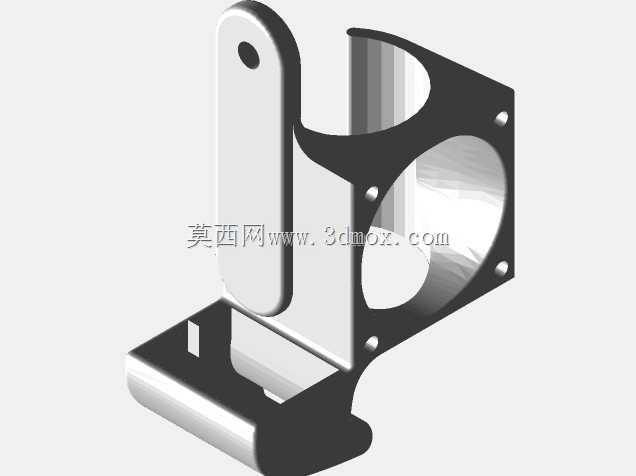

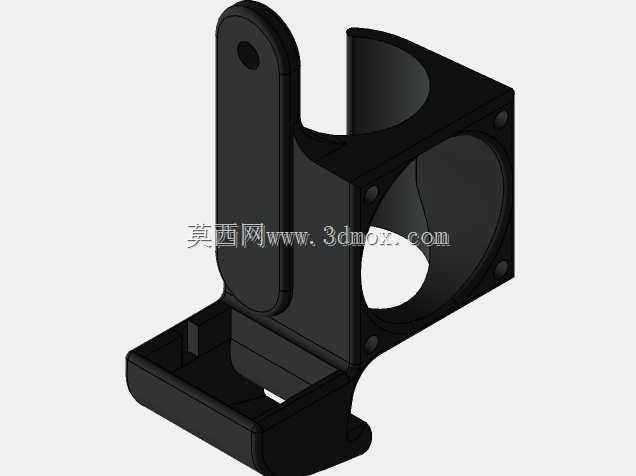

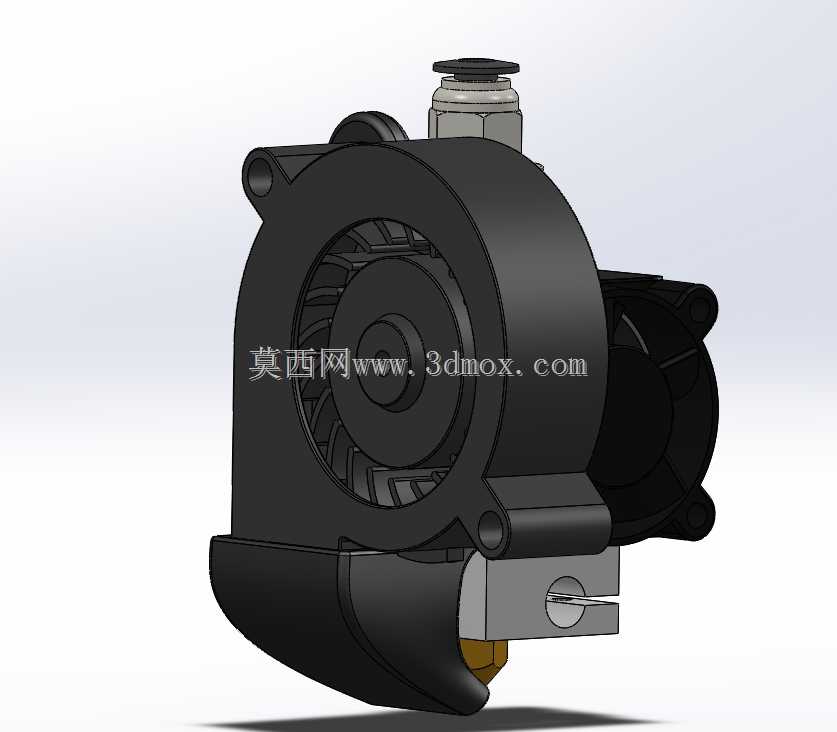

　　送丝驱动部分采用侧置近程送丝结构，黑色工程塑料材质的送丝壳体集成了挤出齿轮安装位、惰轮压合结构与手柄扳动结构，扳动侧面的弧形手柄即可抬起压合惰轮，方便穿丝与退丝操作，相比远程送丝结构，近程送丝的送丝阻力更小，回抽响应速度更快，在打印TPU、TPE等柔性耗材时优势明显，不会出现柔性耗材在送丝管内弯折堵料的问题。散热风扇通过四颗自攻螺丝直接固定在送丝壳体与散热段的连接支架上，风扇出风方向正对喉管的散热鳍片，风道经过专门设计，气流不会直吹下方的加热块与喷嘴，避免加热块温度波动过大，保证喷嘴处温度控制精度在±1℃以内，减少因温度波动造成的拉丝、层间结合力不足等打印缺陷。

　　安装边界方面，整套组件的整体安装接口位于组件上部，采用标准M10螺纹与限位台阶设计，可直接固定在打印机的X轴滑台安装板上，安装板厚度适配3-5mm的铝板或亚克力板，安装时只需将组件从安装板下方穿入，上方用螺母锁紧即可，安装孔位的同轴度公差控制在0.1mm以内，保证喷嘴与打印平台的垂直度。组件整体横向最大尺寸为62mm，纵向最大尺寸为48mm，从顶部快插接头到喷嘴尖端的总高度为85mm，安装时需要预留至少10mm的上部空间用于走送丝管与接线，侧面预留5mm的空间用于风扇接线与加热线、热敏线的走线，避免运动过程中与打印机框架、同步带等部件发生干涉。

　　从实际工程应用的角度看，这套结构的所有易损件都采用通用标准规格，喷嘴、加热棒、热敏电阻、散热风扇都可以直接采购市售标准配件替换，后期维护成本极低，结构上没有复杂的异形加工件，除了送丝壳体采用注塑工艺生产外，其余金属部件都可以通过普通车削、铣削工艺加工，适合批量生产。在实际装配过程中需要注意，喉管与加热块、喷嘴的连接端面要保证平整，装配时要拧紧避免漏料，加热棒与热敏电阻要在安装孔内涂抹导热硅脂，保证温度检测与加热的效率，散热风扇的供电要接在设备的常转散热供电接口，保证设备开机后风扇持续运转，避免喉管过热堵料。
