3D打印机挤出端40mm规格风管散热鼓风组件

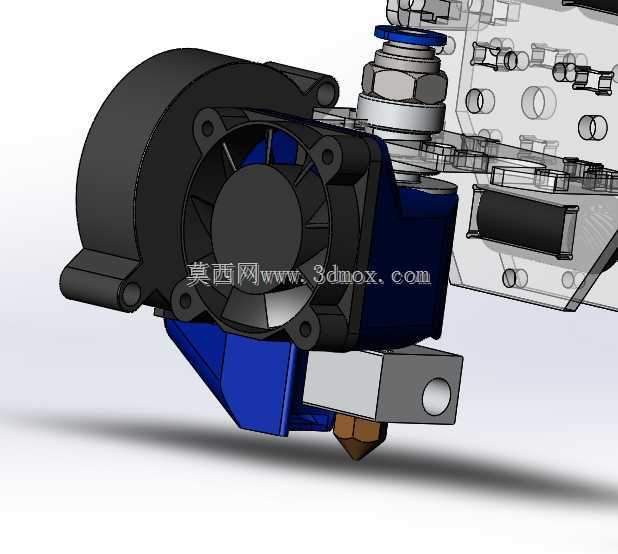

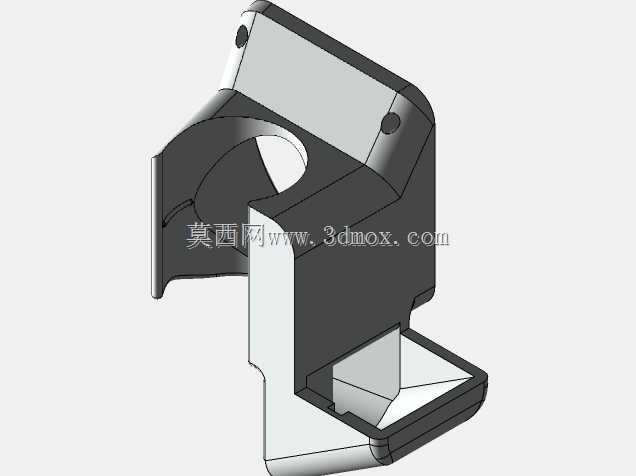

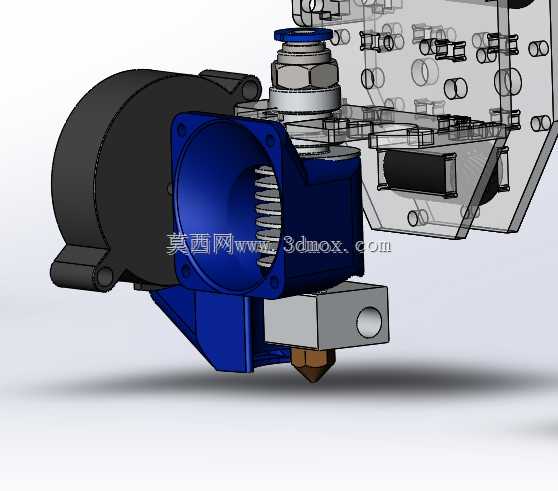

　　在FDM熔融沉积成型3D打印设备的热端工作单元中，挤出部位的冷却效率直接决定了耗材熔融段的长度控制精度，以及成型过程中堵头、拉丝、层间粘接不良等常见问题的发生概率，这套适配40x40mm安装规格的鼓风冷却组件，正是针对桌面级及小型工业级3D打印机挤出端的定向散热需求完成的结构设计。从实际应用场景来看，这类鼓风组件主要服务于近程挤出结构的打印设备，安装位置紧邻挤出头加热块上方的喉管散热段，同时可兼顾打印件刚挤出层的侧吹冷却，避免耗材在喉管内提前熔融导致的送料阻力增大，也能减少高温耗材挤出后因冷却不及时出现的塌边、垂丝问题。整套组件的结构设计围绕紧凑安装、定向导风的核心需求展开，蓝色的蜗壳式风腔采用渐开线流道设计，

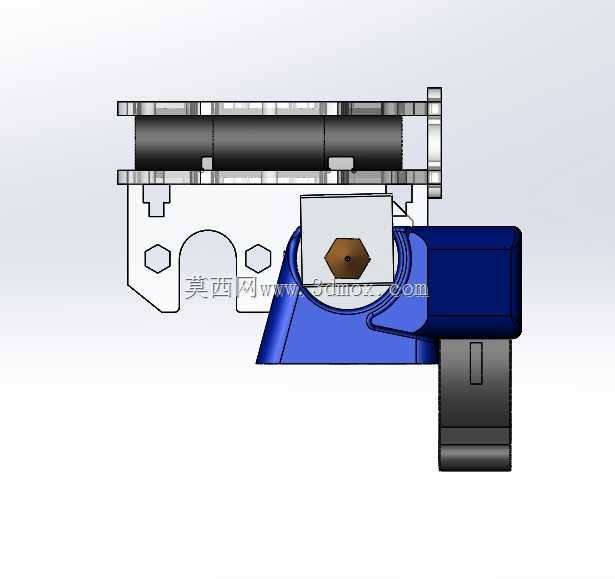

　　能够将离心风扇产生的气流集中导向指定区域，相比普通开放式轴流风扇的直吹结构，风损更低、气流指向性更强，可将冷却风精准输送到喉管散热鳍片位置以及打印件的成型区域，不会出现气流四散导致的加热块温度波动问题。从安装边界来看，组件整体适配40x40mm的标准风扇安装孔位，可直接替换同规格的常规散热风扇，不需要对原有挤出机支架做大规模改动，蜗壳出风口的角度经过反复调整，既能够覆盖喉管的整个散热段，保证喉管上部温度始终保持在耗材玻璃化转变温度以下，避免耗材提前软化堵料，又不会直吹加热块与喷嘴，减少加热块的温度波动，保证熔融挤出的稳定性。组件的连接结构采用一体化的安装耳设计，安装孔位与挤出机的现有安装位完全匹配，

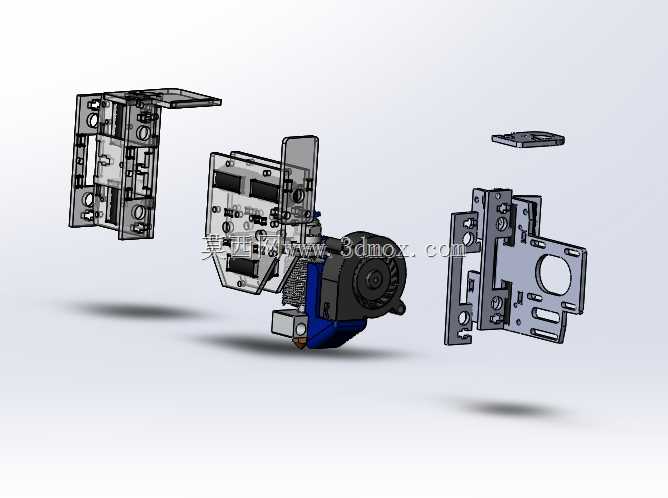

　　固定后不会出现运行过程中的振动偏移，蜗壳与风扇的配合面做了贴合止口设计，能够减少气流从配合缝隙泄漏，提升鼓风效率。在功能特性上，这套鼓风组件将风扇的转动动能通过蜗壳流道转化为定向高速气流，相比同功率的普通轴流风扇，在目标冷却区域的风速可提升40%左右，能够在高速打印场景下提供足够的冷却风量，满足PLA、PETG等常见打印耗材的冷却需求，即使在150mm/s以上的高速打印工况下，也能保证刚挤出的耗材快速定型，减少层纹和形变问题。设计过程中充分考虑了3D打印设备的紧凑安装空间，整个组件的外轮廓做了避位处理，不会和打印平台、X轴运动导轨、自动调平传感器等周边部件产生运动干涉，在打印大尺寸模型时，组件最低点与喷嘴的高度差经过精确计算，

　　不会刮蹭到已打印的模型表面。风腔内部的流道做了顺滑过渡处理，没有直角突变结构，能够减少气流在风腔内部的紊流和噪音，相比开放式风扇结构，运行噪音可降低3-5分贝，提升桌面级设备的使用体验。出风口的宽度和高度经过多轮迭代验证，既保证了气流的覆盖范围，能够同时冷却喉管和打印件表层，又避免了气流过散导致的冷却效率下降，在实际打印测试中，安装该组件后，喉管散热段的温度可稳定保持在50摄氏度以下，连续长时间打印也不会出现喉管过热导致的送料不畅问题，同时打印件的悬垂面打印质量有明显提升，不需要额外添加支撑即可完成大角度悬垂结构的打印。组件的材质适配常规的工程塑料注塑加工，也可直接通过FDM3D打印制作小批量原型，壁厚设计均匀，避免了注塑过程中的缩痕问题，安装时只需要将风扇固定在蜗壳的进风侧，再将整个组件通过安装耳固定到挤出机支架上即可，不需要复杂的装配工序，后期维护时也可快速拆卸清理风扇进风口的耗材碎屑和灰尘，保证长期运行的风量稳定性。
