内螺旋槽式滑动轴承结构设计

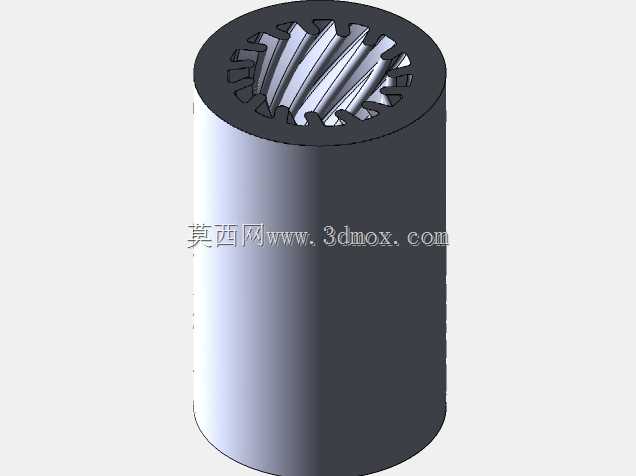

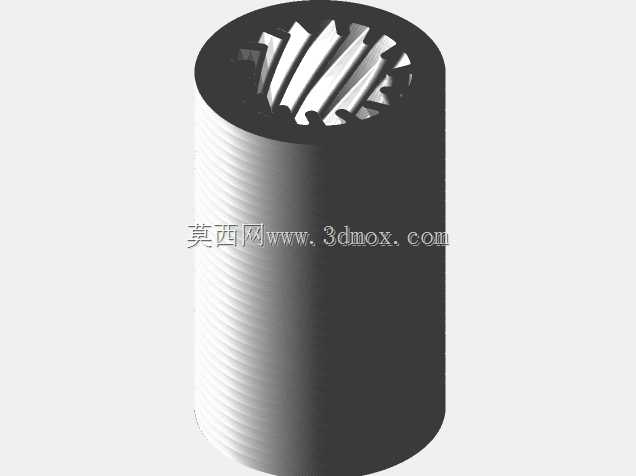

　　做传动结构设计的同行大多清楚，滑动轴承在中低速、重载工况下的适配性，很多时候比滚动轴承更贴合现场需求，尤其是在安装空间受限、需要承受径向冲击载荷的设备工位，这类一体式轴套结构的优势会被放大。这次拆解的内螺旋槽滑动轴承，核心是把润滑介质的导流结构直接集成在轴承内孔壁上，不用额外加工油槽或者加装导油构件，就能在轴颈回转过程中自动把润滑脂或者润滑油带到整个配合接触面，避免局部干磨的问题。

　　从实际应用场景来看，这类结构常出现在小型减速机输出端支撑、纺织机械导辊轴座、小型输送线辊筒支撑位，还有部分通讯设备内部的回转传动工位——这些场景的共性是轴颈转速不高，径向载荷存在小幅波动，日常维护补脂的间隔周期长，要是用普通光孔滑动轴套，很容易在启停阶段因为润滑膜未形成出现轴颈拉伤，时间长了间隙变大就会出现传动抖动。设计这个内螺旋槽结构的时候，首先要卡的是安装边界：轴套的外圆是标准圆柱面，和安装座孔采用H7/p6的过盈配合，压装的时候不需要额外定位销，靠过盈量就能防止轴套在座孔内跟转；内孔和轴颈的配合选H8/f7的间隙配合，预留出热胀冷缩的空间，同时保证润滑膜能稳定存在。

　　内螺旋槽的参数设计是整个结构的核心，槽的螺旋角不能太大也不能太小：角度太小的话，轴回转时带油的效率太低，润滑介质很难输送到轴承的轴向两端；角度太大的话，会过多削减内孔的有效承载面积，单位面积的接触应力上升，反而会加快磨损。槽的深度控制在0.3-0.8mm区间，根据轴套的实际壁厚调整，保证槽底到外圆的壁厚满足强度要求，不会在重载下出现压溃变形。槽的截面选圆弧过渡，不要做直角槽，直角边缘在轴颈回转时会刮掉轴表面的润滑膜，还容易产生应力集中，长期受交变载荷的话可能从槽角位置出现裂纹。

　　很多新手设计滑动轴承的时候容易忽略端面的倒角处理，这个结构的两端内孔都做了15度的导入倒角，外圆两端也做了压装导向倒角，一方面是压装入座孔的时候能顺利导入，不会刮伤座孔内壁，另一方面轴件穿装的时候不会磕碰内孔的螺旋槽边缘，能保证装配后配合面的完整度。材质选择上，这类带螺旋槽的滑动轴承常采用铜基合金或者含油粉末冶金，铜基合金的嵌藏性好，就算润滑介质里混入少量细小杂质，也能嵌到铜质基体里不会刮伤轴颈；含油粉末冶金的孔隙里能储存一定量的润滑油，长期运行时能自动渗出补充润滑膜，适合免维护的工位。

　　从安装维护的角度说，这类一体式轴套不需要拆分零件，压装到位后只要在初次装配时在螺旋槽内填满润滑脂，后续运行过程中轴颈转动会带着润滑脂沿螺旋槽循环，在整个配合面形成均匀的油膜，比普通直油槽的轴套润滑覆盖范围大30%左右，能有效降低运行时的摩擦温升。要注意的是，螺旋槽的旋向要和轴的回转方向匹配，保证轴转动时能把润滑介质从注油端带到非注油端，如果旋向做反了，反而会把槽内的润滑脂推到轴承外，起不到均匀润滑的作用。另外轴套的长度和内径的比值控制在1-1.5之间，长径比太大会增加加工难度，还容易因为轴的挠曲变形出现边缘接触，加剧局部磨损；长径比太小的话支撑刚度不足，轴回转时容易出现晃动，影响传动精度。

　　在做三维建模的时候，螺旋槽的绘制要注意槽和内孔面的相切过渡，不要出现建模的棱角，不然导出工程图加工的时候，铣刀走刀会在过渡位置留凸台，实际装配后会和轴颈发生硬摩擦。外圆面要保证圆柱度公差，压装后不会因为外圆圆度超差导致内孔变形，出现卡轴的问题。这类结构的通用性很强，只要调整内径、外径和长度尺寸，就能适配不同直径的轴颈支撑需求，不需要重新做整体结构的改动，能大幅缩短非标传动工位的设计周期。
