长条形集成式进气通风空气处理机组结构

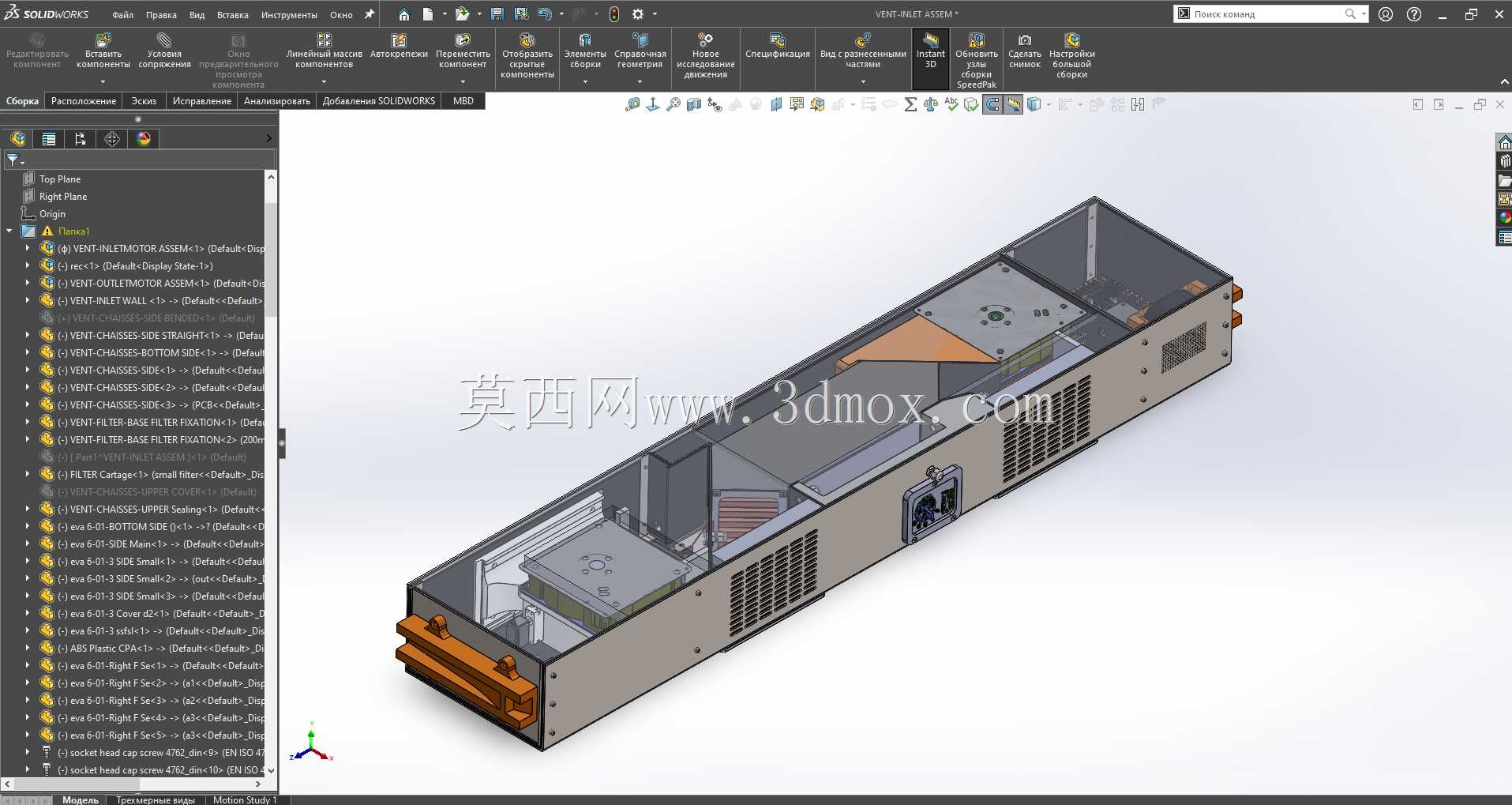

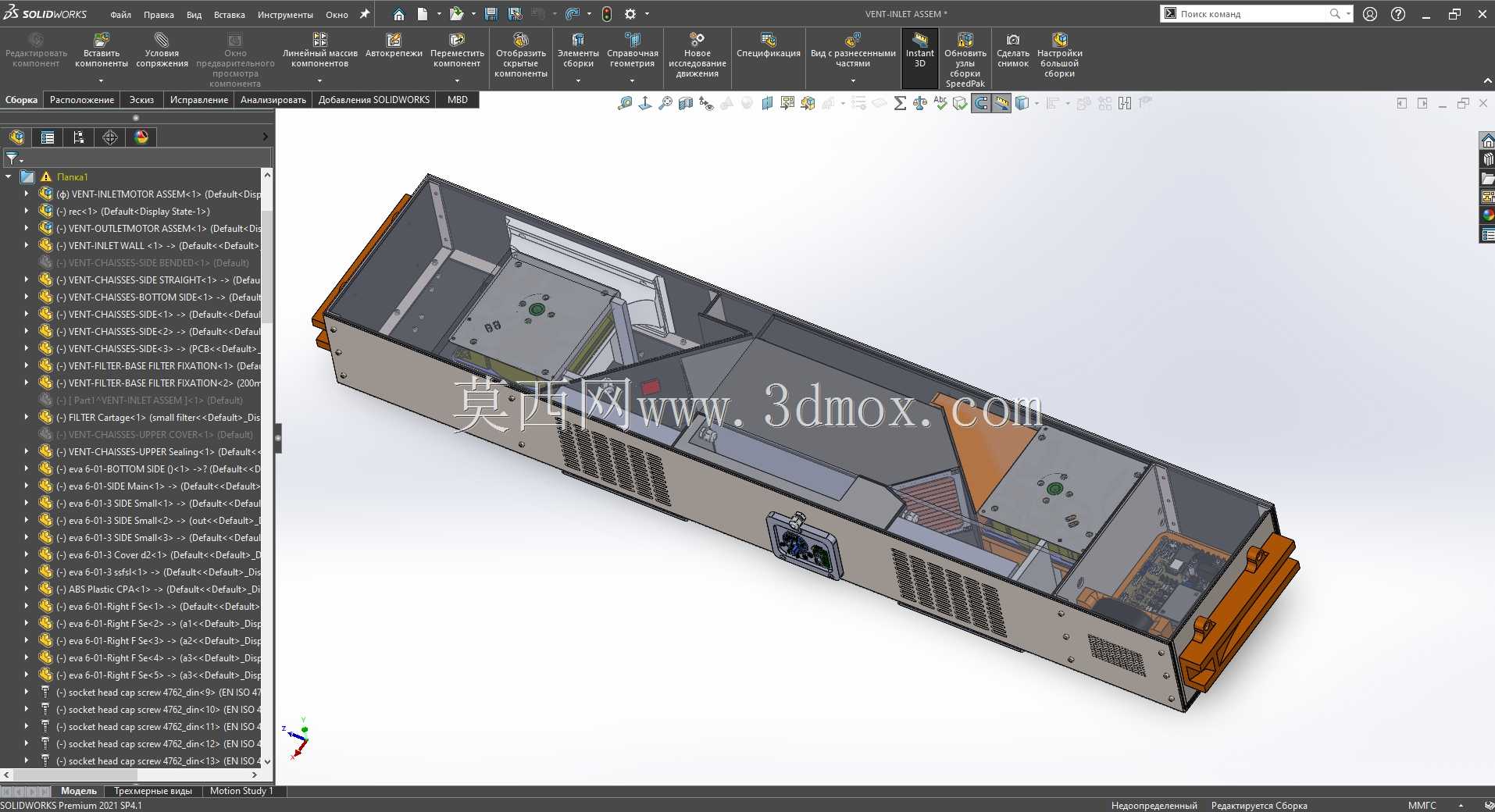

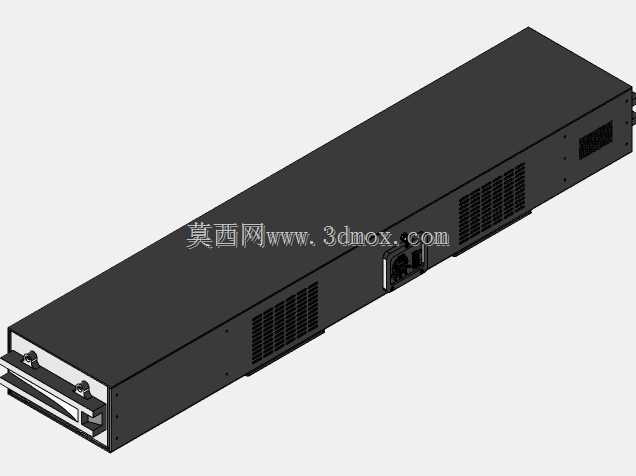

　　这款长条形卧式空气处理结构，主要适配狭长安装空间下的室内新风补给、空气温湿度调节与颗粒物过滤场景，常见于轨道交通车载通风段、数据中心列间空调配套、狭长型工业车间侧装送风以及模块化方舱的环控系统中，区别于传统立式大风量空气处理机组，其扁平化的长壳体设计能够直接嵌入设备夹层、吊顶上方或者侧墙预留的狭长安装槽内，不需要额外占用独立的设备机房空间，对于空间利用率要求较高的安装场景适配性极强。从结构设计逻辑来看，整个机组采用分段式模块化装配思路，沿长度方向依次划分进风过滤段、换热功能段、风机增压段以及出风均流段，各段之间通过法兰折边配合密封胶条完成拼接，既可以根据实际工况需求增减功能段长度，也能在后期维护时单独拆卸对应段体更换内部耗材，

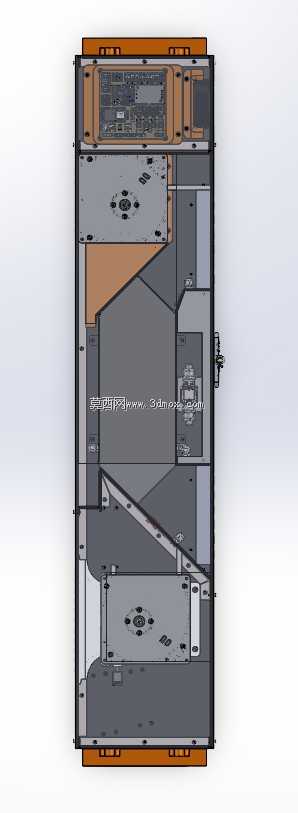

　　不需要整体拆解机组外壳。壳体主体采用1.5mm厚镀锌钢板折弯成型，外侧预留有规则排列的通风栅格，栅格的开孔率经过流体仿真校核，既能够保证进风侧的有效通流面积，也能阻挡大体积杂物进入机组内部，同时栅格的冲压方向做了外翻边处理，避免安装维护时割伤操作人员。机组两端设置有橙色的端板连接结构，端板上预留有标准螺栓安装孔位，能够直接对接现场的送风风道或者回风管道，端板与壳体之间采用可拆卸式螺栓连接，现场吊装时可以先拆除端板调整内部组件位置，降低狭窄空间内的安装对位难度。内部结构布局上，过滤段采用抽屉式安装槽设计，初效过滤棉可以直接从机组侧面的维护口抽出更换，不需要拆开整个壳体顶板；换热段预留了表冷器或者加热模块的安装位，

　　内部设置有倾斜的冷凝水导流槽，能够将制冷工况下产生的冷凝水统一汇集到端部的排水口排出，避免积水在壳体内滋生细菌或者腐蚀金属构件；风机段采用内置式减震安装座，风机与壳体之间垫有橡胶减震垫，降低运行过程中的振动传递，避免机组与安装基体产生共振噪音。从安装边界尺寸来看，整个机组的截面高度控制在较低范围，宽度与长度比例约为1:4，安装时仅需要在基体上预留对应长度的水平支撑面，支撑面的平面度误差控制在2mm以内即可，不需要额外做复杂的混凝土基础，机组底部预留有通用安装脚位，可以配合膨胀螺栓或者抱箍完成固定，适配不同的安装基体材质。在气流组织设计上，内部的导流板采用圆弧过渡结构，避免气流在段体衔接位置产生直角涡流，

　　降低风阻的同时也减少了气流啸叫的产生，出风段设置有均流孔板，能够让送出的气流沿截面均匀分布，避免出现局部风速过高或者送风死角的问题。整个结构的装配逻辑完全按照现场快速拆装的需求设计，所有外露的紧固件都采用统一规格的标准件，维护时不需要准备多种规格的工具，内部的走线槽沿壳体内壁一体化布置，强弱电线路分开走线，避免信号干扰，同时线槽盖板采用卡扣式安装，后期排查线路时可以快速拆卸。对于结构设计从业者来说，这款模型的分段式壳体设计、狭长空间内的组件布局思路、维护便利性的细节处理，都可以作为同类狭长型通风设备设计的参考，尤其是在空间受限场景下的功能段排布、安装接口预留、维护操作空间预留等细节，都贴合实际工程应用的需求，没有多余的装饰性结构，所有外部特征都服务于功能实现与安装维护需求。
