铜钢复合结构水热交换器结构设计

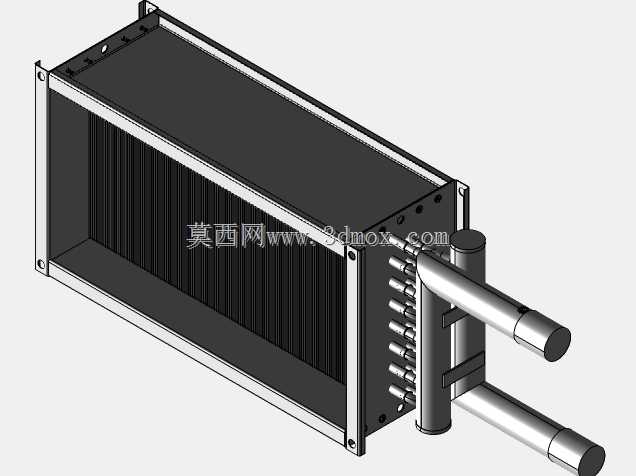

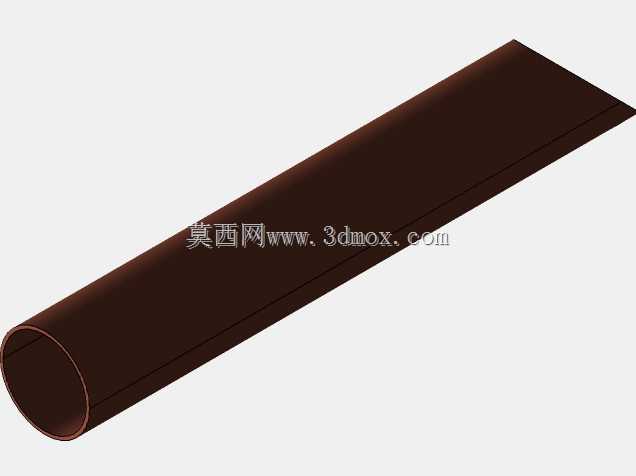

　　这款水热交换器采用铜质换热芯体搭配钢制连接集管的复合结构，核心换热区域采用密集排布的铜质换热通道，利用铜材高导热系数的特性，最大化两种流体之间的换热效率，钢制集管则承担流体接口连接、结构承重的作用，平衡换热性能与结构强度、材料成本之间的关系。从实际应用场景来看，这类结构的水热交换器常配套在小型暖通供水系统、工业设备冷却回路、小型温控单元中，负责实现两种不同温度水体之间的热量传递，既可以作为供暖系统中的水-水换热组件，将高温热源侧的热量传递到采暖循环水路中，也可以作为工业设备的冷却单元，把设备循环冷却水中携带的热量传递到外排冷却水回路，完成设备的温度控制。

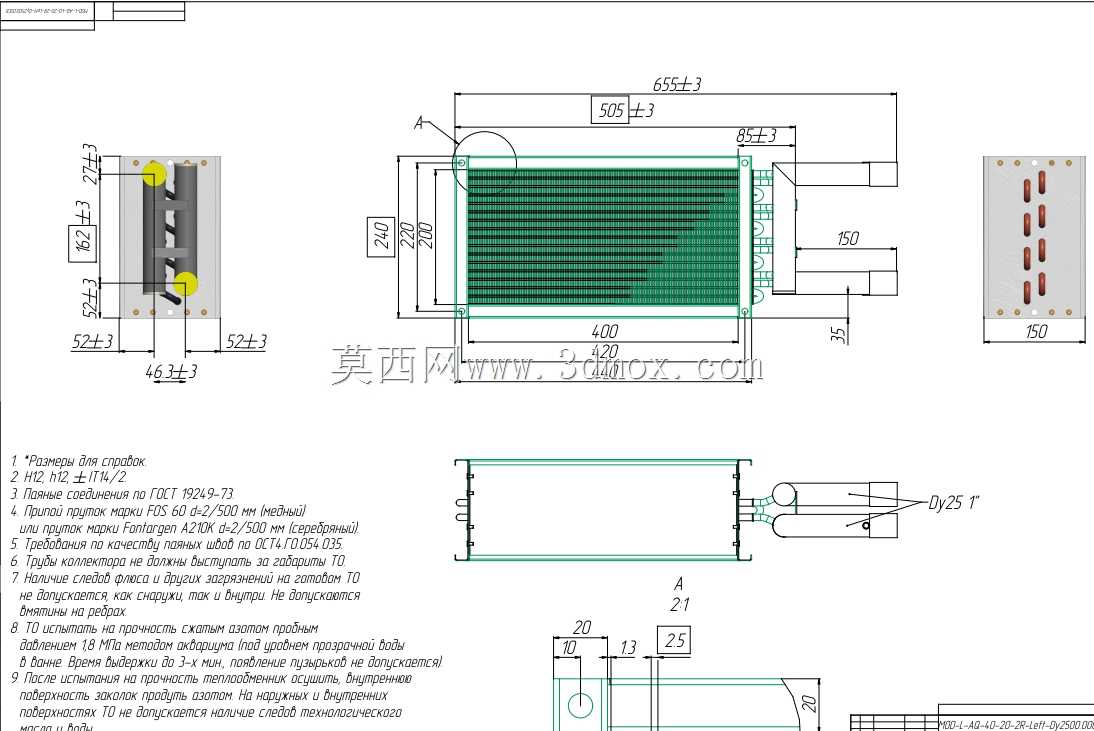

　　从设计思路上看，这款产品优先保障换热效率的同时，充分考虑了现场安装的适配性。核心换热芯体采用矩形规整结构，整体芯体的有效换热区域尺寸为400mm×200mm，芯体外部的壳体总长度控制在655mm±3mm，总宽度为240mm，厚度方向尺寸为82mm，所有外形尺寸均标注了明确的公差范围，其中安装配合相关的尺寸公差控制在±3mm以内，接口定位尺寸公差控制在±2mm，能够直接适配常规同规格换热设备的安装位，不需要额外对安装支架做定制化修改。设备一侧预留的流体接口采用标准外螺纹连接结构，接口通径为DN25，接口中心距离设备安装底面的高度为150mm，和市面常规管路的安装高度匹配，现场布管时不需要额外做变径或者高度调整。

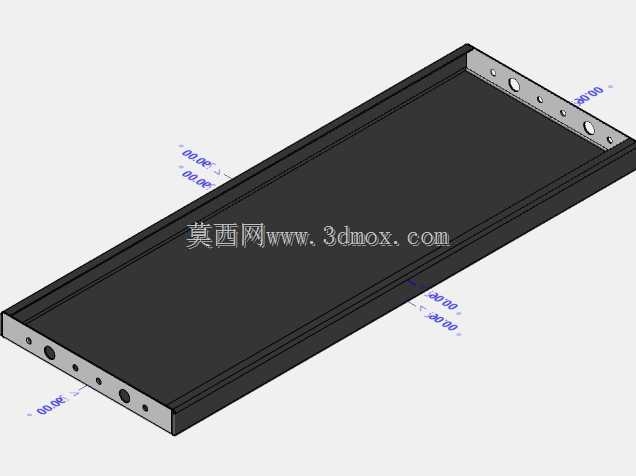

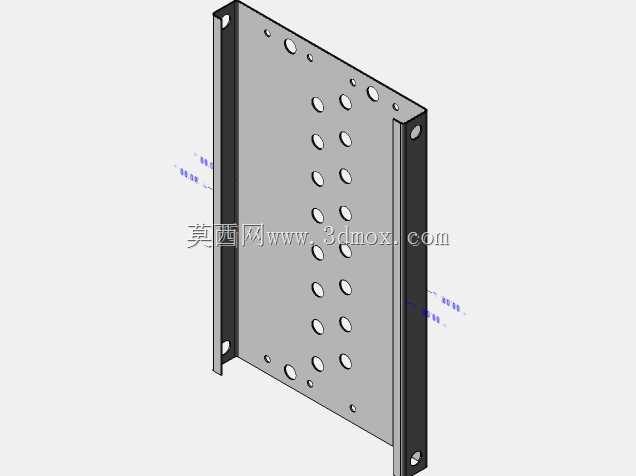

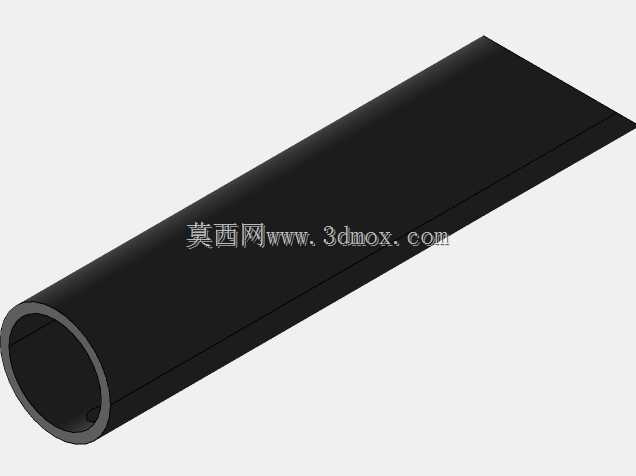

　　结构细节上，换热芯体的两端采用密封端板结构，端板上预留了定位凸台，和钢制集管的连接位采用嵌套式配合，配合面预留密封件安装槽，能够避免不同回路的流体出现串流问题。集管上的连接接口做了加厚处理，能够承受管路连接时的拧紧力矩，避免长期使用后接口处出现变形泄漏。设备的安装固定位设置在芯体两侧的端板上，每个端板预留两个固定安装孔，安装孔的中心距为52mm±3mm，孔位距离侧边的定位尺寸为46mm±3mm，安装时可以直接采用螺栓穿过安装孔固定在预设支架上，固定位的受力点直接落在钢制端板上，不会对内部的铜质换热芯体造成挤压，避免长期受力后芯体变形影响换热通道的流通性。

　　在流体流道设计上，这款交换器采用逆流式换热布局，两种流体的流动方向相反，能够最大化整个换热面的平均温差，相比顺流结构在相同换热面积下能够提升15%左右的换热效率。芯体内部的换热通道采用等间距排布，通道间距经过计算匹配常规水系统的流量范围，在额定流量下通道内的流体流速控制在1m/s以内，既能够避免流速过低导致流道内杂质沉积堵塞，也不会因为流速过高造成过大的沿程阻力损失，减少配套循环泵的扬程损耗。集管内部做了导流结构设计，流体进入集管后能够均匀分配到每一条换热通道中，不会出现局部流量过大或者过小的偏流问题，保障整个换热芯体的换热面积都能得到充分利用，避免局部区域因为流量不足出现换热效率下降，或者冬季工况下局部水温过低导致冻裂芯体的问题。

　　从安装边界来看，设备安装时需要在接口一侧预留至少150mm的管路操作空间，方便进行管路连接和后期的密封维护，设备的上下方需要预留至少20mm的通风间隙，避免设备外壳和周边结构直接贴合导致局部散热不畅。设备的整体重量集中在中部的换热芯体区域，安装支架的承重只需要匹配设备满水运行状态下的总重量即可，不需要额外做加强结构。日常维护时只需要定期拆开集管端盖清理流道内的沉积杂质，不需要拆解整个换热芯体，维护操作的复杂度较低，适合民用暖通、小型工业配套这类没有专职运维人员的使用场景。
