连体双格热成型饼干包装托盘结构

　　这款连体双格托盘主要面向烘焙食品的内包装环节，适配自动化包装线的上料、装填、封合工序，可直接匹配现有吸塑热成型产线的模具工位，无需额外调整设备的送料步距与成型行程。从实际产线适配角度看，整体轮廓采用长圆形过渡设计，两端的圆弧半径与常规饼干托盒的封合边尺寸匹配，安装到热成型机的模具工位时，侧边的定位凸缘可直接卡入模具的定位槽，无需额外制作定制治具，成型后的脱模斜度控制在1.2度，既保证成型后侧壁的挺度，又能避免脱模时出现粘模、拉扯变形的问题。

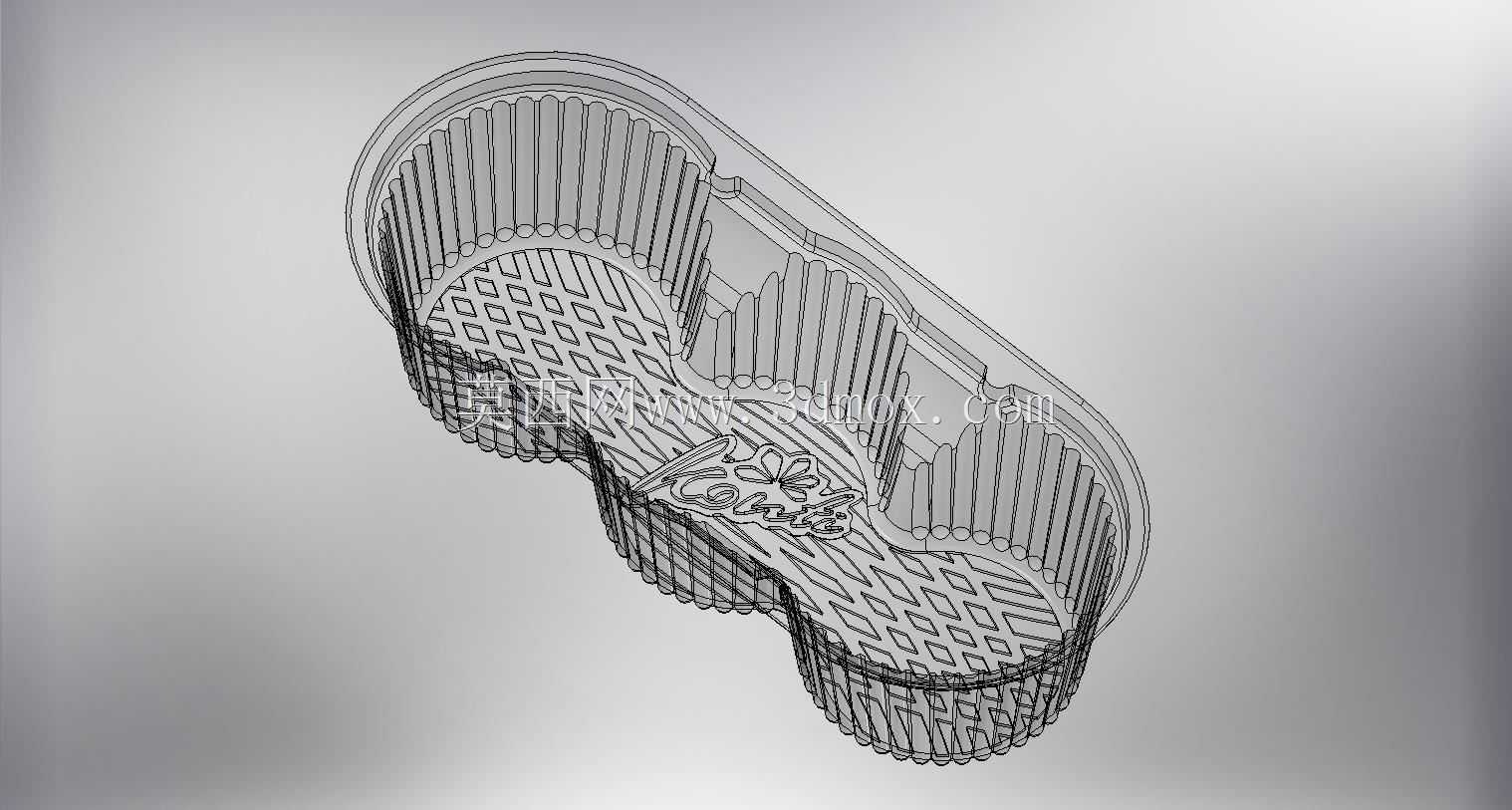

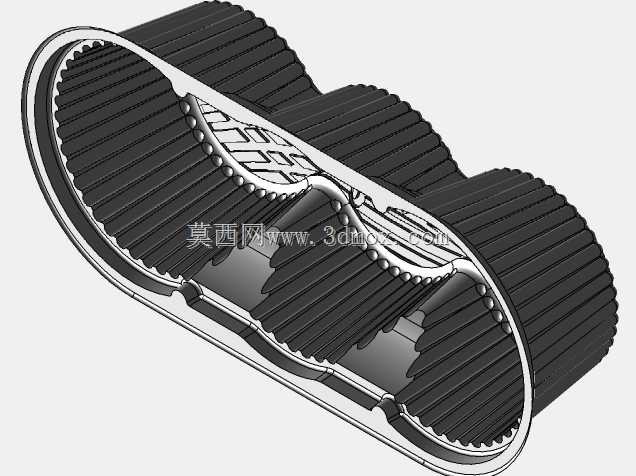

　　结构设计上，两个独立容腔通过中间的连接筋位实现连体，连接筋的厚度比侧壁薄0.15mm，既保证整排托盘在输送过程中的连接强度，又能在后续分切工序中轻松实现单组分离，不会出现毛边、连料的情况。每个容腔内部的侧壁设置了竖向的加强筋，筋条高度占容腔深度的三分之二，在不增加片材厚度的前提下，将侧壁的抗挤压强度提升40%以上，避免堆叠运输过程中出现侧壁塌陷、挤压内部饼干的问题。容腔底部设置了菱形网格的防滑凸纹，凸纹高度0.2mm，既可以减少饼干与托盘底部的接触面积，避免饼干表面的糖霜、涂层粘连在托盘上，又能提升底部的结构强度，承受堆叠时的上方压力不会出现底鼓变形。

　　中间连接区域设置了品牌标识的成型凹槽，凹槽深度0.3mm，热成型时可直接在片材上压出标识，无需后续额外印刷或贴标，减少包装工序的环节。容腔的上口边缘设置了一圈外翻的封合边，封合边宽度4mm，平面度公差控制在0.1mm以内，可直接与覆盖膜进行热压封合，封合后的密封强度可满足运输过程中的颠簸、跌落要求，不会出现漏封、开边的问题。

　　从实际使用场景看，这款托盘可适配两块独立包装的饼干或点心，两个容腔的尺寸分别对应常规圆形、方形饼干的外形尺寸，容腔与饼干的间隙控制在1mm，既方便自动化装填时的物料顺利落入，又能避免运输过程中饼干在容腔内晃动、出现碎渣的情况。片材选型上可适配食品级PET、PP材质，成型温度区间覆盖常规热成型设备的参数范围，成型周期可控制在3秒以内，匹配高速包装线的生产节拍。

　　细节处理上，所有转角位置都做了R0.5mm的圆角过渡，避免热成型时出现片材拉伸变薄、转角处破洞的问题，同时也避免使用过程中锐边划伤操作人员或划破外包装袋。托盘的堆叠导向设计在容腔的外侧壁，堆叠时上层托盘的外侧筋位可卡入下层托盘的对应间隙，堆叠高度可根据产线料斗的尺寸调整，不会出现堆叠歪斜、卡料的问题，单次上料可满足包装线15分钟以上的生产用量，减少操作人员的补料频率。

　　在结构验证阶段，通过有限元分析模拟了1米高度跌落、5层堆叠受压的工况，托盘的变形量均控制在允许范围内，不会出现容腔变形导致饼干破损的情况。针对热成型过程中的片材拉伸，对不同位置的片材拉伸比做了优化，转角位置的拉伸比控制在3:1以内，避免出现片材过薄导致的强度不足问题，平面区域的拉伸比控制在1.5:1，保证整体厚度均匀，封合边的厚度偏差不超过0.05mm，确保热封时的压力均匀，密封效果一致。
