热成型长方形薄壁收纳托盘结构设计

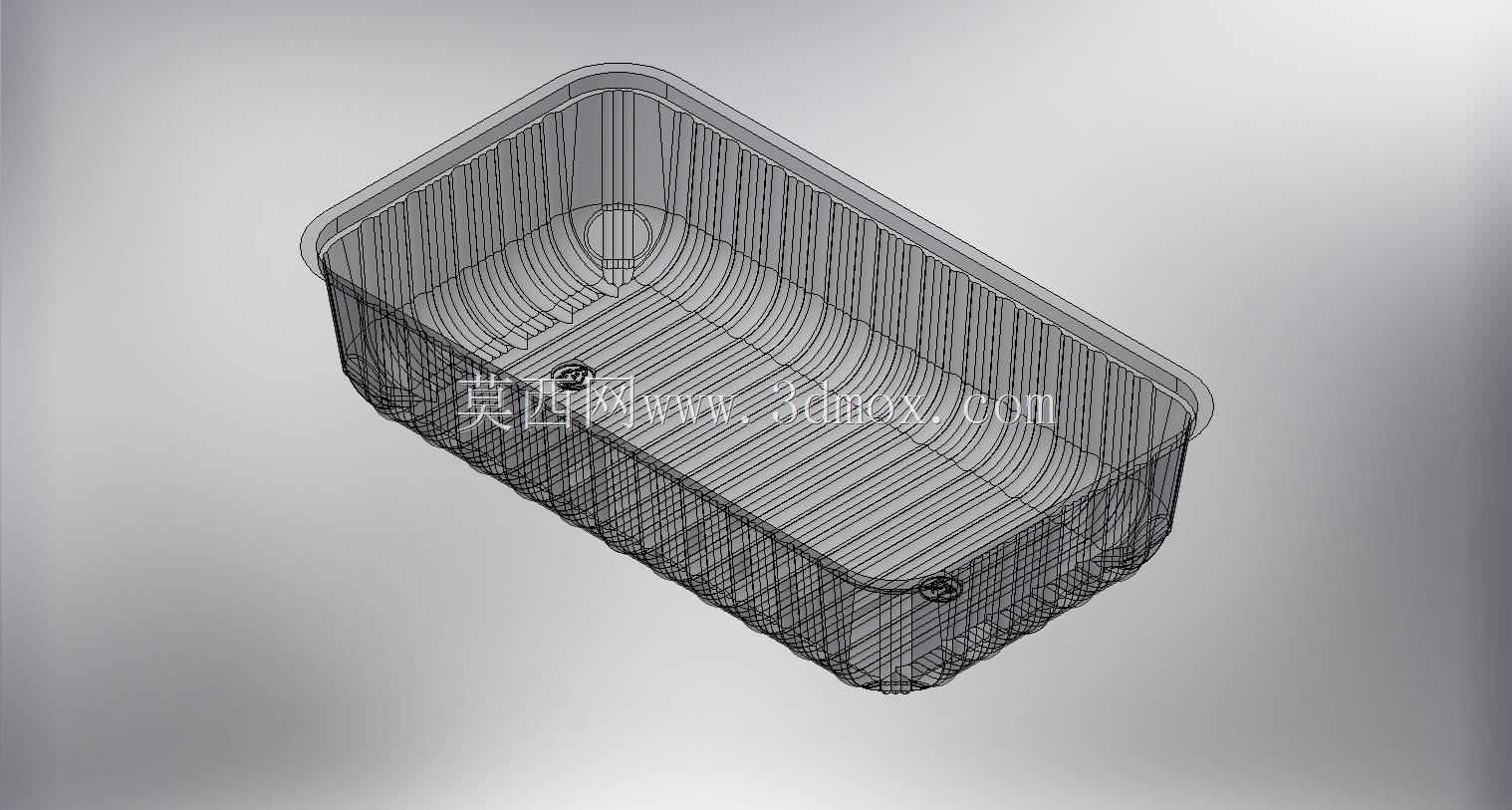

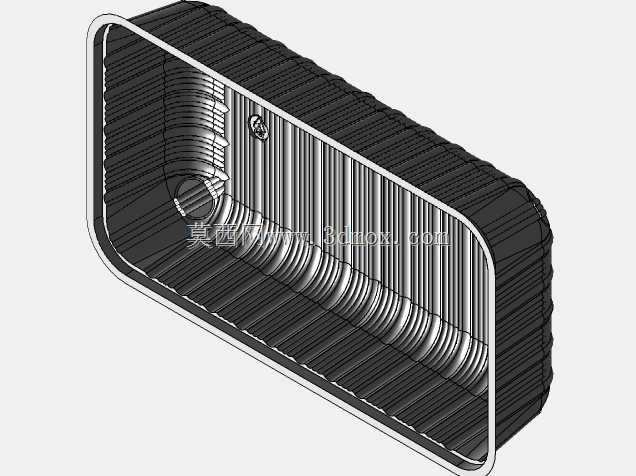

　　这类热成型托盘在轻工包装、零部件中转、生鲜食品分装场景中应用极广，日常接触的生鲜锁鲜装、电子小零件周转、一次性餐盒承托结构都采用同类设计逻辑。从结构上看，整体采用带圆角的长方形敞口构型，侧壁做连续的竖向加强筋排布，这是热成型工艺下提升薄壁结构刚性的核心设计——毕竟片材热成型后的壁厚通常在0.2-0.8mm区间，纯平面侧壁在堆叠、受侧向挤压时极易出现屈曲变形，连续的竖向棱筋一方面可以在不增加片材厚度的前提下把侧壁的抗弯折刚度提升40%以上，另一方面也能在多个托盘嵌套堆叠时形成均匀的导向间隙，避免嵌套过紧导致分离困难，适配自动化生产线的分盒上料工序。

　　底部的两个定位凹点是针对自动化产线设计的核心结构，在热成型脱模环节，这两个凹位可以和模具上的顶出凸台精准配合，保证成型后托盘顶出时受力均匀，不会因为局部顶出力过大导致薄壁部位被顶穿；在后续的物料装填、封膜工序中，这两个凹位也能和输送线的定位销配合，让托盘在高速输送过程中不会出现位置偏移，保证封膜、喷码、装填工位的对位精度，适配每分钟30-60模的高速生产节拍。顶部的外翻卷边结构同样兼顾多重功能，卷边形成的圆弧结构可以避免薄壁边缘的锐边划伤操作人员，同时卷边形成的环形加强筋能大幅提升敞口部位的抗变形能力，在堆叠承重时，上层托盘的载荷可以通过卷边均匀传递到下层托盘的侧壁，不会出现敞口受压塌陷的问题；另外在封膜工序中，平整的卷边端面可以和热封膜充分贴合，保证封合后的密封性能，避免内容物出现漏液、受潮的问题。

　　设计这类托盘时，首先要匹配热成型工艺的成型极限，所有转角位置都采用大圆角过渡，避免片材在拉伸成型过程中因为局部拉伸比过大出现壁厚过薄、甚至被拉破的问题，侧壁的拔模斜度控制在3-5度区间，既保证脱模顺畅，也不会因为斜度过大导致托盘内部有效容积被过多占用。尺寸边界上，这类常规托盘的长度通常在180-260mm区间，宽度在120-180mm区间，整体高度在30-60mm区间，具体尺寸会根据所承托的物料规格调整，内部的竖向筋条深度控制在2-3mm，既保证加强效果，也不会在筋条位置出现过度拉伸导致的壁厚不均。

　　从实际使用场景看，这类托盘如果用于食品分装，会采用食品级的PP或者PET片材生产，耐温范围可以覆盖-20℃冷冻到120℃微波加热的需求，侧壁的筋条结构也能在冷冻环境下避免因为内容物膨胀导致托盘开裂；如果用于工业零部件中转，会采用抗静电的PS或者PVC片材，避免静电对精密电子元件造成损伤，托盘的堆叠设计可以让空托盘的堆叠占用空间降低70%以上，大幅降低仓储和运输成本。在结构验证阶段，需要重点测试托盘的堆叠承重性能、侧壁抗挤压性能、低温跌落性能，通常要求单托盘承载5kg载荷时静置24小时变形量不超过2mm，1米高度自由跌落至水泥地面时不出现开裂，嵌套堆叠100个时的分离力控制在5-15N区间，保证人工或者自动化设备可以轻松分离单个托盘。另外，底部的微凸结构设计可以让托盘放置在光滑台面时不会出现真空吸附，方便操作人员拿取，同时也能在清洗后快速沥干水分，适配可重复使用场景下的清洗消毒工序。
