多工位热成型泡罩包装内衬结构设计

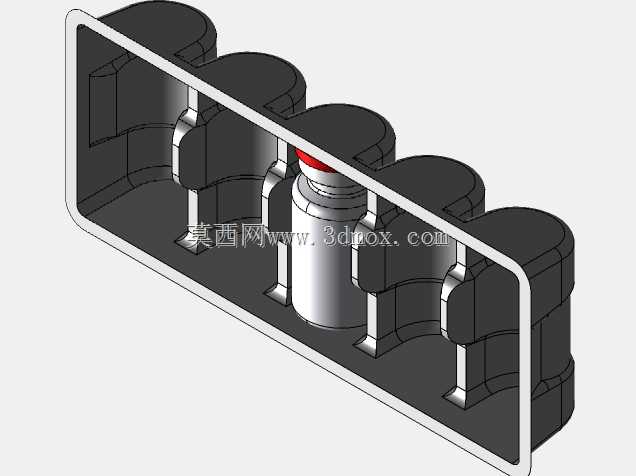

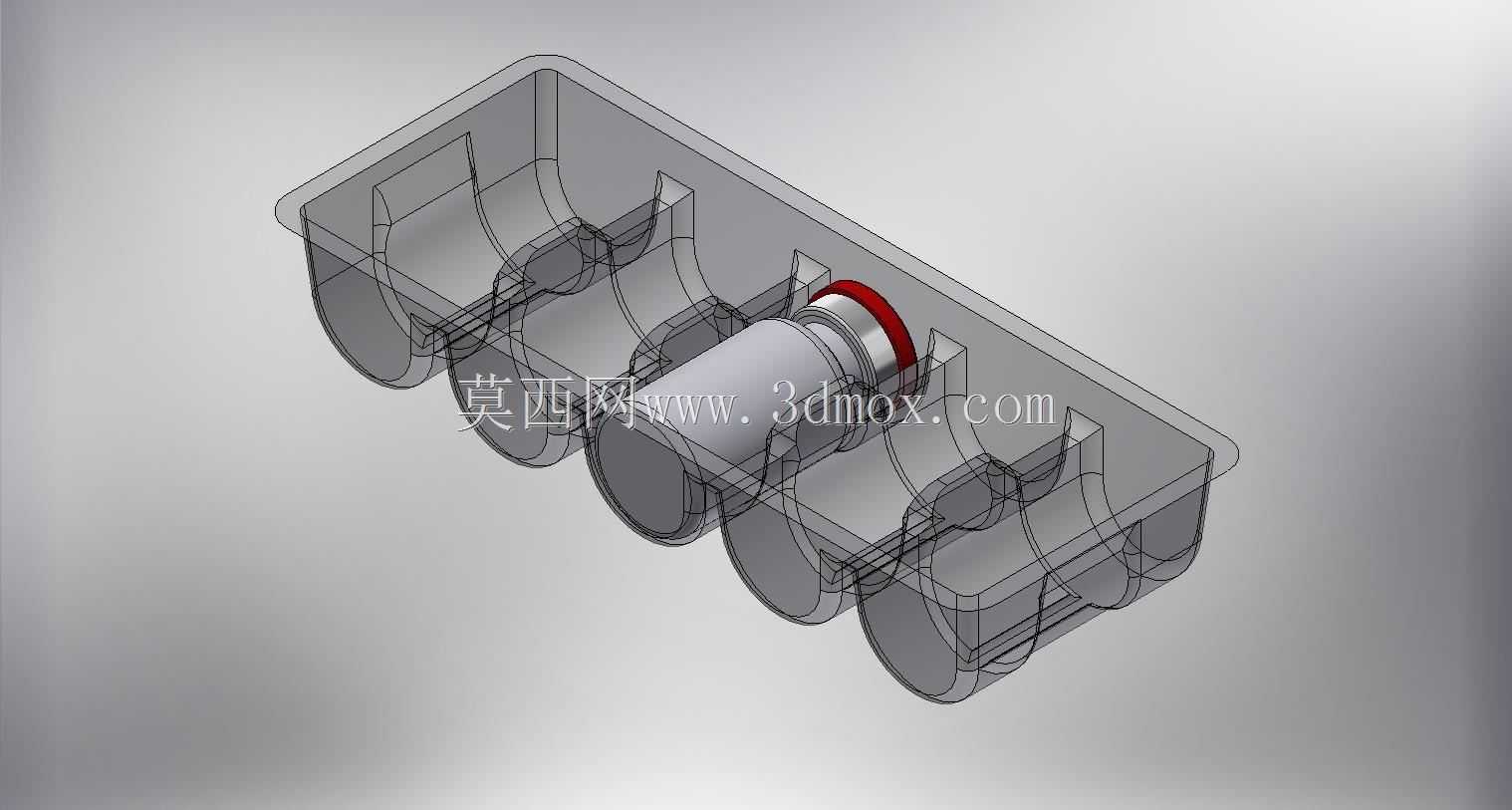

　　这款泡罩结构主要面向通讯类小型零部件的中转包装与工序周转场景，在电子元器件组装、成品出货、跨车间转运环节中，承担工件定位、缓冲防护、规整排布的核心作用，替代传统纸质内衬与通用塑料托盘，适配自动化产线的上料抓取需求。从结构设计逻辑来看，整体采用一体化热成型工艺制作，基材选用常规吸塑级硬质塑料片材，成型后通过裁切得到单片成品，无需额外拼接组装工序，适合大批量量产场景。型腔排布采用等距阵列布局，单排设置五个独立容纳腔，每个型腔的轮廓完全匹配对应通讯类圆柱型工件的外轮廓，侧壁预留0.15-0.2mm的装配间隙，既保证工件放入后不会出现横向窜动，又不会因为间隙过小导致取放卡滞，适配人工取件与机械手吸盘抓取两种操作模式。在每个独立型腔的端部，

　　设计有环形限位凸台，对应工件端部的台阶结构，工件放入后凸台与工件台阶面完全贴合，限制工件的轴向窜动，避免转运过程中工件在型腔内滑动磕碰，针对工件端部带有突出密封环的结构，对应位置的型腔做了局部避空设计，防止密封环被挤压变形，影响后续装配的密封性能。泡罩的整体外缘做了翻边加强结构，翻边宽度控制在8mm，翻边处的圆角半径为R2，既提升了整片泡罩的结构刚性，避免堆叠时出现边缘塌陷变形，又能在多片泡罩堆叠时起到定位导向作用，相邻泡罩的翻边可以互相贴合支撑，堆叠高度可控，不会出现嵌套过深难以分离的问题。型腔之间的连接筋位厚度与片材基础厚度保持一致，筋位走向顺着型腔轮廓做圆弧过渡，没有尖锐直角，

　　一方面减少热成型过程中材料拉伸不均导致的局部壁厚过薄问题，另一方面避免应力集中导致的筋位开裂，提升周转过程中的结构耐用度。从安装与适配边界来看，这款泡罩的整体外廓尺寸匹配标准通讯零部件周转箱的内部尺寸，放入周转箱后四周与箱壁的间隙控制在2mm以内，不会在箱内出现整体滑动，泡罩底部设计有密集的微凸支撑点，支撑点高度0.5mm，让泡罩底部与周转箱底面之间留出微小间隙，避免真空吸附导致的取放困难，同时如果工件表面带有少量工序残留的清洁液，间隙可以容纳液体残留，不会积在型腔内浸泡工件。针对自动化产线的使用需求，泡罩的其中一个角部设计有定向切角，作为视觉识别与防呆定位特征，产线上的视觉相机可以通过识别切角位置判断泡罩的摆放方向，

　　避免放反导致的上料错误，切角尺寸为10mm×45°，识别特征明显，不会因为轻微磨损导致识别失效。在防护性能设计上，型腔的深度比工件的整体高度高出1mm，当多片泡罩堆叠时，上层泡罩的底面不会直接压在下层泡罩内的工件上，堆叠层数达到20层时，最下层泡罩承受的压力通过外缘翻边和型腔间的筋位传递，不会直接作用在工件上，避免工件被压伤。泡罩的侧壁做了1°的脱模斜度，适配热成型模具的脱模需求，同时也方便工件的快速取放，斜度不会过大导致工件在型腔内倾斜歪斜，保证工件摆放姿态一致，适配自动化设备的抓取定位精度要求。材料厚度选择0.3mm的硬质PVC片材，平衡了结构刚性与材料成本，常规周转场景下可以重复使用10次以上，一次性出货场景下也能满足单次运输的防护需求，材料本身具备一定的抗静电性能，避免摩擦产生静电击穿通讯类电子元器件，满足电子车间的静电防护要求。
