长条形芯片收纳热成型托盘结构

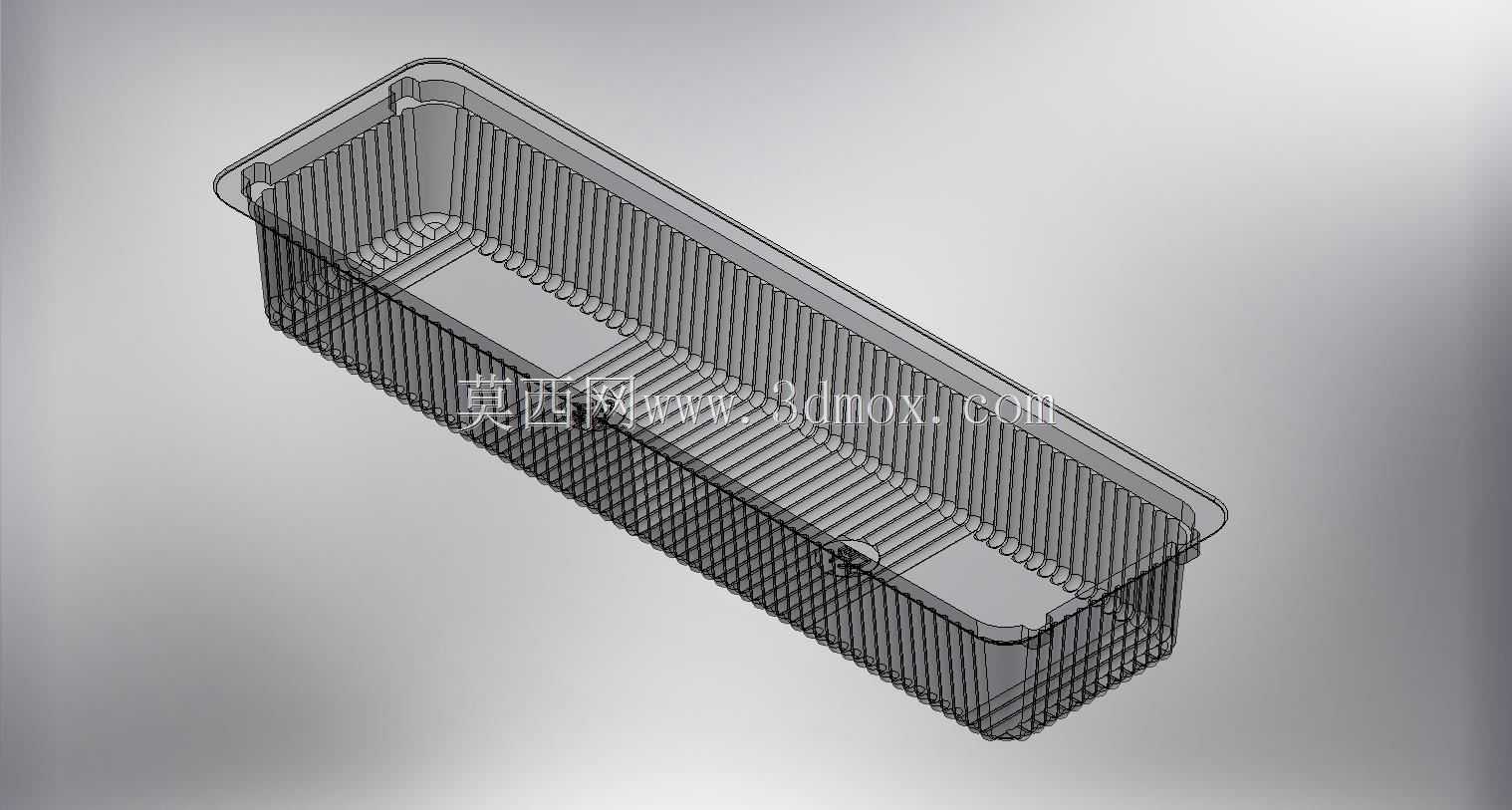

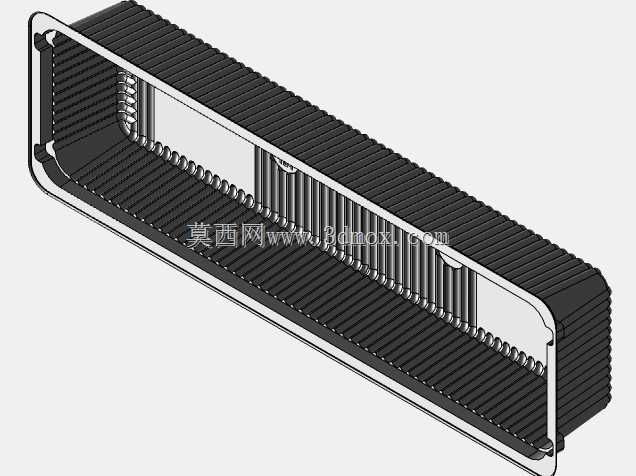

　　这款长条形热成型托盘主要面向半导体后道工序、电子元器件组装生产线的芯片周转与存储场景，在芯片切割完成后的分选、测试、转运、SMT贴片上料环节都能适配，替代传统的零散料盒存放方式，避免芯片引脚磕碰、表面划伤这类生产常见不良。从结构设计来看，整体采用窄长型槽体布局，槽体内侧沿长度方向排布连续的竖向加强筋，既可以降低热成型片材的用料厚度，控制单件载具的生产成本，又能提升槽体侧壁的抗形变能力，堆叠存放或者受到侧向挤压时不会出现侧壁垮塌、芯片被挤压的问题。槽体底部设置两处内凹的定位平面，一方面可以在自动化产线的输送轨道上实现精准定位，匹配设备上的光电传感器检测位，保证上料时取料吸嘴的对位精度，另一方面这两处平面也作为托盘堆叠时的限位支撑，

　　上下托盘叠放时不会出现滑移、偏位，适配自动化料仓的堆叠存储要求。托盘的边缘做了外翻的卷边设计，卷边的圆弧半径经过反复调整，既可以避免操作人员拿取时被薄料边缘划伤，也能在自动化设备的夹爪取放托盘时提供足够的夹持摩擦力，不会出现夹取脱落的情况。槽体内部的竖向筋条间距经过匹配对应规格芯片的外形尺寸设计，筋条顶端做了微小的倒角导向，芯片放入时可以顺着倒角滑入槽内，不需要精准对位就能完成放料，提升人工放料或者自动摆盘设备的放料效率。筋条的高度略高于芯片存放后的顶面高度，这样多个托盘堆叠时，上层托盘的底部不会接触到下层托盘内的芯片，避免堆叠压力造成芯片压损。托盘的一端设置了内凹的抠手位，方便操作人员从堆叠的料垛中单独取出单盘，

　　也能适配设备上的托盘分离机构，避免分盘时出现粘连带盘的问题。从安装边界和适配性来看，这款托盘的外部长宽尺寸匹配标准SMT产线的料架安装槽宽，可以直接替换现有产线上的同规格料盘，不需要调整设备的轨道宽度、定位块位置，能够直接导入现有生产线使用，减少产线换型的调整成本。热成型的工艺选择也适配电子行业的防静电要求，片材本身添加永久性防静电材质，表面电阻值控制在电子元器件周转要求的区间内，避免静电积累击穿芯片内部电路，相比注塑成型的托盘，热成型工艺的生产周期更短，开模成本更低，针对小批量定制化的芯片规格需求，可以快速调整模具筋条位置，适配不同尺寸的长条形芯片、连接器类元器件的周转需求。在实际生产使用中，

　　这类托盘可以配合无尘车间的清洗流程反复周转使用，结构上没有易积尘的死角，清洗时高压气流可以顺着槽内的筋条间隙吹走碎屑，不会残留污染物影响芯片洁净度。槽体底部的定位孔（图中可见的圆形凹位）匹配产线上的定位销，在测试工位可以实现托盘的完全固定，保证探针接触芯片引脚时的位置精度，减少测试误判的概率。设计时也考虑了托盘的堆垛高度限制，侧壁的加强筋在堆叠到额定层数时的形变量控制在允许范围内，不会因为长期堆垛出现侧壁永久变形，延长托盘的周转使用寿命。
