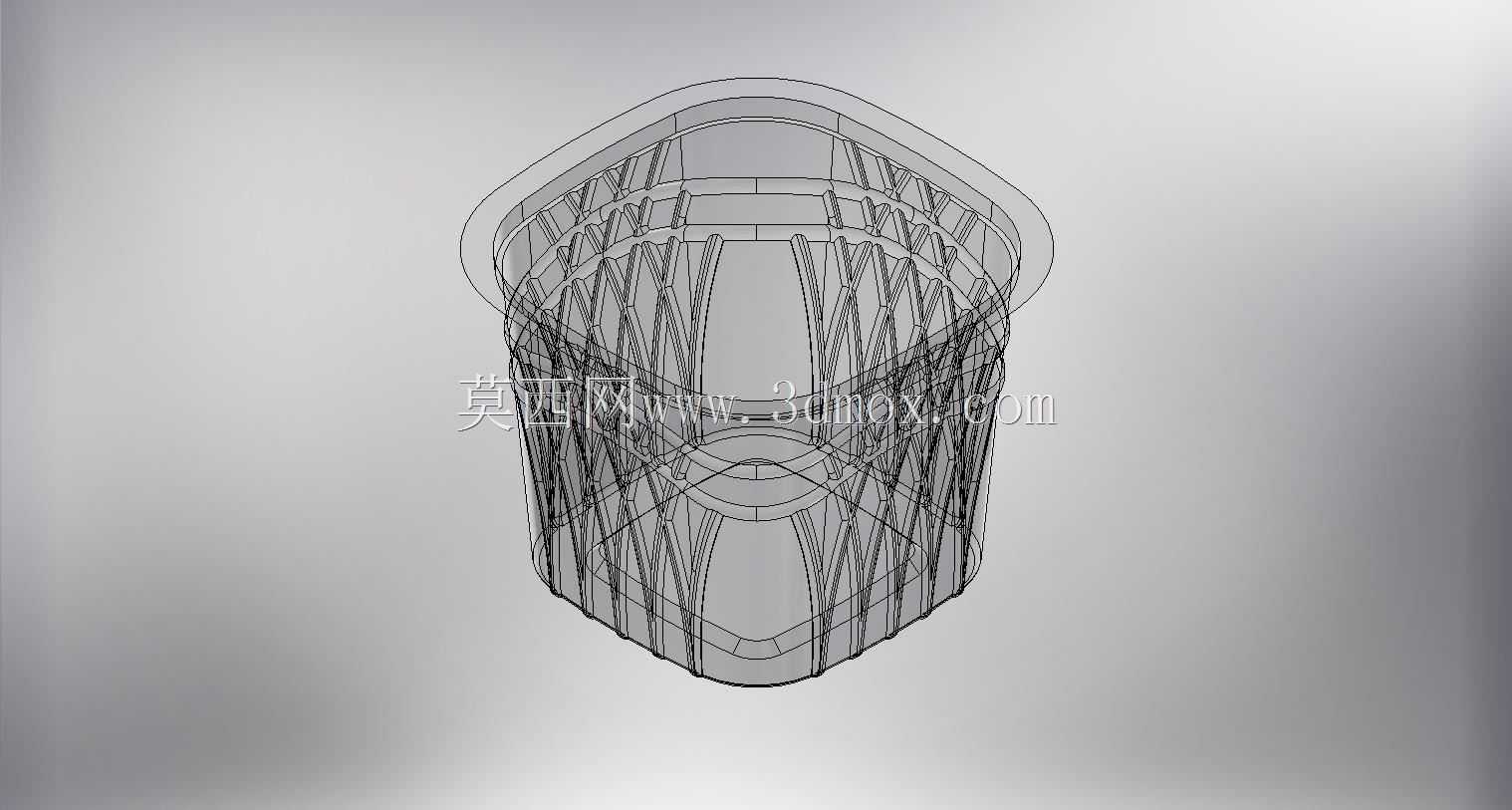

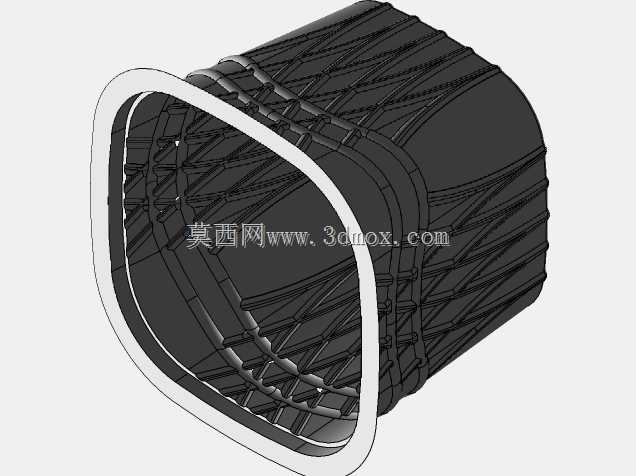

热成型镂空网格收纳杯结构设计

　　这款热成型镂空网格杯的结构设计，核心围绕日用场景的沥水收纳需求展开，在热成型工艺的成型边界内，平衡了结构强度、用料成本与使用功能的多重要求。从实际应用场景来看，这类杯体可适配桌面文具收纳、厨卫小件餐具沥水、办公桌面零散物件归类等多种场景，镂空网格结构的设计初衷，首先是解决密闭杯体容易积留水渍、通风性差的问题，日常放置清洗后的小餐具、美妆工具或者带潮气的小物件时，空气可以通过网格间隙自由流通，避免闷存异味、滋生霉菌的问题。

　　在结构设计思路上，杯体采用上宽下窄的锥度造型，一方面适配热成型工艺的脱模需求，拔模斜度控制在合理区间内，避免成型后脱模出现粘模、结构拉伤的问题，另一方面锥度造型也让多个同规格杯体可以互相嵌套堆叠，大幅降低仓储运输环节的空间占用，堆叠时的嵌套间隙经过反复校核，既保证堆叠时不会出现卡滞无法分离的问题，也不会因为间隙过大导致堆叠后倾斜散落。杯口位置做了外翻卷边结构，这个结构的作用有三个：一是强化杯口的结构强度，热成型薄壁件的边缘位置最容易出现受力变形、开裂的问题，外翻卷边相当于在杯口位置形成了一圈加强筋结构，日常拿取、挪动时握持卷边位置，不会出现杯口捏扁变形的情况；二是卷边的圆滑过渡可以避免薄壁切口的锐边划伤使用者，提升使用安全性；三是外翻的卷边可以适配配套的杯盖、挂架等附属配件，拓展产品的使用场景。

　　杯身的网格结构采用交错式筋条布局，筋条的走向并非均匀垂直排布，而是采用斜向交叉的网格形态，这种布局相比垂直竖筋结构，在同等用料厚度下可以提升30%以上的环向抗挤压强度，避免杯身受到侧向挤压力时出现瘪塌变形。筋条的宽度与网格的开孔尺寸经过匹配设计，开孔尺寸控制在合理范围内，既保证通风沥水的效果，也不会因为开孔过大导致收纳的细小物件从网格间隙掉落，同时筋条的厚度与片材基础厚度保持一致，避免热成型过程中因为筋条位置拉伸过度出现料厚过薄、强度不足的问题。杯底位置做了内凹的平底结构，底部设置了一圈环形的支撑筋，放置在桌面时支撑筋接触台面，既保证杯体放置的平稳性，不会因为台面轻微不平整出现晃动，也让杯底的网格面与台面之间留出微小间隙，进一步提升底部的通风沥水效果，避免杯底与台面贴合形成密闭空间积留水渍。

　　从安装与适配边界来看，这款杯体的外形尺寸经过标准化设计，杯口的最大外径适配常规的桌面杯架、车载杯槽的通用尺寸，不需要额外定制配套的放置位，可以直接适配市面上多数常规的收纳卡位；杯身的锥度设计也让它可以适配不同直径的配套滤层、分隔内胆，用户可以根据实际使用需求加装内胆实现干湿分离收纳，或者加装滤层作为沥水篮使用。在热成型工艺的适配性上，整个杯体的结构没有出现尖锐转角、深度过大的拉伸位，所有转角位置都做了圆角过渡，圆角半径符合热成型片材拉伸的最小半径要求，避免成型时出现片材拉穿、厚薄不均的问题，成型后的壁厚差控制在合理范围内，保证杯体各个位置的结构强度均匀，不会出现局部位置强度薄弱容易损坏的问题。

　　实际使用过程中，这种镂空网格结构的杯体相比密闭式杯体，清洗也更加方便，水流可以直接穿过网格间隙冲洗杯体内外，不会出现卫生死角，冲洗后残留的水分可以快速从网格间隙沥干，不需要额外擦拭就能快速干燥。结构设计时也充分考虑了长期使用的耐疲劳性能，筋条的交叉位置都做了圆弧过渡，避免应力集中，日常反复拿取、挤压、堆叠都不会出现筋条断裂的问题，即使受到一定的侧向冲击力，交错的网格结构也可以分散受力，避免局部应力过大导致开裂。
