热成型食品收纳周转托盘结构设计

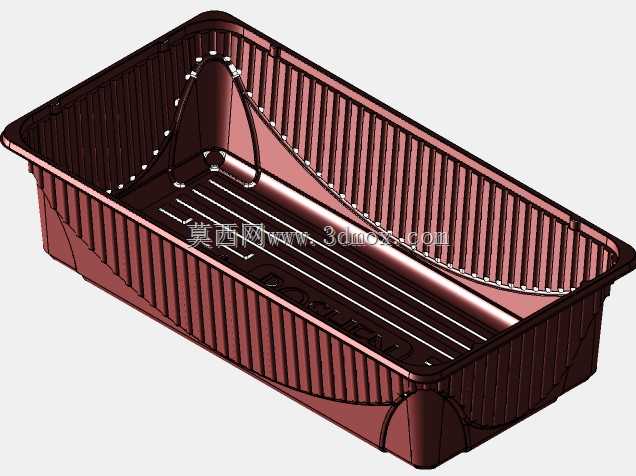

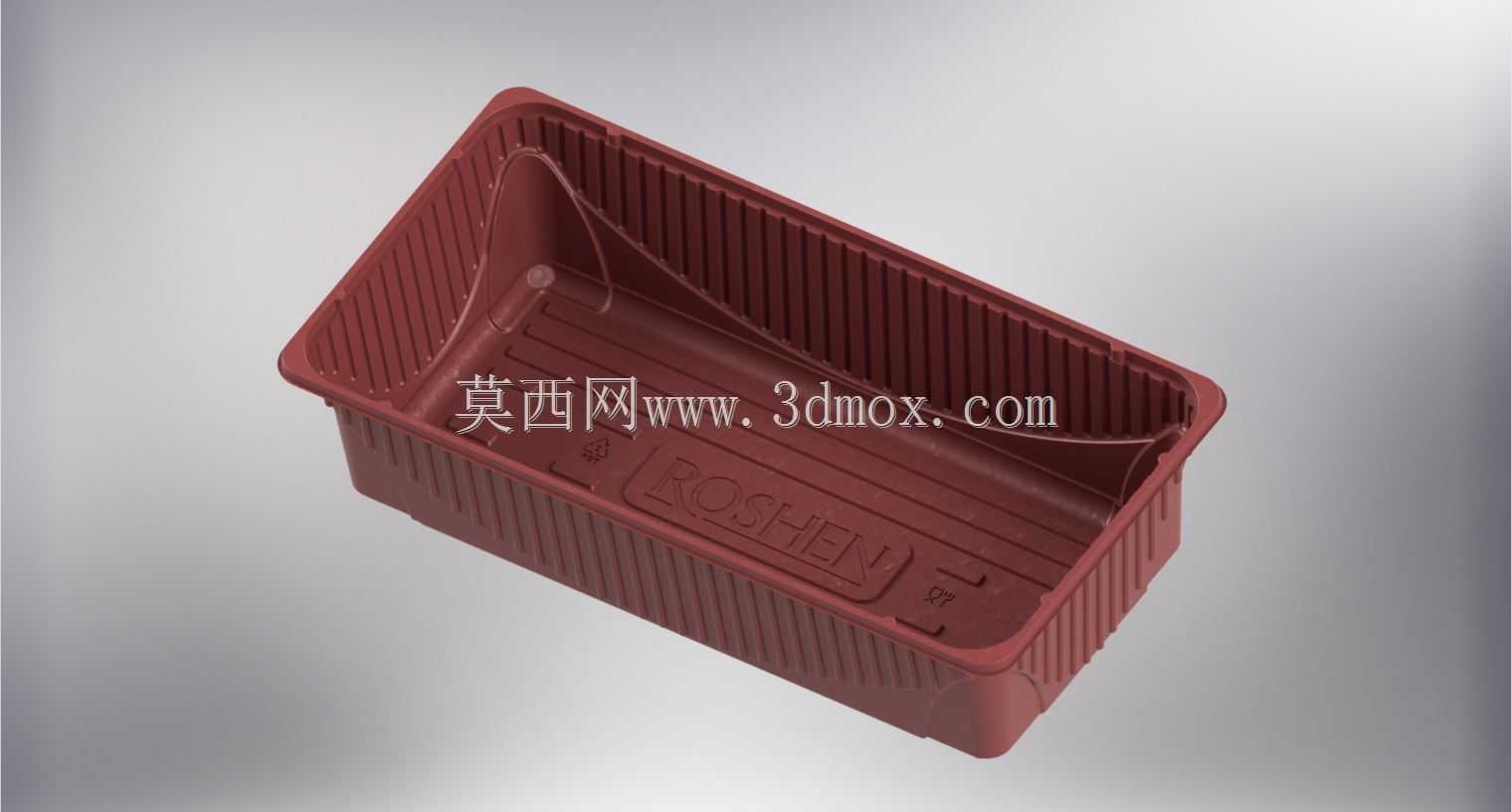

　　这款热成型托盘主要面向食品生产、分装及流通环节的周转使用需求，适配饼干等定型预包装食品的内部分装、工位暂存与短距离转运场景，可直接嵌入对应规格的外包装箱内，也可单独作为生产流水线的工位承载容器使用，替代传统纸质内托提升重复利用率，降低生产环节的包材损耗。从结构设计来看，整体采用敞口长方槽型布局，侧壁设置连续的竖向加强筋，筋条从槽口边缘一直延伸至底部承托面，既能够提升侧壁的抗挤压能力，避免堆叠过程中侧壁向内凹陷剐蹭内部盛放的货品，也能在托盘脱模阶段提升材料流动均匀性，减少热成型加工过程中的壁厚不均问题。托盘底部设置有与侧壁加强筋对位的凹凸定位结构，多个托盘空箱堆叠时可通过该结构实现嵌套对位，

　　嵌套后整体堆叠高度可压缩至单盘高度的三分之一左右，大幅降低空箱存储与返程运输的空间占用；满载堆叠时，底部的凸台结构可将上层托盘的载荷直接传递至下层托盘的侧壁加强筋上，避免上层重量直接压在盛放的货品表面，适配最多5层满载堆叠的仓储需求。侧壁靠近槽口的位置设置有内凹的取让位，操作人员可从该位置轻松抓取托盘边缘，无需将手指伸入托盘内部，减少对内部盛放食品的接触污染，也适配自动化生产线的机械手抓取定位，机械夹爪可直接卡入该让位结构实现稳定取放，无需额外增加定位治具。托盘内底面设置有品牌标识的凹凸成型区域，该区域同时兼具底部加强作用，可避免托盘满载放置时底面出现中部下凹变形，保证放置在流水线平面或仓储货架上时的平整度，不会因底面变形出现卡滞、

　　倾斜撒料的问题。从安装边界与适配尺寸来看，该托盘的外部长宽尺寸严格匹配常规物流周转箱的内部模数，可在标准周转箱内并排摆放两个，充分利用周转箱的内部空间，不会出现晃动间隙；槽口边缘设置有外翻的叠边结构，叠边宽度控制在8mm，既能够提升槽口的抗变形能力，也可在需要时加盖配套的防尘盖，叠边的厚度与热成型片材厚度保持一致，不会额外增加材料用量。设计过程中针对热成型工艺的特性做了多处适配优化，所有转角位置均采用R3以上的圆角过渡，避免热成型时出现片材拉伸破裂的问题，同时也减少清洁死角，便于使用后的清洗消杀，适配食品生产场景的卫生要求；侧壁的拔模斜度设置为3度，既保证空箱嵌套时的顺畅度，也不会因斜度过大导致内部盛放空间的浪费。

　　托盘内部的竖向筋条高度不超过槽深的五分之四，避免筋条过高剐蹭内部叠放的食品包装，同时筋条的凸起高度控制在2mm，在保证加强效果的前提下尽可能减少材料占用，降低单件产品的成型材料消耗。在实际产线应用中，该托盘可直接对接食品分装工位的出料口，分装完成后可直接连同托盘一起装入外箱，无需额外的内衬托架，到达终端销售点位后也可直接作为陈列容器使用，减少二次分装的人工操作；空托盘回收后可经过常规清洗消杀流程重复使用，相比一次性纸质内托可降低60%以上的包材长期使用成本，同时减少固体废弃物产生。针对周转过程中可能出现的碰撞问题，托盘的四个外角均做了加厚的圆弧过渡，该位置的片材厚度比侧壁平均厚度厚15%左右，避免搬运过程中边角磕碰出现开裂，延长托盘的循环使用寿命。
