连体式三格热成型储物承载托盘结构

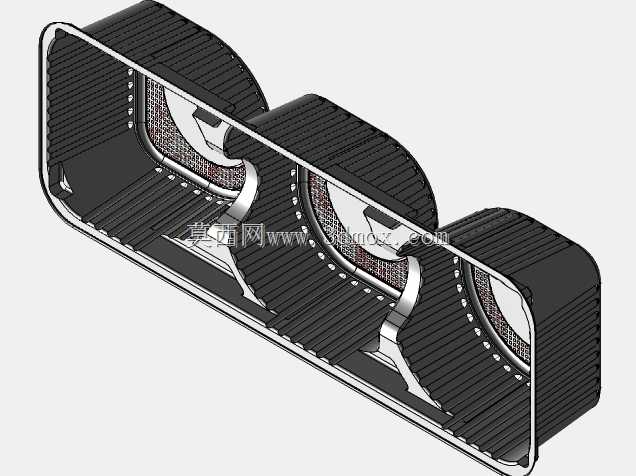

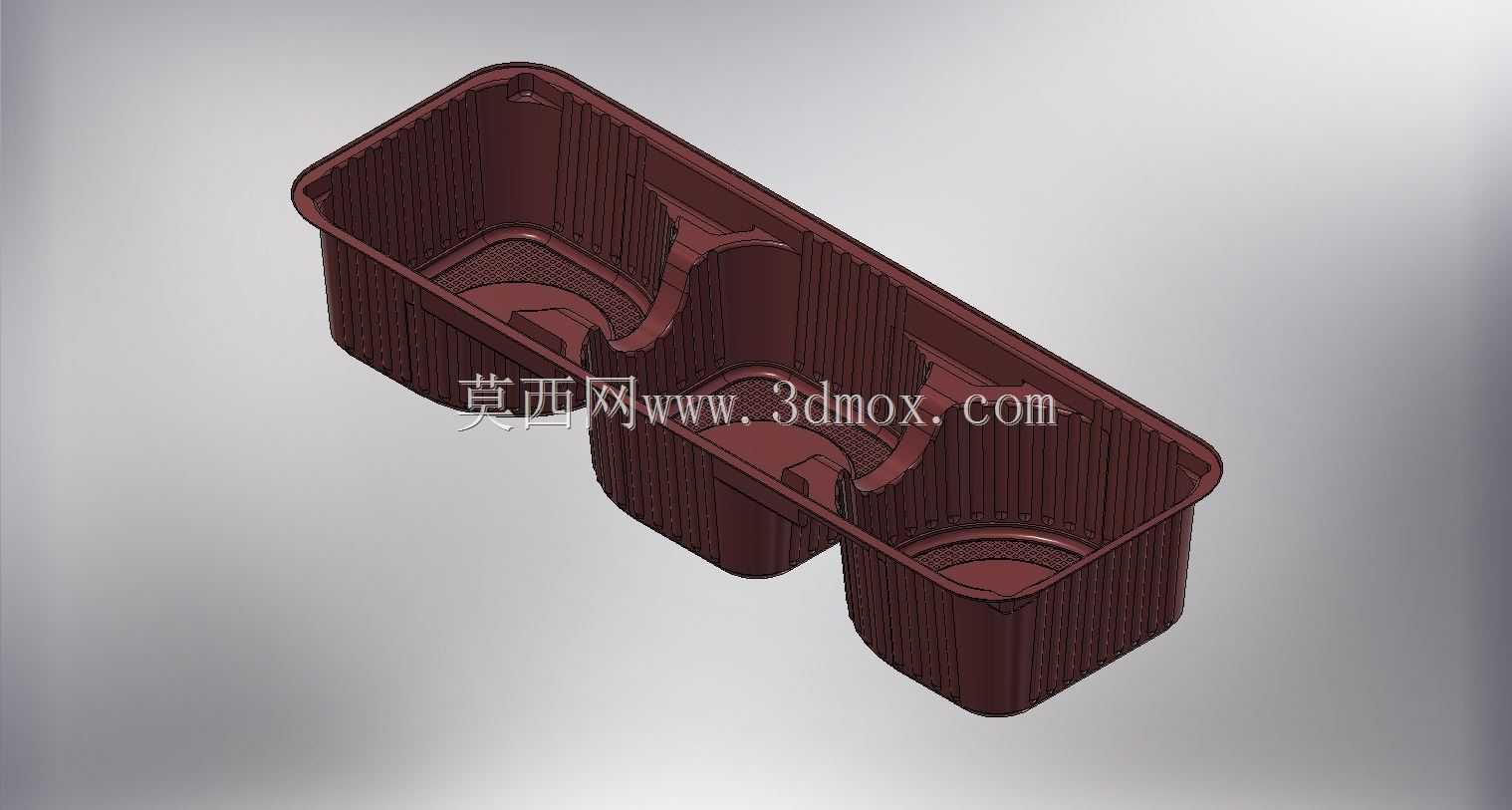

　　该连体式三格热成型托盘主要面向快消品周转、工位物料规整、零售端陈列承载场景设计，日常使用中可同时容纳三类不同规格的圆柱类、盒类小件物品，避免零散物件在周转、摆放过程中出现滑移、磕碰、混放的问题。从结构设计逻辑来看，整体采用一体化吸塑热成型工艺成型，三个独立置物槽采用不等深的连体排布，相邻槽体之间通过凸起的加强筋位做结构分隔，既可以避免相邻槽内的物品发生窜动，也能通过筋位提升整体托盘的抗形变能力，减少满载状态下槽体侧壁出现外扩变形的概率。槽体侧壁设计有连续的竖向加强筋，从槽口位置一直延伸至槽底，这类结构在热成型加工过程中可以提升片材拉伸时的料流均匀性，避免局部壁厚过薄导致的强度不足，同时使用过程中竖向筋可以提升侧壁的抗挤压能力，

　　即使托盘堆叠放置或者受到侧向挤压力，也不容易出现侧壁塌陷的问题。每个置物槽的底部都设计有网格状的防滑凸点结构，一方面可以减少槽内放置物品与槽底的接触面积，避免槽底积水、积灰导致物品底部粘黏，另一方面凸点可以增加接触面摩擦力，放置圆柱类物件时不容易出现滚动移位。托盘的外边缘做了翻边卷边处理，翻边宽度控制在合理范围内，既可以提升整个托盘的边缘刚性，避免取放过程中边缘割手，也可以在多个托盘堆叠时提供支撑限位，保证堆叠时上下托盘的对齐精度，减少堆叠占用的仓储空间。从安装与适配边界来看，该托盘的外轮廓做了圆角过渡处理，没有尖锐的直角结构，既可以适配常规的方形周转箱内部尺寸，直接嵌入周转箱内做分格内衬托，也可以单独放置在桌面、

　　货架上做零散物件的规整承载。三个置物槽的尺寸做了差异化设计，其中两个槽位适配常规直径的圆柱类容器，中间槽位适配宽度稍大的异形小件，槽体深度根据对应放置物品的常规高度做匹配，保证物品放入后露出合适的取放高度，不需要过度探手就可以取出槽内物件。在实际生产适配层面，该结构的拔模角度完全匹配热成型工艺的脱模要求，所有转角位置都做了圆弧过渡，没有过小的内角结构，避免热成型片材在模具拐角处出现拉伸破裂、壁厚不均的问题，同时也能降低脱模时的卡滞概率，提升批量生产的良率。托盘底部的支撑脚与槽体一体成型，支撑脚高度统一，放置在平面上时可以保证整个托盘的水平度，不会出现放置不稳、晃动倾斜的问题，支撑脚的位置对应槽体的受力集中区域，

　　满载时可以将载荷均匀传递到放置平面，避免槽底局部受力过大出现凹陷变形。日常使用场景中，这类托盘既可以用于生产线上的小零件分类盛放，方便作业人员快速取放对应规格的物料，减少找料的时间损耗，也可以用于零售端的商品陈列，将同系列不同规格的产品组合摆放，提升陈列的整齐度，还可以用于家居场景下的桌面杂物规整，收纳小型瓶罐、零散小物件。结构设计过程中充分考虑了热成型工艺的成型极限，整体结构没有复杂的倒扣结构，不需要额外的抽芯机构就可以完成脱模，模具加工难度低，批量生产时的成型周期短，材料利用率高，能够有效控制单件的生产成本。相邻槽体之间的分隔筋高度低于托盘外边缘的翻边高度，既可以起到分隔物品的作用，也不会因为筋位过高影响物品的取放操作，同时在堆叠托盘时，分隔筋可以作为上下托盘的辅助定位结构，避免堆叠过程中托盘出现横向滑移。槽口位置做了微小的倒角处理，取放物品时不会因为槽口边缘过于锋利刮伤物品表面或者操作人员的手部，细节处理适配日常高频次取放的使用需求。
