原木榫接式铰接连接构件结构设计

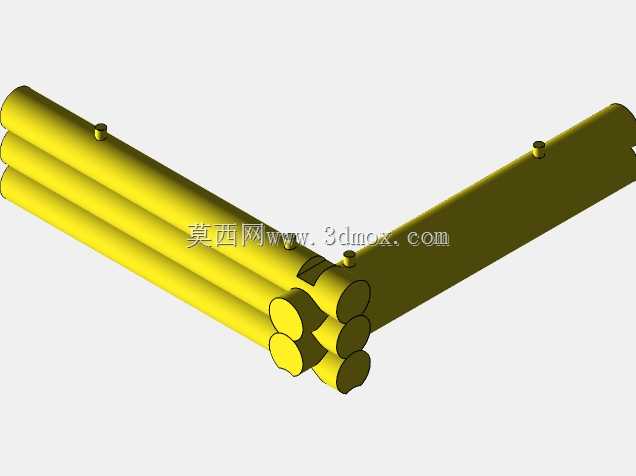

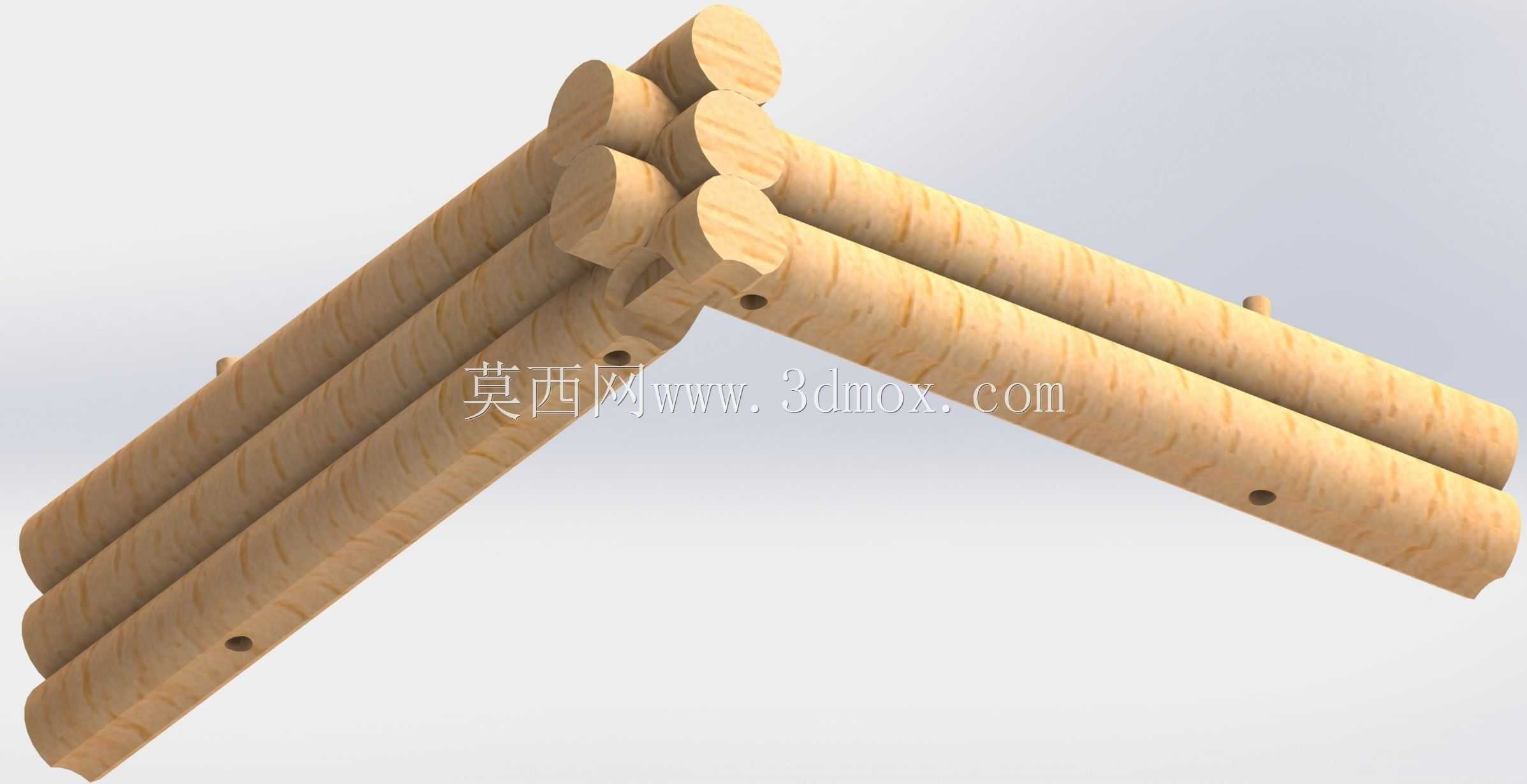

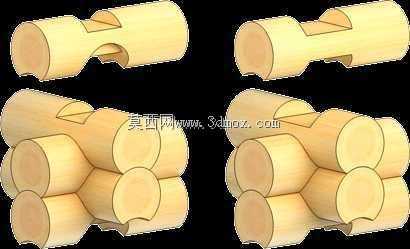

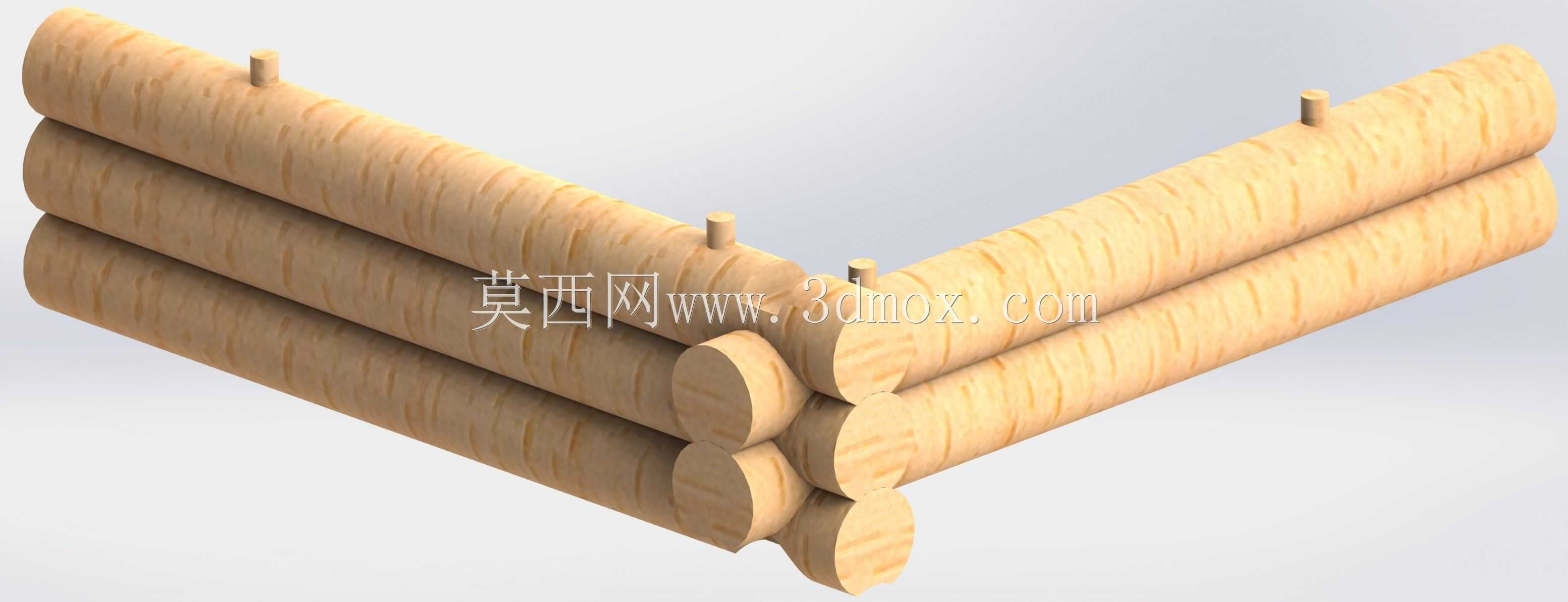

　　在轻型原木结构搭建、户外临时木构设施、儿童原木游乐设施组装场景中，这类多杆铰接连接构件是替代金属紧固件、保留原木材质视觉完整性的核心结构件。不同于常规金属合页或螺栓铰接方案，该构件完全依托原木杆件自身的榫头切削成型，无需额外嵌入金属连接件，能最大化保留原木结构的自然质感，同时满足杆件间的角度转动需求，适配非固定角度的原木框架搭接作业。从结构功能来看，该构件可实现多根平行原木杆件的同步铰接，每根杆件端部切削为等直径的圆柱榫头，对应嵌入相邻杆件端部的榫槽内，榫头与榫槽采用间隙配合设计，预留0.1-0.2mm的转动余量，既保证杆件间可绕铰接轴顺畅转动，又不会出现径向晃动导致的结构失稳。杆件本体上预留的径向通孔，用于穿设定位销钉，

　　可在杆件调整至目标角度后完成锁止，避免铰接部位在负载下出现非预期转动，适配不同角度的框架搭建需求。设计过程中，首先确定铰接部位的受力边界：单根杆件的额定横向负载不超过80kg，铰接部位的剪切应力需控制在原木顺纹抗剪强度的60%以内，因此榫头的直径设置为杆件直径的1/2，榫头的嵌入深度与直径保持1:1的比例，避免榫头过短导致的剪切断裂，同时防止榫头过长造成杆件端部本体强度不足。多根杆件的铰接轴采用同轴设计，所有榫头的中心轴线完全重合，保证转动过程中各杆件的运动轨迹同步，不会出现卡滞或干涉问题。杆件本体的直径统一为40mm，单根杆件的有效长度可根据实际搭建需求调整，铰接部位的总宽度由杆件数量决定，每增加一根杆件，

　　铰接部位宽度增加40mm，安装时需预留对应宽度的操作空间，避免相邻结构件与铰接部位产生运动干涉。从实际应用角度，这类构件可直接用于原木栅栏的转角连接、原木帐篷的骨架铰接、户外木栈道的临时护栏连接，也可作为儿童原木积木类玩具的核心连接单元，由于完全采用原木切削加工，无尖锐金属部件，使用安全性更高，同时构件的拆装无需专用工具，仅需拔出定位销即可完成杆件的角度调整或拆解，便于设施的重复周转使用。建模过程中需重点关注榫头与榫槽的配合公差，若采用SolidWorks建模，需通过同轴心配合验证所有铰接点的转动顺畅度，同时通过干涉检查确认杆件在0-180度转动范围内无碰撞，径向通孔的位置需距离铰接端面至少3倍孔径，避免孔位过于靠近端部导致原木开裂。构件的表面处理仅需做打磨倒圆角处理，无需额外涂装，保留原木的自然纹理即可，若用于户外潮湿环境，可对榫接部位做浸蜡处理，降低木材吸水膨胀导致的铰接卡滞概率。
