原木电杆横向连接拼接结构

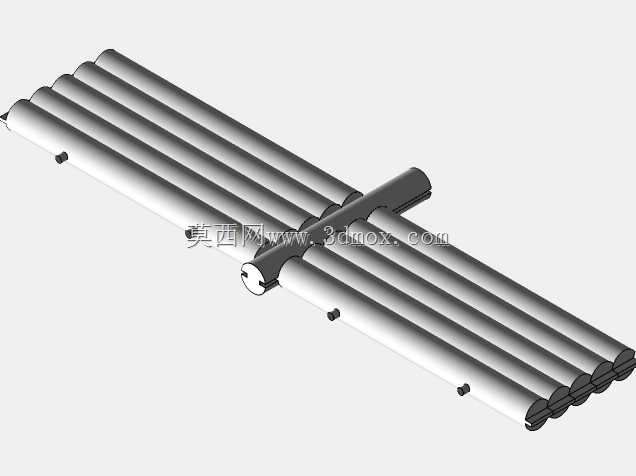

　　该结构主要应用于户外架空线路布设场景中，针对原木材质电杆的横向拼接需求设计，解决单根原木长度不足、无法满足大跨度横向围挡或线缆支撑跨度要求的实际问题，在林区临时供电线路搭建、山地施工临时防护围挡、景区原木风格防护栏布设等场景中均可直接适配使用。从功能特性来看，该连接结构采用中心立柱承力、两侧横向原木插接的组合形式，中心立柱为整根原木加工而成，柱身对应两侧横向原木的拼接位置开设有贯通式卡槽，卡槽深度匹配横向原木的直径尺寸，保证横向原木端部插入后不会出现径向晃动，每根横向原木的上表面还设置有定位凸榫，可与上层叠放的横向原木底部预设的凹槽配合，实现多层横向原木的叠放定位，无需额外辅助固定件即可完成多层结构的快速拼接，

　　叠放后整体结构的抗侧倾能力可满足户外常规风力载荷下的使用要求。设计过程中优先考虑了原木材料的加工特性，所有拼接部位均采用直槽、直榫的简单结构形式，无需复杂的曲面加工，现场施工人员仅使用常规的伐木、开槽工具即可完成现场裁切适配，不需要定制特殊的加工刀具，大幅降低现场施工的加工难度与成本。安装边界方面，中心立柱的埋设深度需根据整体结构的高度做对应调整，当横向叠放的原木层数达到六层时，中心立柱的地下埋设深度不小于柱身总长度的三分之一，立柱底部需做夯实处理，避免长期使用后出现立柱沉降倾斜；两侧横向原木插入中心立柱卡槽的深度不小于单根横向原木直径的1.2倍，保证拼接部位的抗剪强度满足使用要求，

　　相邻两根中心立柱的间距需匹配横向原木的标准裁切长度，常规使用场景下间距控制在2米至2.5米区间，可保证横向原木在满载受力状态下的绕度处于安全范围内，不会出现中部弯折断裂的问题。结构整体未采用金属连接件，完全依靠木材自身的榫卯结构实现受力传递，既适配原木风格的景观协调性要求，也避免了金属连接件在户外潮湿环境下生锈腐蚀、影响结构使用寿命的问题，在长期户外使用过程中，仅需对拼接部位做定期的防腐检查，即可保证整体结构的使用周期。针对不同的使用场景，该结构还可做灵活调整，当用于线缆支撑时，可在中心立柱顶部预留线缆架设的安装位，横向叠放的原木可作为检修攀爬的脚踏结构；当用于防护围挡时，可在横向原木的端部做圆弧倒角处理，避免尖锐边角造成磕碰损伤，

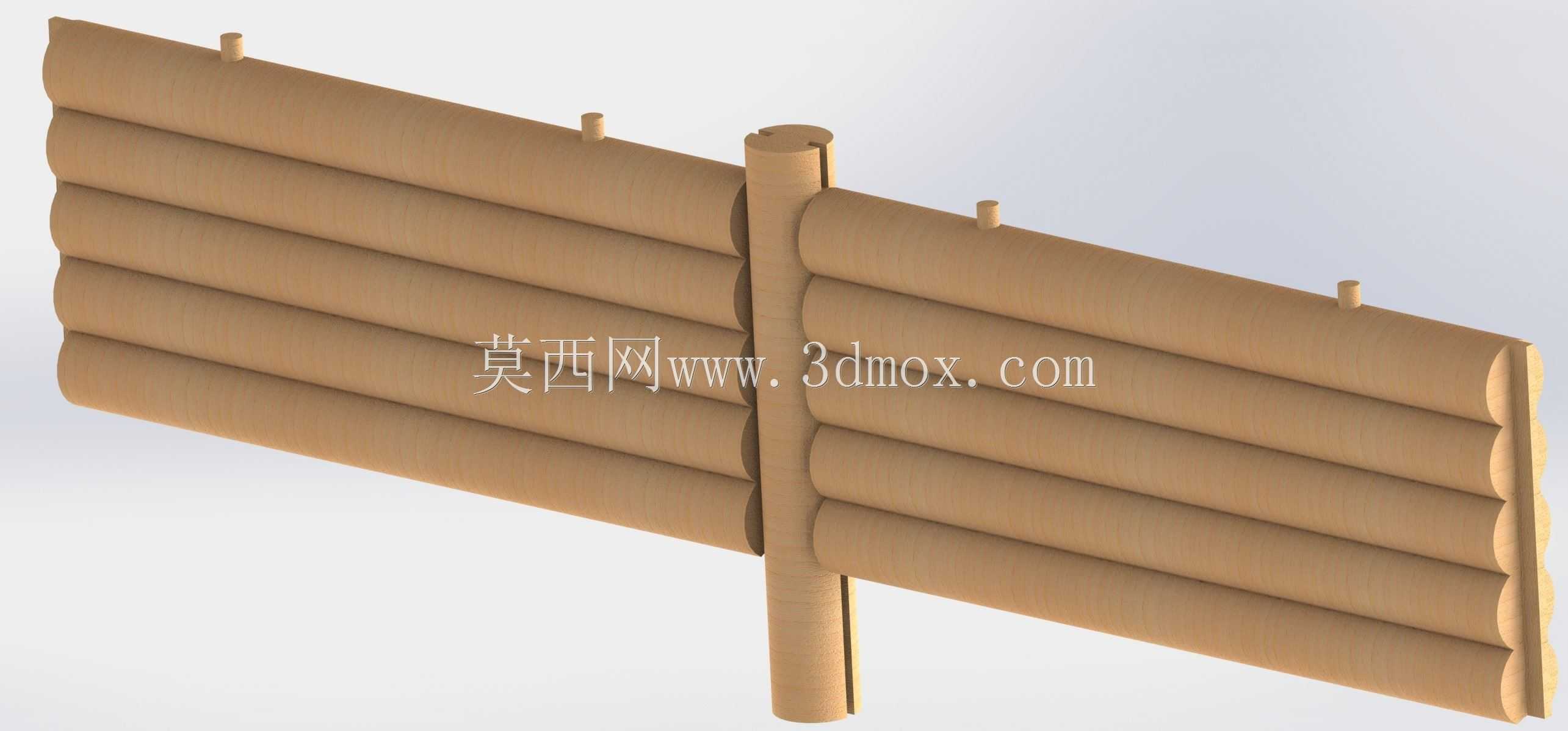

　　多层叠放的结构也可提升围挡的整体防护高度，满足不同场景的防护等级要求。建模过程中对原木的自然纹理做了还原，同时对所有拼接部位的配合公差做了模拟验证，保证各部件在虚拟装配过程中无干涉，实际加工时可直接参考模型的尺寸参数做裁切，减少现场试装的调整工作量。
