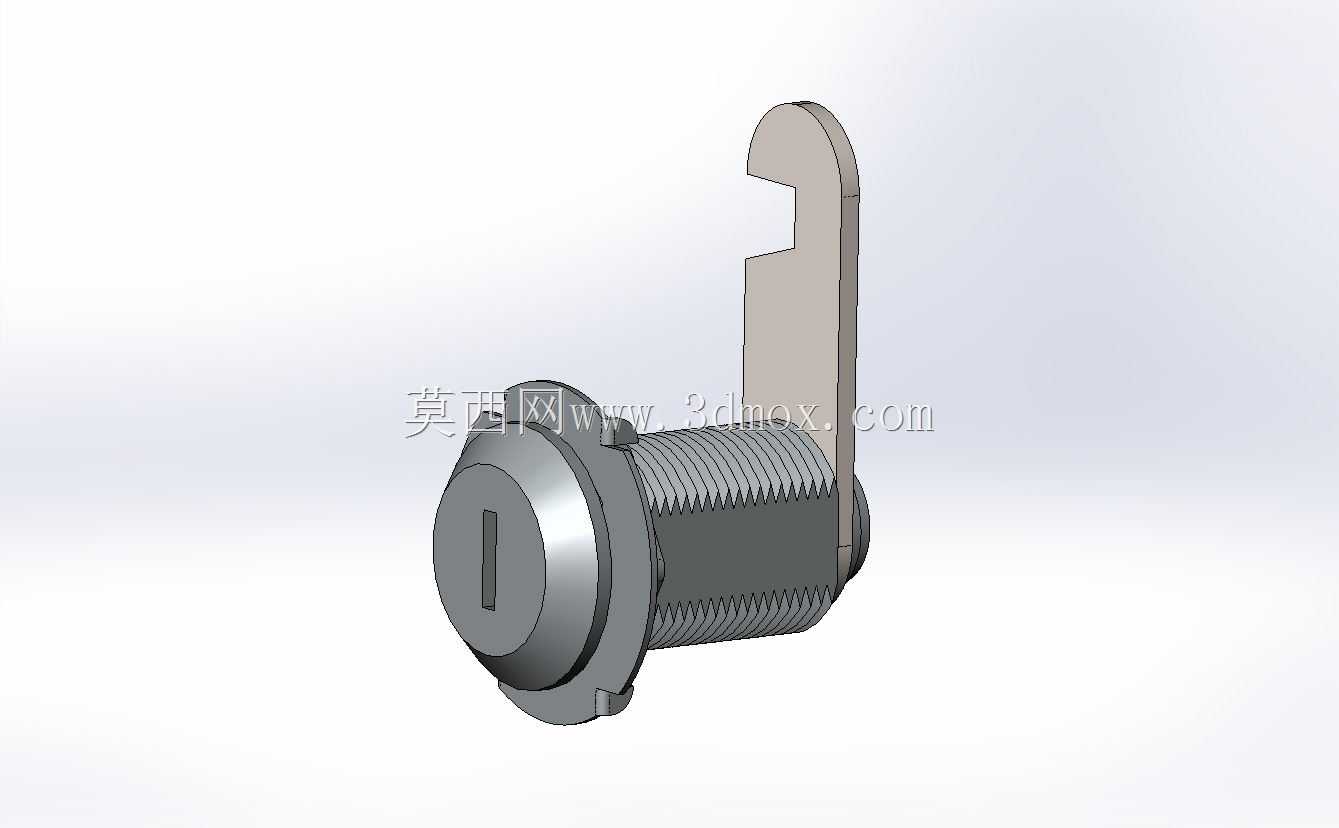

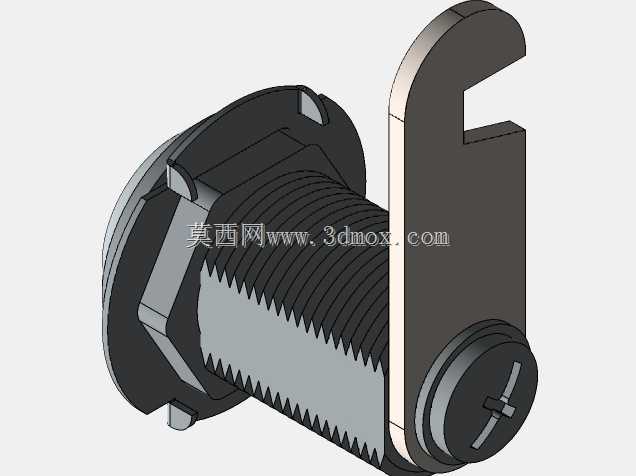

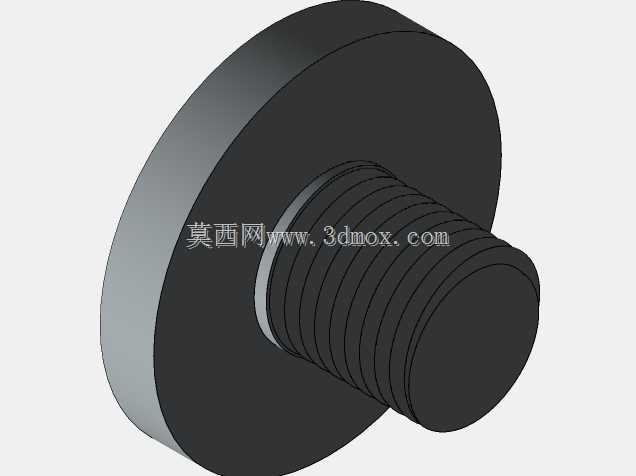

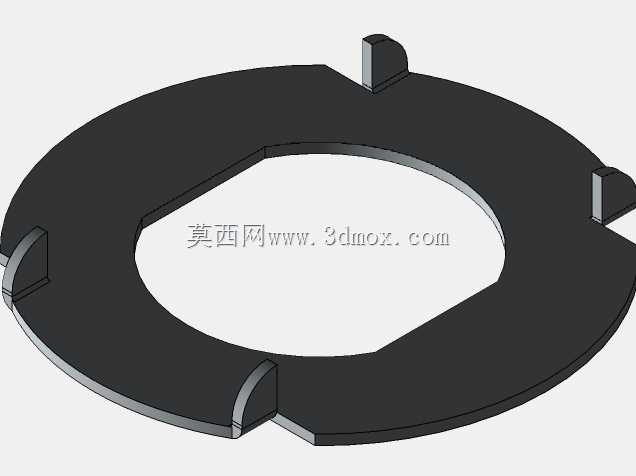

转舌式抽屉柜门锁具结构三维设计

　　日常在办公家具、工业机箱机柜、钢制储物柜、通讯设备柜体的结构设计环节，锁具选型是容易被忽略却直接影响使用体验与柜体安全性的细节，这款转舌式抽屉锁的三维结构，完整还原了这类小型圆柱锁的全部装配细节，可直接用于柜体结构的配套设计校核。从实际应用场景来看，这类锁具覆盖的使用场景极广，小到办公桌抽屉、家用文件柜，大到工业控制柜、通讯基站机箱、户外配电箱、自助终端设备的检修门，都能见到这类圆柱转舌锁的身影，它的核心优势是安装占用空间小，锁体本身嵌入安装板材内部，外部仅露出锁芯端面，不会额外占用柜体外部空间，适配1-2mm厚度的钢制板材、15-20mm厚度的木质板材安装，通用性极强。

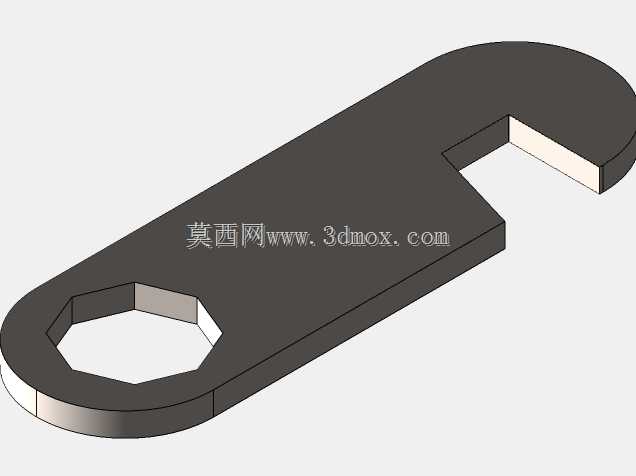

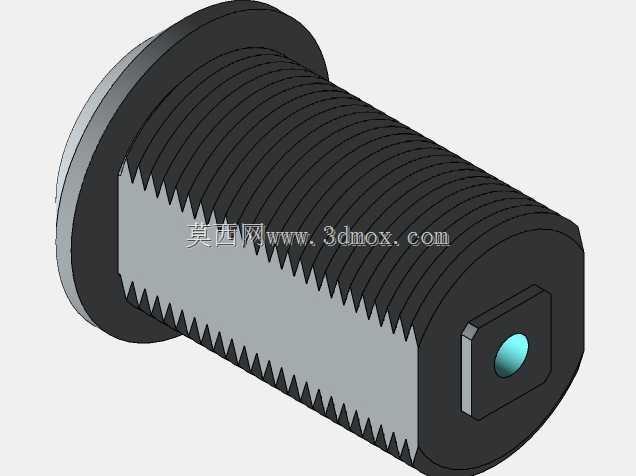

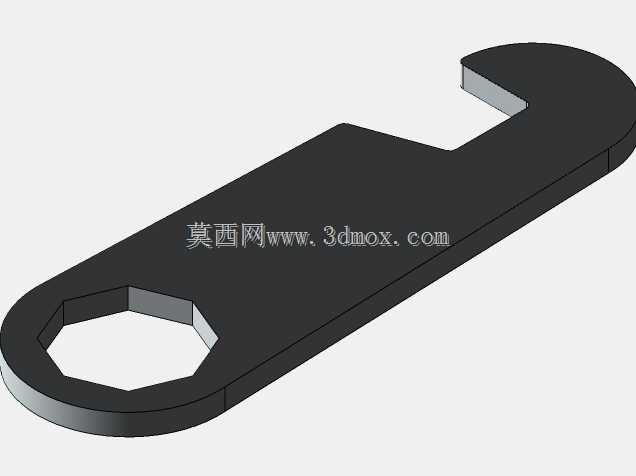

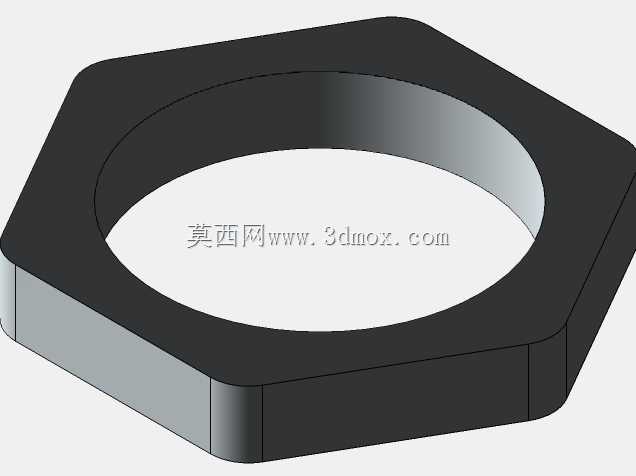

　　从功能特性来看，这款锁采用经典的转舌锁止结构，锁芯通过钥匙驱动旋转90度即可带动尾部锁舌完成解锁与锁止动作，锁舌为弯钩式结构，锁止状态下弯钩勾住柜体内部的锁扣挡边，可承受一定的侧向拉力，避免非授权开启，锁芯与锁体之间设置有定位弹子结构，只有匹配齿形的钥匙才能带动锁芯转动，基础防盗性能可满足普通民用、工业柜体的使用需求。锁体外圈设计有标准细牙螺纹，搭配配套的六角锁紧螺母即可完成锁体在安装孔位上的固定，安装时仅需要在门板或抽屉面板上开出对应直径的圆形安装孔，不需要额外加工复杂的异形槽位，现场安装效率极高，后期维护更换也仅需要拧下尾部螺母即可拆下锁体，不需要破坏柜体面板结构。

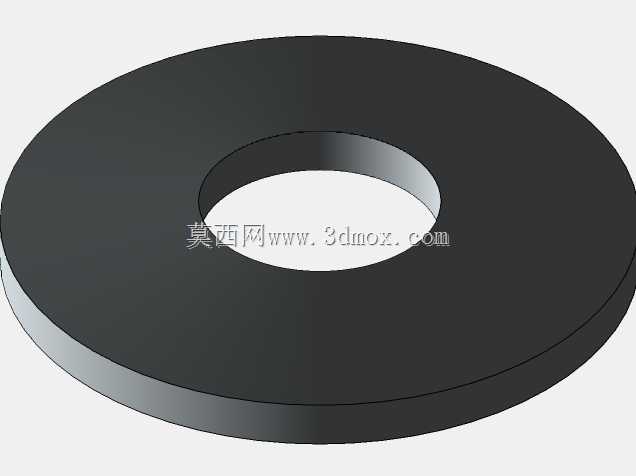

　　从设计思路层面拆解，这款锁的结构设计充分考虑了批量生产的工艺性，锁体外壳采用锌合金压铸成型，表面做镀镍处理，兼顾防锈性能与金属质感，锁芯采用铜质基材切削加工，弹子孔位的加工精度直接决定锁具的互开率水平，尾部锁舌采用冷轧钢板冲压成型，表面做镀锌钝化处理，可承受上千次的旋转开合而不出现变形断裂。锁体的螺纹段长度经过精准核算，可适配不同厚度的安装面板，当面板厚度偏薄时，可以通过增加垫片的方式调整锁紧间隙，避免锁体安装后出现松动晃动；锁舌的旋转行程经过限位设计，转动到锁止位置时会被锁体内部的限位台阶挡住，不会出现过转导致锁止失效的问题，解锁位置同样有限位结构，避免锁舌旋转角度过大撞击柜体内部构件。

　　从安装边界尺寸来看，锁体主体的圆柱直径为18mm，对应的安装开孔直径推荐为18.2-18.5mm，开孔间隙控制在0.5mm以内，既可以保证锁体顺利装入，也不会因为间隙过大导致锁体安装后出现歪斜；螺纹段总长度为20mm，可适配最大16mm厚度的安装面板，锁舌在解锁状态下的伸出长度为12mm，锁止状态下锁舌的弯钩部分与锁体中心的横向距离为22mm，设计柜体内部的锁挡片时，需要保证挡片位置处于锁舌的旋转行程范围内，挡片与面板内侧的距离控制在3-5mm，既可以保证锁舌顺利勾住挡片，也不会因为间隙过大导致锁止后抽屉或门板出现旷量。锁芯端面的钥匙槽为一字型结构，配套的平板钥匙结构简单，复制成本低，适合对防盗等级要求不高、需要频繁开合的使用场景，如果是有高防盗需求的场景，可以在这个基础结构上更换为弹子数量更多的蛇形槽锁芯，不需要改动锁体的外部安装尺寸，即可完成防盗等级的升级。

　　在做柜体结构的三维装配校核时，可以直接将这个锁具模型装配到对应的面板开孔位置，模拟钥匙旋转、锁舌转动的全行程动作，检查锁舌在运动过程中是否会与柜体内部的导轨、线槽、安装支架等构件发生干涉，提前排查结构设计冲突，避免实际生产组装时才发现锁具无法正常开合的问题。很多新手结构设计师在选型这类锁具时，经常会忽略锁舌旋转的空间需求，只核对了锁体的安装开孔尺寸，没有预留锁舌转动的内部空间，导致组装后锁舌被内部构件挡住，无法完成锁止动作，借助完整的三维模型进行行程模拟，就可以完全规避这类低级设计失误。另外这类锁具的锁舌方向可以根据实际安装方向进行调整，松开锁体尾部锁舌的固定螺丝，就可以旋转锁舌的朝向，适配左开、右开、上开、下开等不同的柜门开启方向，不需要单独采购不同朝向的锁具，可大幅减少备件的种类，降低生产与维护的物料管理成本。
