装载机捆抓斗过渡连接架结构设计

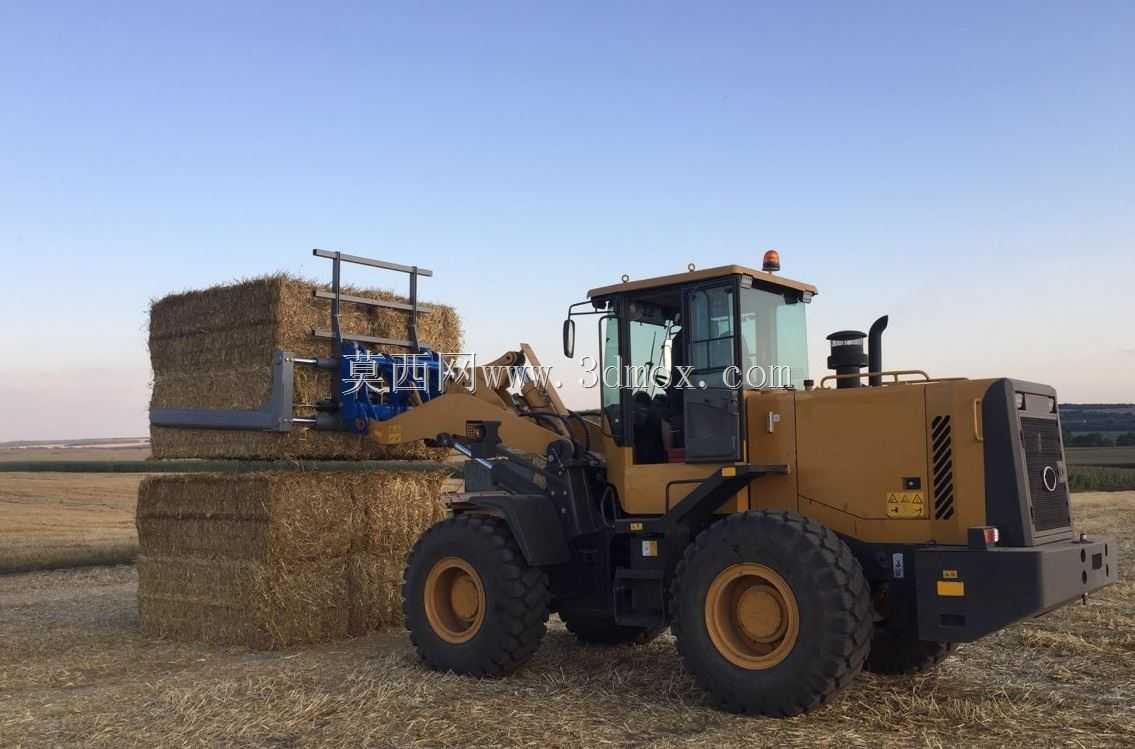

　　在农牧场秸秆收储、生物质原料转运的作业场景里，轮式装载机搭配属具完成方草捆堆垛、转场、装卸是效率最高的作业模式之一，而捆抓斗与装载机动臂前端的连接过渡架，是决定属具适配性、作业可靠性的核心结构件。这类过渡架的核心作用，是匹配装载机原厂快换接头或者动臂端的安装孔位，同时承接捆抓斗的开合机构、夹持臂的载荷传递，避免属具直接连接动臂带来的应力集中、安装干涉问题。

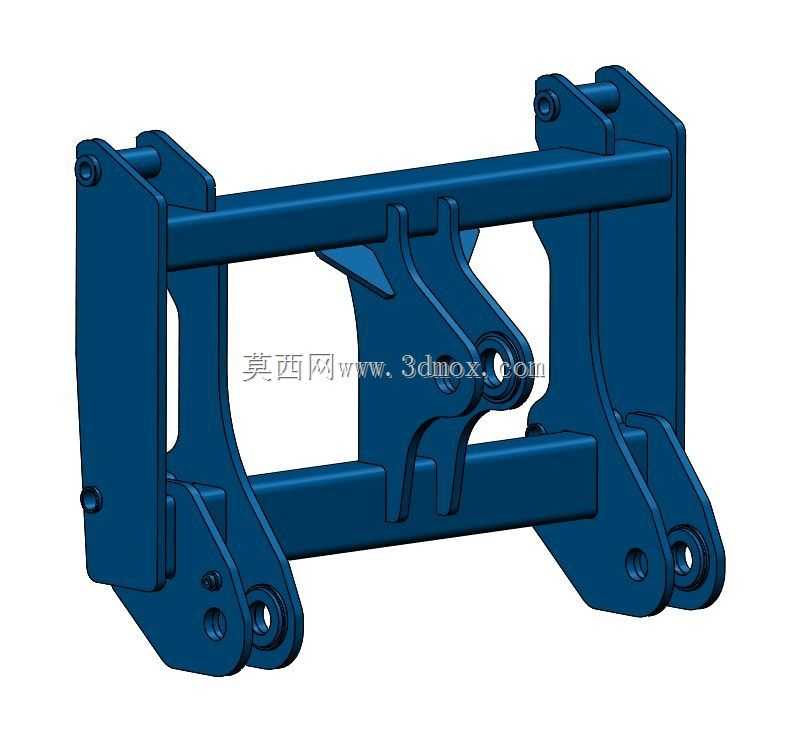

　　从结构设计逻辑来看，过渡架整体采用箱型焊接结构作为主体承载框架，主体板材选用低合金高强度结构钢，兼顾焊接工艺性与重载下的抗变形能力。框架朝向装载机的一侧，严格匹配对应吨位装载机的动臂铰接点间距、摇臂连接销孔位置，销孔处预先加工衬套安装位，压装耐磨铜套后可降低铰接处的磨损速率，日常维护仅需定期加注润滑脂即可，无需频繁更换结构件。朝向捆抓斗的一侧，预留抓斗开合油缸的安装支座、夹持臂的铰接耳板，耳板位置经过载荷校核，确保草捆抓取时的夹持力、举升时的重力载荷能均匀传递到过渡架主体，不会出现局部应力过载导致的焊缝开裂、耳板变形问题。

　　实际作业中，方草捆的单捆重量通常在300-500kg区间，堆垛作业时单次最多可同时夹持两到三捆草捆，加上属具自身重量，过渡架需要承受的瞬时动载会达到额定静载的1.5倍以上，因此设计时在框架的受力拐点处都增设了加强筋板，筋板的布置方向顺着载荷传递路径排布，避免冗余材料增加不必要的整机重量。安装边界方面，过渡架的整体宽度控制在1.2米以内，不会超出装载机前轮的外侧宽度，确保田间狭窄通道、仓库堆垛间隙内的转向通行不受影响；上下铰接点的间距严格遵循对应吨位装载机的原厂尺寸规范，无需对动臂、摇臂进行二次切割焊接即可完成装配，适配常规3吨、5吨级轮式装载机的安装接口。

　　从功能特性上看，该过渡架除了基础的连接承载作用，还在框架上部预留了液压管路的走线固定位，捆抓斗的开合油缸液压油管可以沿着过渡架的侧边排布，通过管卡固定，避免作业过程中管路晃动、与草捆或者地面障碍物剐蹭导致的油管破损。框架下部预留了挡料板的安装孔位，可根据作业需求加装小型挡料结构，防止草捆碎屑落入铰接缝隙造成卡滞。设计过程中充分考虑了野外作业的恶劣工况，所有外露的焊接边缘都做了倒角打磨处理，避免应力集中，整体结构做了抛丸除锈后喷涂耐磨防锈漆面，可适应田间高湿度、多扬尘的作业环境，降低结构锈蚀速率。

　　在实际选型适配时，需要注意过渡架的铰接销孔直径必须与装载机端的销轴尺寸匹配，不同品牌同吨位装载机的动臂端安装尺寸存在细微差异，建模时已将关键安装参数做了参数化处理，可根据具体机型快速调整孔位间距、耳板厚度，无需重新搭建整体框架结构。结构的重心位置经过反复校核，安装后不会导致装载机前端载荷过度前移，避免影响整机的转向灵活性与行驶稳定性，举升作业时动臂举升到最高位置时，过渡架与捆抓斗的组合结构不会与装载机的动臂横梁、铲斗油缸发生运动干涉，确保全行程范围内的动作顺畅。
