农用喷雾设备配套塑料油箱固定框架结构

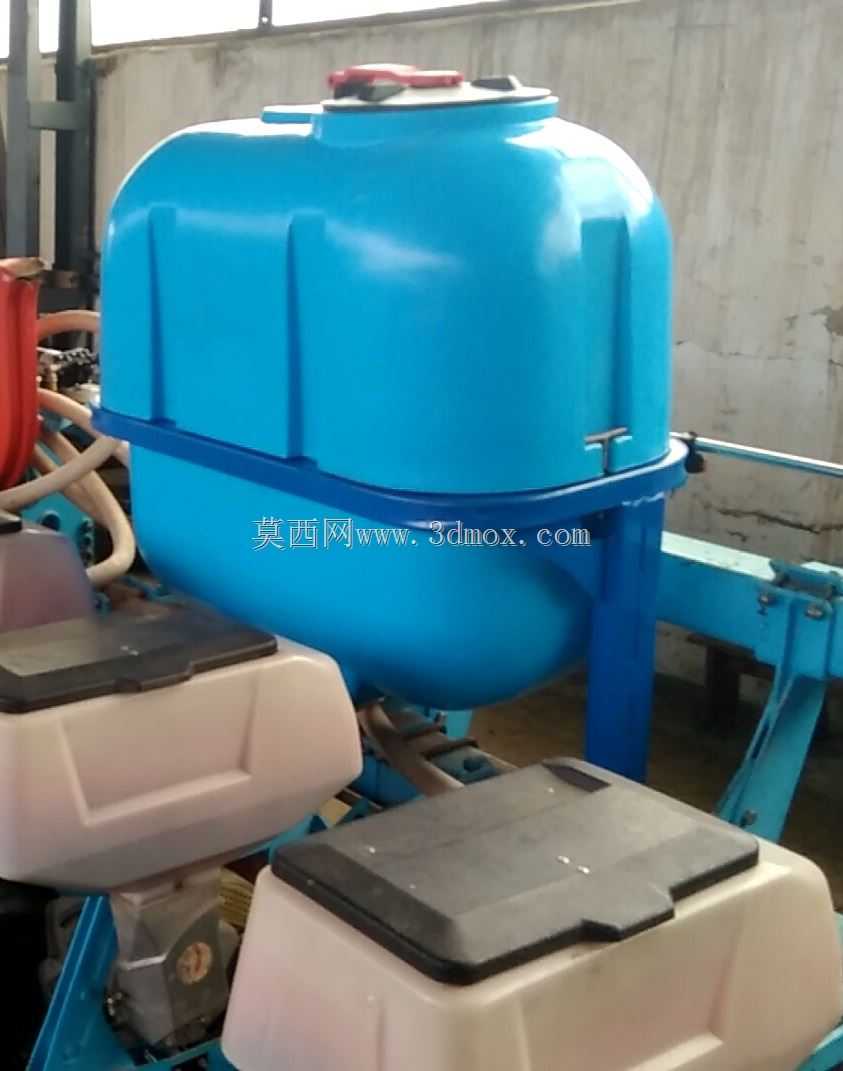

　　这套框架结构主要配套自走式农用喷雾设备使用，核心作用是承托大容量塑料燃油箱，解决田间作业时机身颠簸带来的储油部件移位、晃动磨损问题。从实际应用场景来看，这类带框架的油箱总成多搭载在轮式喷杆喷雾机、果园风送喷雾设备上，作业环境多为凹凸不平的耕地、果园林地，设备行进过程中会持续产生低频振动，同时转向、爬坡时油箱内燃油晃动会带来额外侧向载荷，框架的设计首先要满足这类动态工况下的结构强度要求，避免长期使用出现焊缝开裂、固定点松脱的问题。

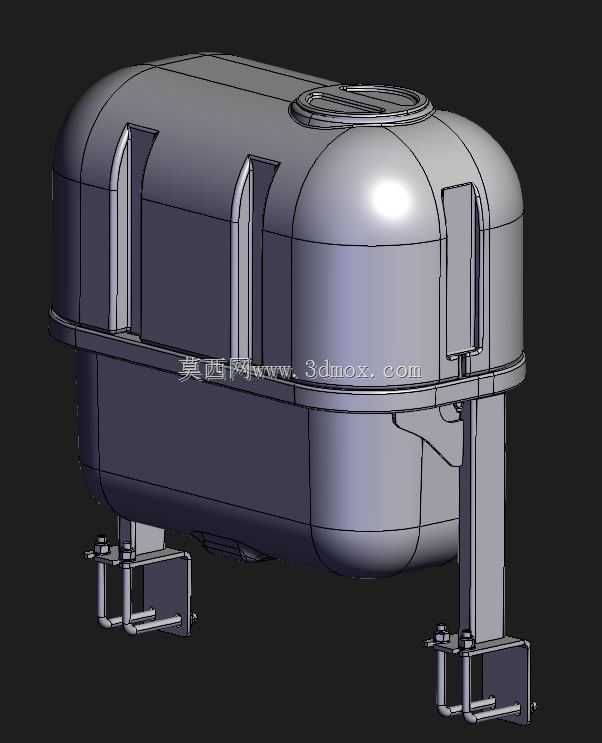

　　从功能特性上看，框架采用环形抱持加底部支撑的组合结构，上部环形箍带贴合塑料油箱中部的加强筋位置，既可以限制油箱上下窜动，又不会过度挤压塑料箱体导致应力集中——毕竟滚塑成型的塑料油箱虽然耐冲击、抗腐蚀，但局部压强过大容易出现蠕变变形，长期使用会出现渗漏隐患。底部支撑结构采用多根折弯型钢焊接成网格状托面，接触位置预留了橡胶缓冲垫的安装槽，实际装配时会垫上5mm厚的耐油橡胶垫，一方面隔绝机身振动直接传递到箱体，另一方面避免金属框架边缘割伤油箱外壁。框架侧面预留了油管穿装的缺口，位置刚好对应油箱出油口的安装高度，装配时不用额外弯折油管就能完成油路连接，减少了油路弯折带来的供油不畅风险。

　　设计思路上，这套框架没有采用整体包覆式结构，而是做了半开放设计，一方面是为了减重，毕竟农用设备对整机重量敏感，过重的固定结构会增加不必要的负载，另一方面半开放结构方便日常检查油箱外观、紧固固定螺栓，也能让油箱外壁保持通风，避免夏季作业时箱体温度过高。框架的安装脚位完全匹配对应型号喷雾机的机架安装孔位，四个固定支脚都做了外翻边处理，每个支脚开两个长圆孔，长圆孔的长度方向预留了5mm的安装调整量，既能抵消机架焊接时的孔位误差，也能在长期使用出现轻微位移时方便调整紧固。

　　从安装边界尺寸来看，框架整体内径刚好适配对应规格的卧式滚塑油箱，油箱装入后上部预留了30mm的间隙，刚好容纳油箱盖及加油时溢出的少量燃油导流，不会让燃油直接流到框架或机身上。框架下部距离设备机架的安装面高度为120mm，这个高度刚好避开了机架上的液压管路、线束走向，不会和其他部件产生干涉。框架侧向突出油箱本体的尺寸不超过80mm，不会超出设备的整机宽度，避免田间作业时刮蹭作物或障碍物。另外框架的焊接位置都做了圆角打磨处理，没有尖锐毛刺，一方面避免装配时划伤操作人员，另一方面也减少了应力集中点，提升长期交变载荷下的结构疲劳寿命。实际测试中，这套框架在满载燃油的状态下，经过连续100小时的颠簸路面模拟测试，固定点位移量不超过1mm，箱体没有出现磨损、变形的情况，完全满足农用设备的户外作业需求。
