35mm宽电气安装DIN导轨穿孔结构设计

　　在低压电气柜、工业控制箱、PLC成套设备的装配场景中，DIN导轨是承担元器件承载、安装定位的核心基础配件，本次设计的35mm规格导轨完全适配行业通用安装标准，可兼容绝大多数断路器、接线端子、继电器、小型PLC模块等标准卡装式电气元件，无需额外定制安装支架即可完成元件的快速卡装固定。从实际使用场景出发，这类导轨常被应用在工厂自动化产线控制箱、楼宇配电竖井、设备旁侧操作箱、新能源配套电控柜等场景中，安装时既可以通过导轨背部的平面贴合安装基准面，也可借助本次设计的穿孔结构完成螺钉锁附固定，相比无孔导轨的压片固定方式，穿孔锁附的抗振动能力更强，在设备伴随机械振动、运输颠簸的使用场景下，能有效避免导轨移位、元件松脱的问题。

　　设计阶段首先锁定了行业通用的35mm宽度、7.5mm侧边高度的标准截面尺寸，这个尺寸是经过行业长期验证的通用规格，卡装元件时，元件自带的弹簧卡扣可完全卡入导轨侧边的卷边结构，卡扣的形变量刚好匹配7.5mm的侧边高度，既不会因为侧边过高导致卡扣无法卡入到位，也不会因为侧边过矮导致卡扣卡接量不足、受外力容易脱出。导轨的截面采用了冷弯成型的等厚板材设计，板材厚度选用常规电气安装场景通用的规格，侧边做了内卷边处理，一方面提升导轨自身的截面惯性矩，增强长跨度安装时的抗弯曲能力，避免多排重型端子安装后导轨出现中部下挠变形；另一方面内卷边的圆弧结构可避免安装、维护时划伤操作人员手部，也能防止元件卡扣被锐边割损降低弹性。穿孔设计上，

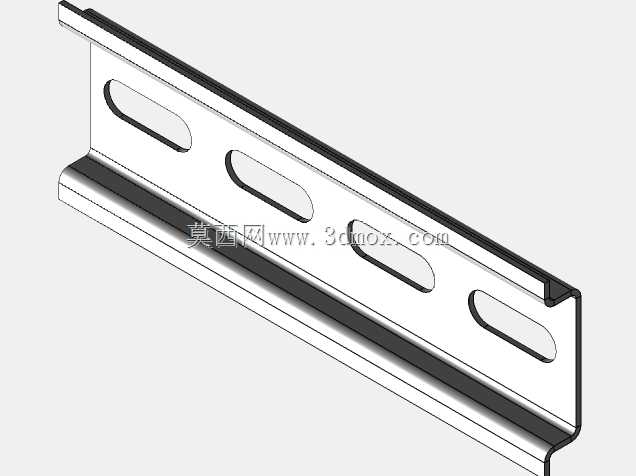

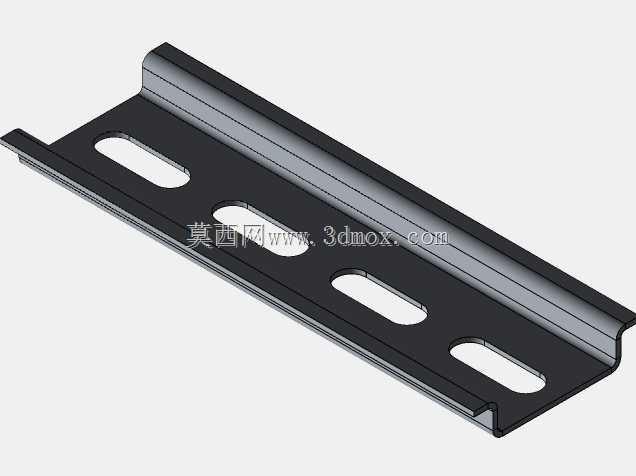

　　本次采用的长圆孔结构沿导轨长度方向等距排布，长圆孔的长度方向与导轨长度方向一致，这种设计可以抵消安装孔位的加工误差，现场安装时即使安装基准面上的螺钉孔位存在少量轴向偏差，也可以通过长圆孔的调节余量完成对位，无需重新扩孔调整。孔位的间距设置参考了常规电控柜的安装梁间距、常见元件的安装跨度，既保证了足够的锁附点密度，让导轨在满装元件时每个固定点的受力处于合理范围，也不会因为孔位过密导致导轨截面强度被过多削弱。从安装边界来看，导轨的背部为完全平面结构，安装时与安装面的贴合间隙可控制在0.1mm以内，不会因为背部存在凸起导致安装后导轨翘曲；导轨的两端可根据实际安装长度任意裁切，裁切后的截面只需去除毛刺即可正常使用，不会影响元件的卡装效果。

　　在实际选型使用时，设计人员可根据柜内安装空间的长度需求裁切对应长度的导轨，安装时先将螺钉穿过导轨上的长圆孔预锁在安装基准面上，调整好导轨的水平度、前后位置后再逐一锁紧螺钉，之后只需将电气元件的卡扣对准导轨侧边，稍用力按压即可完成元件的卡装固定，拆卸元件时用一字螺丝刀撬动元件卡扣的解锁位即可轻松取下，整个装配过程无需额外定制安装孔位，能大幅提升成套电气设备的装配效率。相比市面上部分非标准导轨，这款导轨的截面尺寸公差控制严格，侧边的平行度、卷边的圆弧半径都符合通用卡装元件的适配要求，不会出现部分元件卡接过松容易滑动、部分元件卡接过紧无法装入的问题；穿孔的位置度也经过合理设计，锁附螺钉时螺钉头可完全沉入孔位周边的平面，不会出现螺钉头凸起干涉元件背部安装面的情况。在长期使用场景下，导轨的镀锌层（常规表面处理）可应对普通工业环境的防腐蚀需求，穿孔边缘的钝化处理也能避免长期使用后孔位出现锈迹扩张的问题，即使在温差变化较大的户外电控箱场景中，导轨的形变量也处于元件可适配的范围内，不会因为热胀冷缩导致元件卡接失效。
