35mm宽标准电气安装DIN导轨结构

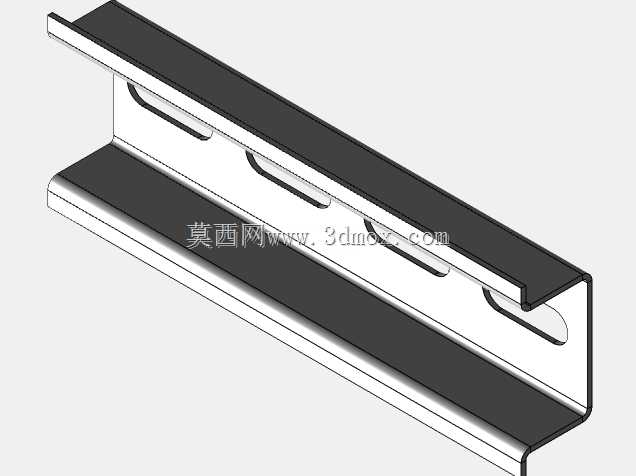

　　在低压电气柜、工业控制箱、楼宇配电模块的装配场景里，DIN导轨是几乎绕不开的基础安装载体，这款35mm宽度规格的导轨，正是目前全球电气行业通用的顶帽型安装轨标准规格，适配绝大多数断路器、继电器、接线端子、PLC模块、信号隔离器等标准电气元件的卡装需求。从实际装配的角度看，这类导轨的核心作用是为电气元件提供统一的安装基准，省去了每个元件单独打孔固定的繁琐工序，元件可以直接通过背部的卡扣卡在导轨上，后期维护更换元件时，只需要拨动卡扣就能快速拆装，大幅提升柜内装配和运维的效率。这款导轨的截面采用经典的C型顶帽结构，两侧的翻边高度为15mm，刚好匹配标准电气元件卡扣的卡入深度，翻边的圆角经过设计，既可以保证卡扣卡入时的顺滑度，

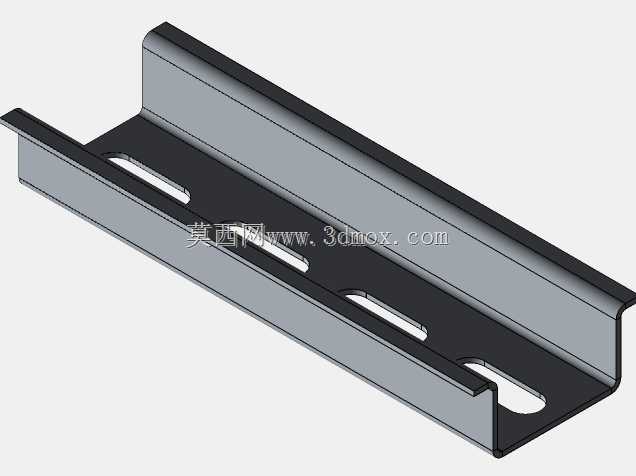

　　又能避免尖锐边角划伤安装人员的手部，同时翻边的厚度经过力学校核，在卡满重载元件时不会出现翻边变形导致元件松脱的问题。导轨底板上开设的长圆形安装孔，是考虑到实际安装时的孔位公差补偿，现场安装时如果柜体安装梁上的预打孔位存在小范围的位置偏差，不需要重新扩孔，直接通过长孔调整导轨的固定位置即可，长孔的长度方向沿导轨长度方向设置，调整行程可以覆盖常规安装的公差范围，降低现场安装的返工率。从设计思路上看，这款导轨没有多余的结构，完全围绕安装可靠性和装配便捷性展开，截面的弯折角度控制在90度±0.5度的公差范围内，保证元件卡入后不会出现倾斜晃动，导轨的板材厚度选用常规电气安装的标准厚度，兼顾结构强度和材料成本，不会因为过薄导致承重不足，

　　也不会因为过厚造成材料浪费和卡装阻力过大。在安装边界上，这款导轨可以根据实际柜内的安装空间裁切任意长度，端部不需要做特殊处理，只要去除裁切产生的毛刺就可以直接使用，导轨的安装孔间距按照常规电气柜的安装梁间距设置，固定时采用标准的M4或者M5螺丝就可以完成固定，不需要特殊的紧固件。在实际应用中，这类导轨不仅用在工业配电柜里，在小型的控制盒、智能家居的弱电箱、自动化设备的分线盒里也大量使用，只要是需要集中安装标准化电气元件的场景，都能看到这类导轨的身影。导轨的表面处理采用常规的镀锌或者喷塑工艺，具备基础的防锈能力，适配工业现场的一般使用环境，如果是在腐蚀环境下使用，也可以更换不锈钢材质的同规格导轨，安装尺寸完全兼容。在三维建模过程中，

　　这类导轨的建模重点在于截面轮廓的准确性，尤其是两侧翻边的尺寸、卡槽的宽度，这些尺寸直接决定了后续装配时标准元件能不能正常卡装，很多新手建模时容易忽略翻边的圆角和卡槽的间隙尺寸，导致建出来的导轨和标准元件装配时出现干涉或者卡不住的问题，实际建模时需要严格按照DIN标准的尺寸要求绘制截面草图，再通过拉伸命令生成基础实体，之后切除安装长孔，最后对锐边做倒角处理，就能得到符合实际使用要求的导轨模型。在做柜内布局设计时，导轨的长度需要根据排布的元件总宽度加上预留的散热间隙、接线空间来确定，通常在排布完所有元件后，两端会预留10-20mm的余量，方便后期增加元件或者调整位置，导轨的安装位置需要和柜内的走线槽配合，保证元件的接线可以顺畅进入走线槽，不会出现线缆弯折半径过小的问题。另外，这类导轨在垂直安装和水平安装时的承重能力有区别，垂直安装时元件的受力方向和导轨卡装方向垂直，承重能力更强，水平安装时如果元件重量较大，需要在元件底部增加支撑或者在导轨上增加固定点，避免元件长时间受力下滑。从结构细节上看，导轨底板和安装面完全贴合，不会出现翘曲，保证固定螺丝锁紧后导轨不会出现变形，安装孔的沉头设计可以让螺丝头部完全埋入导轨底板，不会突出表面影响元件的卡装，这些细节都是实际生产安装中总结出来的实用设计，没有花哨的结构，每一处结构都服务于实际的安装使用需求。
