小型卧式滑动开关KLS7-SS02结构设计

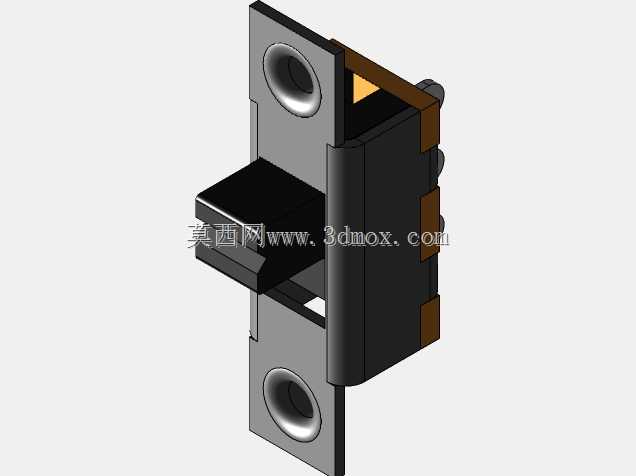

　　在手持通讯终端、小型便携工控设备、车载通讯模块这类空间紧凑的电子设备内部，板载式滑动开关是承担电路通路切换、功能档位切换的核心基础元件，本次呈现的KLS7系列滑动开关，就是针对这类高密度安装场景开发的卧式侧滑结构件。不同于常见的立式直按开关，这款滑动开关采用侧推操作的结构逻辑，操作拨块突出于开关本体侧面，适配设备外壳侧置按键的布局需求，不需要在设备面板上预留垂直按压的行程空间，能进一步压缩设备内部的垂直方向安装余量，尤其适合厚度控制严苛的超薄通讯类产品。从结构设计逻辑来看，这款开关采用金属安装支架与绝缘本体嵌合的组装方式，两侧带安装孔的金属支架直接从本体上下两端延伸而出，安装孔为通孔设计，适配M2规格的盘头螺丝或者热熔铜柱铆接固定，

　　安装时支架直接贴合设备PCB板或者内部塑胶安装基面，能将开关操作时产生的侧向推力直接传导到设备基体上，避免长期操作后开关引脚出现脱焊、本体移位的问题。开关的绝缘本体采用耐高温热塑性材料注塑成型，内部嵌装导电接触铜片与定位弹片，滑动拨块的行程设置有明确的档位阻尼感，操作时能通过触感清晰判断档位切换状态，避免出现虚位、档位模糊的问题，接触铜片采用镀金工艺处理，能在低电压小电流的通讯电路中保持稳定的接触电阻，减少信号传输过程中的损耗与接触不良故障。从安装边界尺寸来看，这款开关的整体外形为长方体结构，金属安装支架的两个安装孔中心距为15mm，本体宽度控制在7mm以内，厚度方向突出安装基面的尺寸不超过10mm，焊接引脚采用标准2.

　　54mm间距的直插式设计，能直接适配通用洞洞板、量产PCB板的孔位布局，不需要额外定制特殊孔位的电路板，降低整机的PCB设计成本。在实际设备选型应用中，这类滑动开关通常承担设备电源通断、通讯频段切换、功能模式选择的作用，相比轻触开关，它的档位保持特性不需要持续施加按压力，适合需要长期保持固定通路状态的电路场景，比如手持对讲机的功率切换、便携采集终端的工作模式切换、车载通讯模块的频段选择等场景，都能看到这类结构开关的应用。在三维建模过程中，需要重点关注滑动拨块的行程余量设计，拨块与本体之间的配合间隙要控制在0.1mm到0.15mm之间，间隙过小会出现滑动卡滞，间隙过大则会出现拨块晃动、档位定位不准的问题；

　　同时金属安装支架的平面度公差要控制在0.1mm以内，避免安装时支架翘曲导致本体受力变形，影响内部接触片的滑动顺畅度。另外开关本体与焊接引脚的位置度公差需要严格管控，引脚相对于安装基准面的垂直度偏差不能超过0.2mm，否则过波峰焊时会出现引脚插不进PCB孔、焊接偏移的问题。在结构可靠性设计上，这款开关的内部定位弹片采用不锈钢材料冲压成型，弹性寿命能满足万次以上的滑动操作需求，绝缘本体的耐温等级达到260摄氏度，能适配无铅波峰焊的高温焊接工艺，不会出现焊接过程中本体融化、变形的问题。针对通讯类设备的抗干扰需求，开关的金属安装支架可以直接连接设备地，在开关本体外部形成简易的电磁屏蔽层，减少开关切换过程中产生的电弧信号对周边射频电路的干扰，这也是这类金属支架式滑动开关在通讯设备中被广泛应用的重要原因。在实际装配过程中，需要注意滑动拨块的操作方向要与设备外壳的按键开口方向对齐，拨块顶端与外壳按键的配合间隙要预留0.3mm左右的余量，避免外壳装配公差挤压拨块导致开关长期处于受力状态，出现内部接触片异常磨损、档位自动移位的问题。
