CEE标准32A法兰式工业公头插座结构

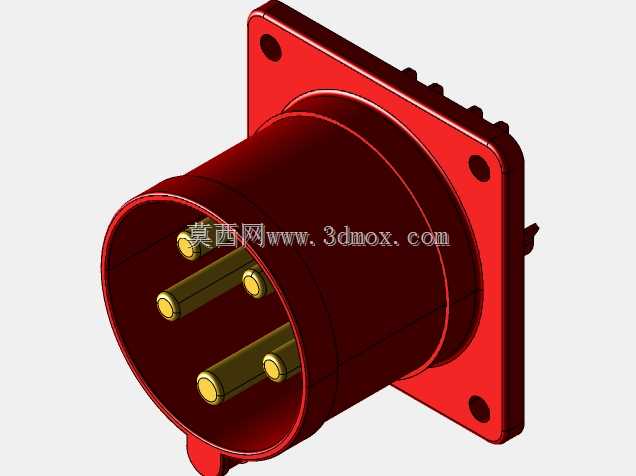

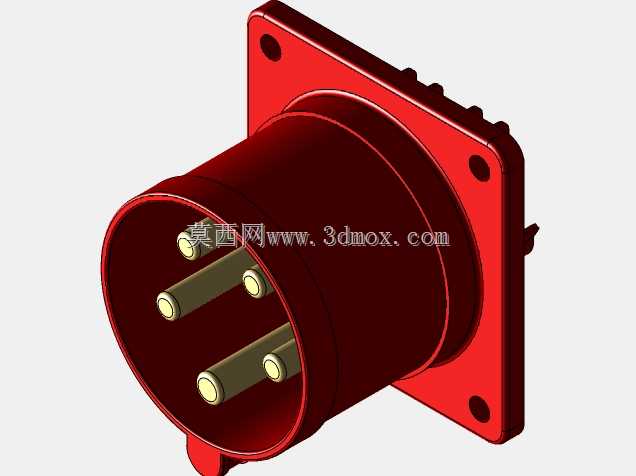

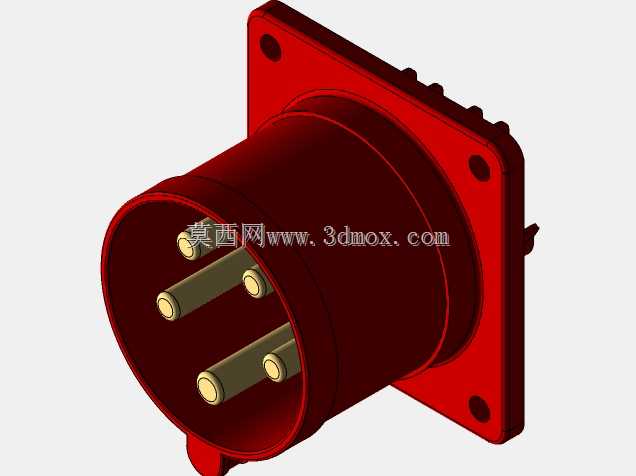

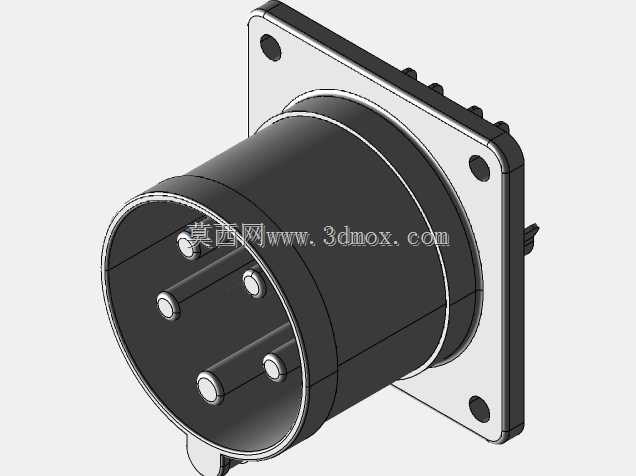

　　在工业配电、户外临时供电、舞台灯光供电、港口码头设备接驳这类场景里，经常会遇到需要在设备柜体、墙面、设备外壳面板上固定安装供电公端接插件的需求，这类接插件既要保证大电流下的接触可靠性，也要满足安装后的结构强度，同时还要符合通用工业接插件的互换标准，避免不同品牌同规格产品无法适配的问题。这款法兰式工业公头就是针对这类面板固定安装场景设计的接插件结构，整体采用方形法兰安装结构，法兰本体尺寸为70mm×70mm，安装孔位采用56mm×56mm的孔距设计，四个安装孔分布在法兰四个角位，安装时可以直接通过螺栓穿过安装孔将整个接插件固定在预制好开孔的面板上，法兰与面板贴合的面可以加装密封胶圈，满足户外或者潮湿环境下的防护需求，避免水汽、

　　粉尘从安装缝隙进入接插件内部造成接触不良或者短路问题。接插端采用四芯插针结构，适配32A额定电流的供电接驳需求，插针采用黄铜基材表面镀镍处理，既保证导电性能，也提升了插针的耐磨与抗氧化能力，多次插拔后也不会出现接触电阻过大的问题；插针外围的绝缘筒体采用高强度工程塑料注塑成型，绝缘性能满足工业低压配电的耐压要求，同时筒体的结构做了导向限位设计，与对应母头对接时可以快速对位，避免插针被顶弯或者错位插接的问题。从结构设计的角度来看，这款接插件的建模过程首先要确定法兰安装面的基准，以法兰背面作为安装贴合基准面，先绘制70mm见方的法兰外轮廓，再定位四个安装孔的中心位置，保证56mm的安装孔距公差控制在±0.1mm以内，

　　避免现场安装时出现孔位对不上的问题；之后再向前拉伸构建绝缘筒体部分，筒体的外径要匹配对应母头的内孔尺寸，保证插接后的配合间隙在合理范围，既不会因为间隙过大出现接插晃动，也不会因为间隙过小导致插拔阻力过大。插针的排布要严格遵循CEE标准的相位排布要求，保证接地、相线、零线的位置与同规格母头完全对应，避免出现相位接反的安全隐患；插针的伸出长度要做统一控制，保证接地插针优先接触，相线与零线插针后接触，拔出时接地插针最后断开，符合工业接插件的安全设计规范。法兰与筒体的衔接位置做了圆角过渡处理，既可以降低注塑成型时的应力集中问题，也能避免安装时尖锐边角划伤操作人员；法兰侧边做了防滑的齿状结构，在拧紧固定螺母或者对接插头时，

　　可以增加手部与接插件的摩擦力，方便操作。这类法兰式工业插头相比普通的明装插头，最大的优势是安装后结构稳固，不会因为线缆拖拽导致接插件松动脱落，非常适合固定安装在设备的进线端，比如大型工业设备的柜体侧壁、户外配电箱的面板、移动发电车的输出面板、舞台灯光桁架的供电分线盒上，长期使用也能保持稳定的连接性能。建模过程中还要注意插针与绝缘筒体的配合公差，插针与筒体的安装孔采用过盈配合设计，保证插针不会因为多次插拔出现松动后退的问题；筒体内部的插针根部做了加强筋结构，分散插针受到的侧向力，避免插针受侧向力时根部断裂。另外法兰的厚度设计也经过考量，过薄会导致安装后法兰变形，密封性能下降，过厚则会浪费材料同时增加整体重量，3mm左右的法兰厚度既可以满足M5螺栓的锁紧强度要求，也能控制整体的重量与材料成本。在实际选型应用中，这款接插件可以适配380V三相四线制的供电场景，额定电流32A可以满足最大功率21kW左右的设备供电需求，覆盖大部分中小型工业设备、临时大功率负载的接驳需求，标准的安装尺寸也可以直接替换同规格的其他品牌同类型产品，不需要重新在面板上开孔，降低设备维护时的替换成本。
