标准6U机架安装面板结构设计

　　在通讯机房、工业测控机柜、标准19英寸机架集成场景中，机架安装面板是填补机架空位、规整内部走线、屏蔽电磁干扰、预留设备扩展位的核心钣金结构件，本次设计的6U规格安装面板，完全适配标准19英寸机架的安装孔位规范，可直接替换同规格盲板或定制开孔面板使用。从实际工程应用来看，这类面板常被用在通讯基站机柜、工业PLC控制柜、音视频矩阵机架、测试仪器集成机柜中，当机架内未插满功能模块时，安装对应规格的面板可以避免机柜内部形成紊流风道，保障散热气流沿预设路径流经发热设备，同时阻挡外界灰尘、杂物进入机柜内部，也能避免运维人员误触机柜内部带电部件或尖锐结构，提升机房运维的安全性。

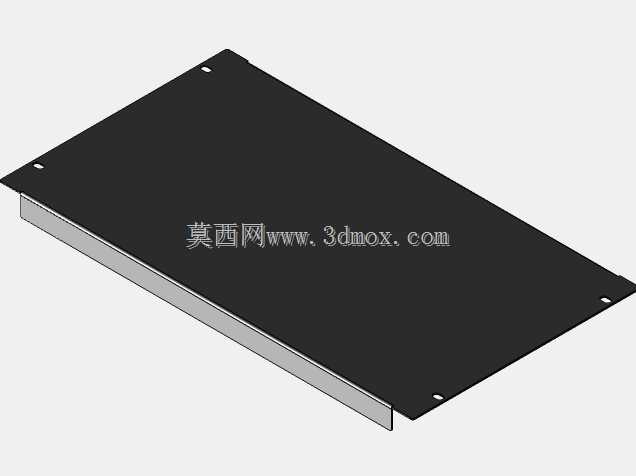

　　设计过程中首先锚定标准19英寸机架的安装边界，整体宽度严格匹配机架立柱内侧的安装间距，高度遵循6U的机架单位规范，单U高度为44.45mm，6U对应总高度预留足够的安装公差，避免与上下相邻的设备面板产生干涉。面板主体采用平板式钣金结构，板材厚度选用常规机柜配件通用的冷轧钢板厚度，兼顾结构刚性与轻量化要求，不会给机架立柱造成额外的承重负担。面板的四个安装角位做了适配机架安装孔的定位设计，安装孔位与标准机架的方孔螺母位置完全对齐，无需额外打孔即可直接用标准机柜螺丝固定，安装时不需要调整机架立柱位置，单人即可完成快速装配。

　　从结构细节来看，面板的上下边缘做了向内的折弯翻边处理，一方面提升面板整体的抗弯折强度，避免长尺寸面板在运输或安装过程中出现翘曲变形，另一方面翻边结构可以遮挡面板与相邻设备之间的缝隙，进一步提升机柜的密闭性，优化风道的密封效果。面板表面做了均匀的哑光导电氧化处理，既可以提升钣金件的防锈耐腐蚀能力，适配机房长期恒温恒湿的运行环境，也能保证面板与机架立柱之间的导电连续性，实现可靠的电磁屏蔽效果，降低外界电磁信号对机柜内部敏感通讯设备的干扰，也避免内部设备的电磁信号向外泄露。

　　在实际选型使用时，这类面板既可以作为盲板直接封堵机架空位，也可以根据后期设备扩展需求，在面板平面上二次加工开孔，安装电源插座、信号接口、通风过滤网、状态指示灯等配件，无需重新定制整体面板结构，具备很强的改造灵活性。面板的安装孔位做了沉头处理，固定螺丝安装后螺丝头不会突出面板表面，保持机架正面的平整度，不会影响相邻设备的安装与拆卸，也避免突出的螺丝头刮擦运维人员的衣物或皮肤。对比市面上常见的薄款塑料盲板，这款金属材质的6U安装面板具备更长的使用寿命，不会因为长期受热出现老化变形，也具备更好的阻燃性能，符合机房设备的防火安全要求。

　　在三维建模过程中，所有安装孔位的定位尺寸、折弯半径、板材厚度参数都严格遵循钣金加工的工艺规范，折弯处预留了合理的工艺缺口，避免折弯时出现板材撕裂或起皱的问题，模型的装配基准完全对齐标准机架的安装基准，导入装配环境后可以直接与标准机架立柱完成虚拟装配，验证安装干涉情况，不需要额外调整尺寸参数。对于结构设计人员来说，这个模型可以直接作为标准件导入机柜整体装配方案中，快速完成机架空位的封堵设计，也可以在这个基础模型上修改开孔位置、调整板材厚度、更换表面处理工艺，快速衍生出不同功能的定制面板，大幅缩短同类型零件的建模周期。在设备集成项目中，提前在三维布局中配置对应规格的安装面板，可以精准统计机柜配件的物料清单，避免施工时出现配件缺失、规格不匹配的问题，提升现场装配的效率。
