工业现场嵌入式操作面板安装柜体结构

　　这套结构针对工业现场人机交互终端的安装防护需求设计，核心解决触控显示屏在产线工位、设备侧端的固定、防护与布线规整问题。日常在离散制造车间的设备旁，操作面板是一线操作人员与设备控制系统交互的核心端口，既要保证触控操作的便捷可达，又要规避车间内切削液飞溅、粉尘堆积、意外磕碰对屏体及内部接线的损伤，这套柜体结构正是围绕这类实际工况做的针对性设计。

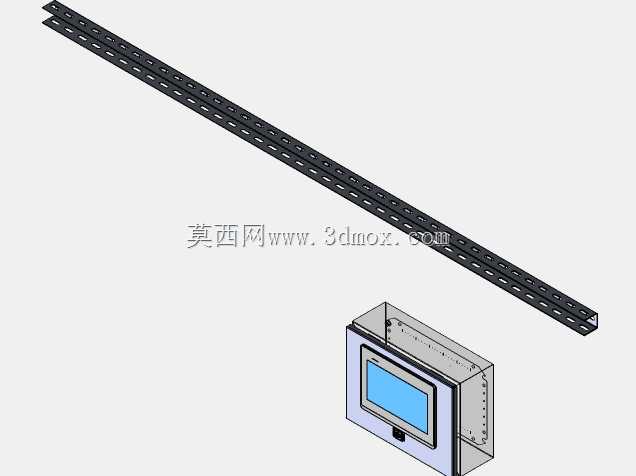

　　从结构组成来看，整套构件分为嵌入式屏体安装仓与配套安装导轨两部分。安装仓采用薄钢板折弯成型的围合结构，正面预留与触控显示屏匹配的开口，屏体嵌入后正面与仓体边框齐平，既避免屏体突出受外力撞击，也能减少粉尘、液滴在屏体边缘的堆积；仓体侧边预留多组标准安装孔位，既可以通过配套的长导轨做壁挂式、设备机架侧装的高度调节，也能直接固定在立式支架的安装平面上，适配不同工位的操作高度需求。仓体内部预留足够的布线空间，屏体的供电线缆、通讯线缆可以从仓体背部的过线孔引出，顺着导轨的镂空槽规整排布，避免线缆外露被拉扯、剐蹭，也能让现场布线更整洁，减少后期运维的理线工作量。

　　配套的长导轨采用等距冲孔的冷轧钢型材，孔位间距匹配通用工业安装标准，安装时可以根据现场的安装点位间距灵活调整固定位置，不需要额外现场打孔适配，降低现场安装的施工难度。导轨的截面做了折边加强处理，即使是一米以上的长跨度安装，也不会因为屏体仓的重量出现中部下挠变形，保证屏体安装后的水平度，避免长期倾斜导致的触控识别偏差、内部接线受力松脱问题。导轨与屏体仓的连接采用快装式卡扣结构，安装时只需要将仓体背部的挂扣对准导轨的孔位卡入，再用两颗防松螺丝锁紧即可，后期如果需要更换屏体或者调整仓体位置，不需要拆卸整根导轨，单人即可完成拆装调整，适配产线迭代时的工位布局调整需求。

　　在安装边界的设计上，仓体的深度尺寸做了严格控制，既能够容纳常规7到10英寸工业触控屏的后部接线端子与驱动板，又不会因为仓体过深导致安装时占用过多的背部空间，不管是贴装在设备钣金外壁，还是嵌入到设备操作台的台面开孔内，都不会与设备内部的其他电控元件产生干涉。仓体的边框做了圆角钝化处理，避免操作人员靠近操作时被锐边划伤，表面采用哑光喷塑处理，既能够抵御车间常见的弱酸弱碱腐蚀，也不会因为车间照明反光影响操作人员查看屏幕内容。

　　从实际使用场景来看，这套结构既可以用在单机设备的操作端安装，比如小型加工设备、检测工位的触控屏固定，也可以多组并排安装在产线的集中操作段，配合导轨的长度裁剪适配不同的安装跨度，不需要重新开模制作不同长度的安装构件。仓体的下部预留了扩展孔位，可以根据需求加装急停按钮、状态指示灯等辅件，不需要额外在仓体上二次开孔，保证柜体的防护完整性。设计时也考虑了不同品牌屏体的适配性，安装孔位采用可调式长圆孔设计，只要是安装孔距在适配范围内的标准工业触控屏，都可以直接固定在仓内，不需要针对特定屏体单独做安装板加工，提升了构件的通用适配能力，减少设备配套时的定制化加工成本。

　　在防护性能的匹配上，仓体的拼接缝隙都做了折弯止口设计，配合安装时的密封胶条，可以达到常规工业场景要求的IP54防护等级，能够阻挡车间内的金属粉尘、飞溅的切削液雾进入仓内，保护屏体的电路板与接线端子，延长交互终端的使用寿命。导轨的冲孔做了去毛刺处理，避免安装时线缆穿过孔位被毛刺割破绝缘层，造成短路隐患，导轨的两端加装了塑料端盖，既能够避免导轨端部的锐边划伤安装人员，也能防止粉尘进入导轨的卡槽内部，影响仓体的滑动调整顺畅度。
