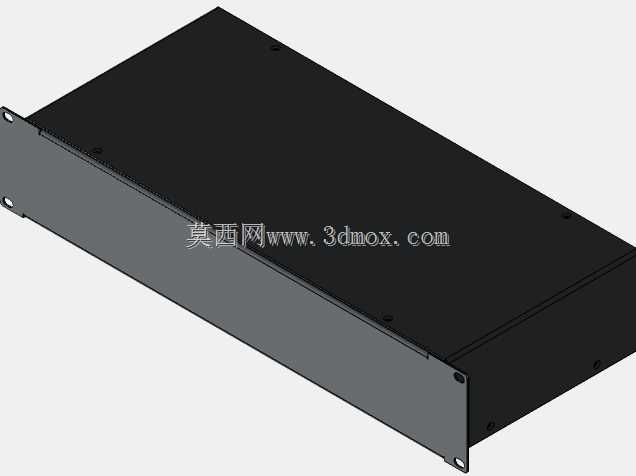

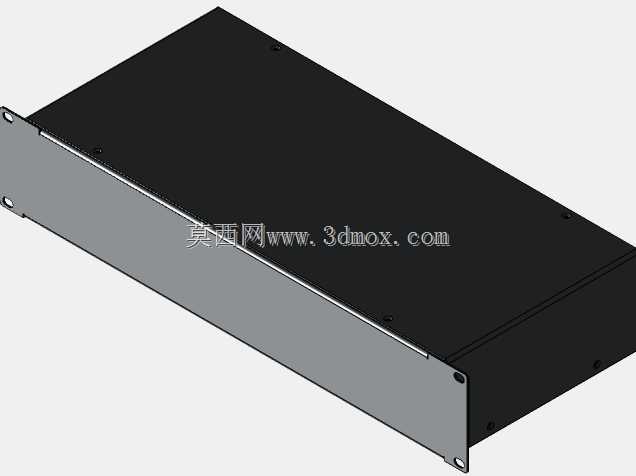

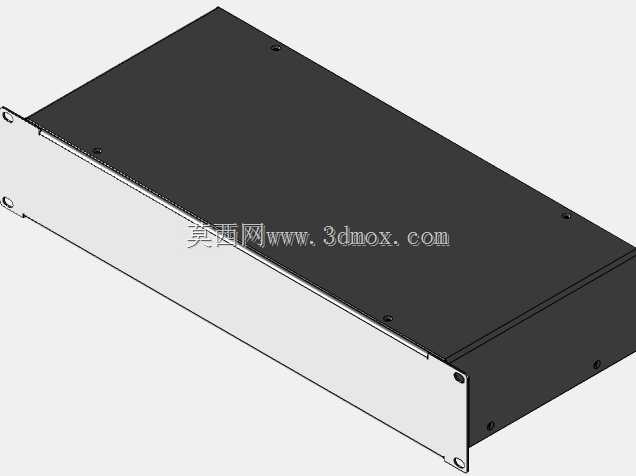

标准机架式2U电子设备安装机箱结构

　　在通讯机房、工业测控机柜、数据中心边缘节点这类标准19英寸机架部署场景中，2U规格的安装机箱是应用占比极高的承载结构，这类壳体需要同时兼顾设备安装兼容性、结构强度、电磁屏蔽与机架装配的适配性，本次设计的机架安装2U机柜正是针对这类场景开发的通用承载壳体。从实际使用场景来看，这类机箱主要用于容纳工业通讯网关、嵌入式测控单元、光纤中继设备、小型音视频矩阵这类不需要满配U位高度的电子设备，相比1U机箱拥有更充裕的内部布线与器件排布空间，相比4U及以上规格的机箱又能有效节省机架垂直安装空间，在高密度部署的机柜中可以灵活搭配不同高度的设备完成整柜布局。

　　设计阶段首先锁定的是标准机架的安装边界，严格遵循19英寸机架的安装孔位规范，两侧伸出的安装耳预留对应规格的固定孔位，可直接通过机柜螺丝固定在机架立柱上，不需要额外加装转换支架。机箱主体采用1.5mm厚度的金属板材加工，这个厚度选型是经过多轮验证的：如果板材过薄，机箱在装入较重的电源模块、印制板组件后容易出现中部下挠变形，长期使用会导致接插件接触不良；如果板材过厚，会额外增加整机重量，提升材料成本与加工难度，1.5mm的板材在搭配内部折弯加强筋后，完全可以满足常规电子设备的承载需求，同时整体重量控制在合理区间，单人即可完成上架安装操作。

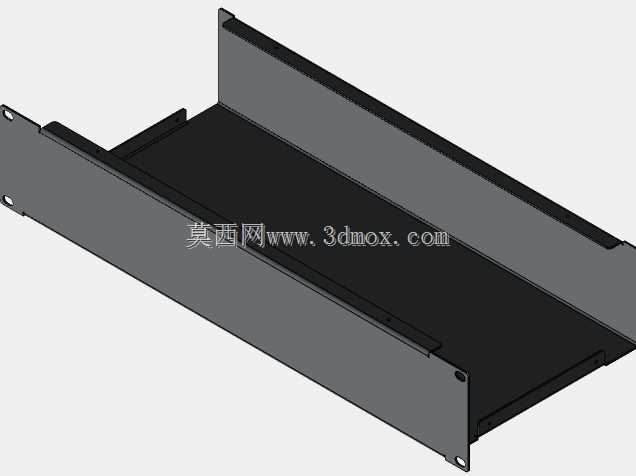

　　结构设计上采用分体拼接式钣金结构，上下盖板与侧围通过折弯卡扣配合螺丝固定，既方便生产阶段的折弯、冲压加工，也便于后期设备维护时快速拆解壳体，不需要完全将机箱从机架上拆下即可完成内部器件的检修更换。机箱表面采用黑色哑光喷塑处理，一方面可以提升金属板材的防锈耐腐蚀能力，适配机房内可能存在的温湿度波动环境，另一方面哑光表面不会产生光线反射，避免机房运维时灯光反射干扰运维人员视线，同时黑色外观也符合工业通讯设备的常规视觉规范，和机房内其他设备保持视觉一致性。

　　从安装边界来看，机箱的深度尺寸适配常规深度的通讯机架，不会出现深度过浅导致接插件突出机架后部影响理线，或是深度过深无法装入浅机柜的问题；机箱上下表面预留了印制板安装柱的固定孔位，孔位排布兼容多种常规尺寸的线路板安装，用户可以根据自身搭载的设备类型灵活调整安装柱位置，不需要额外在壳体上钻孔。前部面板区域预留了足够的开孔空间，可根据实际需求配置电源开关、状态指示灯、通讯接口、散热通风孔等结构，后部则可根据走线需求开设线缆过孔、风扇安装位，满足不同设备的进出线与散热需求。

　　在电磁兼容设计上，拼接式结构的接缝处保证足够的搭接宽度，安装耳与机架立柱接触区域不做喷塑处理，保证可靠接地导通，可有效降低内部电路对外的电磁辐射，同时也能抵御外界电磁干扰对内部敏感电子器件的影响，满足工业现场与通讯机房的电磁兼容要求。机箱的边角处均做了折弯圆角处理，避免加工与安装过程中锋利的钣金边角划伤运维人员，也能减少边角磕碰导致的漆面脱落、板材变形问题。

　　实际选型使用时，这类2U机箱可直接作为通用壳体使用，不需要重新开模定制钣金结构，只需要根据自身搭载的设备需求加工对应的面板开孔、内部安装柱位置即可，能大幅缩短电子设备的结构开发周期，降低小批量设备的结构加工成本，尤其适合小批量定制化的通讯、测控类设备使用。在整柜布局时，这类2U机箱可以和1U、3U、4U等不同规格的设备灵活搭配，充分利用机架的垂直安装空间，安装耳的孔位完全符合通用机架的孔距标准，不需要对机柜做任何改造即可完成固定，适配绝大多数在售的标准19英寸服务器机柜、网络机柜。
