G3/4英寸螺纹连接弹簧式安全阀结构

　　在承压流体输送系统的压力防护环节，这类角式螺纹连接的弹簧安全阀是应用极广的超压泄放元件，常见于压缩空气管网、小型蒸汽支路、低压给排水承压段、小型化工流体输送管路、制冷机组冷媒回路等场景，承担着系统压力超过阈值时自动开启泄放、压力回落至安全值后自动回座密封的核心作用，避免管路、承压容器因超压出现破裂、泄漏甚至爆管事故，是承压系统不可或缺的安全防护部件。

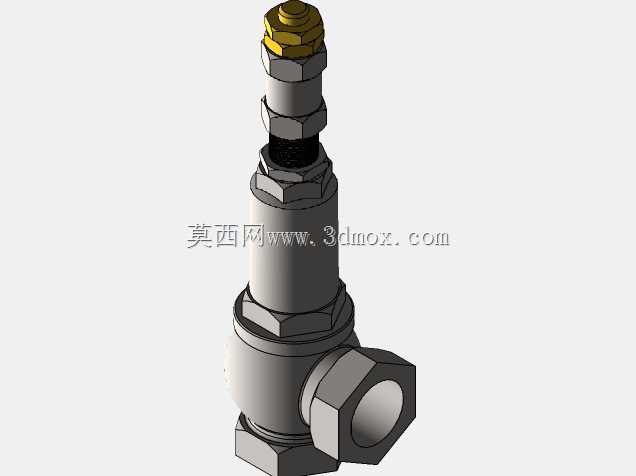

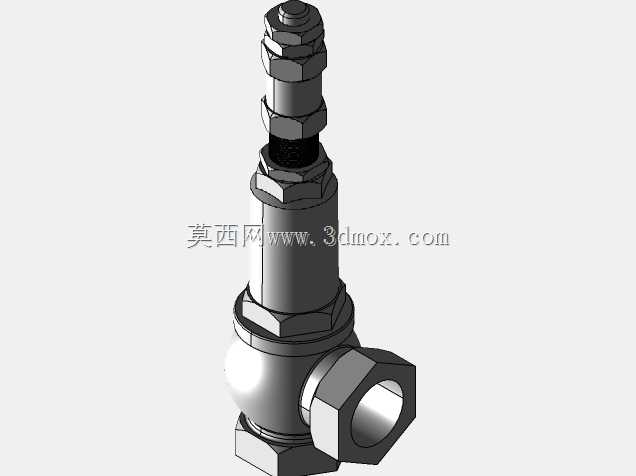

　　从结构设计逻辑来看，这款安全阀采用角式流道布局，介质入口位于阀体底部，出口设置在阀体侧方，这种布局一方面能让弹簧加载的阀芯启闭动作与介质流入方向形成同轴受力，减少介质流动对阀瓣密封面的偏载冲刷，另一方面侧出口的设计方便现场接泄压引流管，将泄放的高压介质引导至安全排放区域，避免高压介质直接喷溅伤及现场操作人员。阀体整体采用不锈钢锻压成型后精加工流道，相比铸造阀体，锻压材质的致密度更高，承压能力更强，抗晶间腐蚀性能更优，能适配水、蒸汽、弱腐蚀性流体等多种介质工况，阀体表面做了钝化处理，减少长期使用过程中的锈蚀卡滞风险。

　　核心的压力调节结构设置在阀体上部，通过顶部的调节螺套改变弹簧的预压缩量，就能整定阀门的开启压力，调节完成后通过锁紧螺母固定调节位置，避免运行过程中振动导致整定压力偏移。阀杆与阀瓣采用分体式铰接结构，允许阀瓣在密封时有微小的自适应偏转，补偿阀座密封面的微小形位误差，保证密封面的贴合度，降低关闭状态下的泄漏率。阀瓣与阀座的密封面采用堆焊硬质合金处理，硬度达到HRC40以上，能承受高速泄放介质的冲刷，同时减少长期启闭动作带来的密封面磨损，延长阀门的检修周期。

　　安装边界方面，这款阀门的连接规格为G3/4英寸非密封管螺纹，底部入口为外螺纹结构，侧方出口为同规格内螺纹，现场安装时无需焊接，仅需通过管螺纹配合密封生料带或密封胶就能完成管路连接，适合小口径支路的快速安装改造。整体安装高度约180mm，阀体最大外径约55mm，侧出口中心距底部入口端面的距离约70mm，安装时需要预留上部调节机构的操作空间，至少留出50mm的上部空间方便后期整定压力、检修更换弹簧，侧方出口需要预留足够的引流管连接空间，避免与周边管路、支架产生干涉。

　　实际选型应用时需要注意，这类弹簧直接载荷式安全阀适用于整定压力0.1-1.6MPa的低压工况，弹簧的刚度匹配对应整定压力区间，选型时需要根据系统的工作压力选择对应压力等级的弹簧，避免弹簧刚度过大导致开启滞后、刚度过小导致阀门频跳颤振。流道设计上采用了全通径结构，泄放时的流阻系数小于0.3，能保证超压时快速泄放足够的介质流量，快速将系统压力降至安全范围，回座压力能达到整定压力的85%以上，避免泄放后系统压力过度降低，减少介质的不必要浪费。日常运维中，需要定期手动扳动顶部的提升扳手检查阀瓣是否卡滞，尤其是长期处于关闭状态的工况，避免介质中的杂质粘结密封面导致阀门超压时无法正常开启，检查周期根据介质清洁度不同通常为3-12个月，对于含杂质较多的流体管路，建议在阀前加装过滤器，减少杂质进入阀腔卡滞阀瓣、损伤密封面。
