德标手动蝶阀多规格通径结构设计

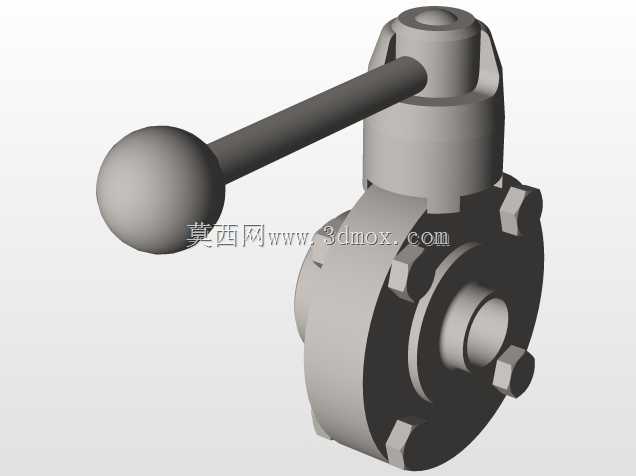

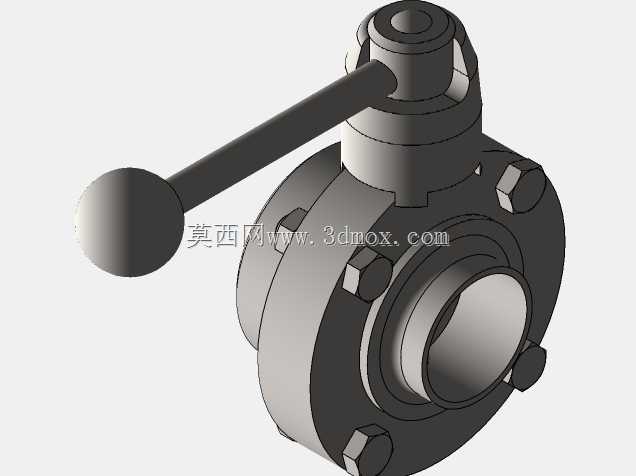

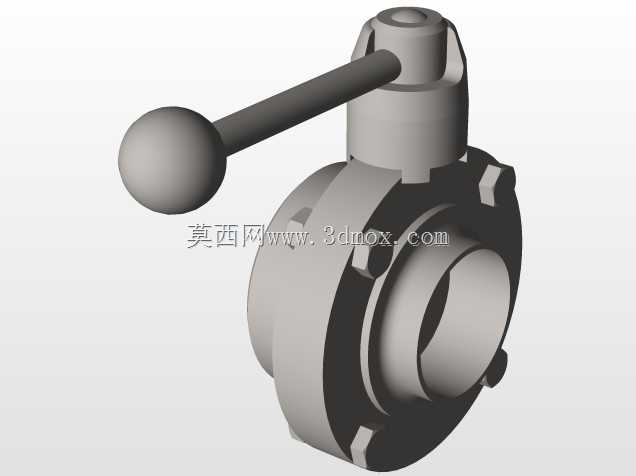

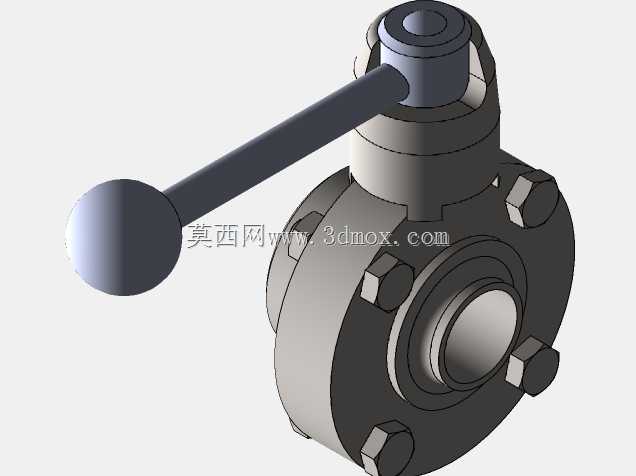

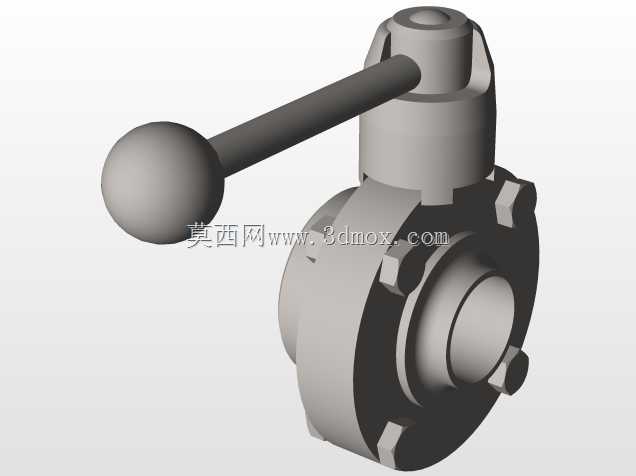

　　这款手动蝶阀的结构设计，最初是围绕蓄电池配套管路的通断调节需求展开，在实际工程应用中，这类阀件也常被拓展到低压给排水、小型化工流体输送、洁净气体管路等场景，核心作用是在管路系统中实现介质的快速截断与小范围流量调节。从结构逻辑来看，设计阶段优先考虑了手动操作的便捷性，采用球头式长手柄结构，操作时握持受力均匀，手柄转动角度与阀板开度直接对应，操作人员无需额外辅助工具即可完成90度全行程启闭，手柄末端的球形端头做了圆弧过渡处理，避免操作时剐蹭周边管路或设备部件。阀体部分采用对夹式法兰连接结构，适配DIN标准的管路法兰，覆盖DN20、DN25、DN32、DN40、DN50多个常用通径规格，不同通径版本的阀体安装孔位、

　　中心距完全匹配对应德标法兰的尺寸要求，安装时无需额外加工转接法兰，可直接与同标准管路对接。阀板与阀体之间的密封结构采用嵌入式密封圈设计，密封圈嵌装在阀体内壁的环形槽内，阀板转动时与密封圈形成面接触密封，低压工况下密封可靠性稳定，同时密封圈更换时无需整体拆解阀体，仅需拆下阀板即可完成密封件更换，降低后期维护成本。设计过程中对安装边界做了充分考量，手柄处于全关、全开两个极限位置时，其外伸长度不会超出阀体法兰的外圆投影范围过多，在密集排布的管路组中安装时，不会与相邻管路、支架产生运动干涉，阀体两侧的连接螺栓采用内六角沉头结构，螺栓头部完全沉入阀体的螺栓沉孔内，不会突出阀体表面，进一步压缩了安装所需的空间余量。

　　阀杆与阀板的连接采用扁方定位结构，避免长期启闭过程中阀板与阀杆出现相对转动导致的开度偏差，阀杆与阀体之间设置了耐磨轴套，降低转动过程中的摩擦阻力，同时减少阀杆磨损带来的间隙晃动，长期使用后仍能保证阀板的对中精度。从流体通过性来看，阀板采用流线型弧面设计，介质流经阀板时的流阻更小，全开状态下阀板与管路轴线平行，对介质的阻挡作用极低，压损控制在低压管路系统的允许范围内，适配蓄电池电解液输送、冷却循环水、低压压缩空气等多种介质的使用需求。在建模过程中，所有配合面的公差都按照机械设计通用标准做了预留，法兰密封面的平面度、阀杆与轴套的配合间隙、手柄转动的限位角度都做了精准的参数化设定，不同通径规格的模型可通过参数调整快速生成，无需重复绘制基础结构，能直接用于管路系统的装配干涉检查、安装模拟，也可作为后续阀件改型设计的基础模型使用。
