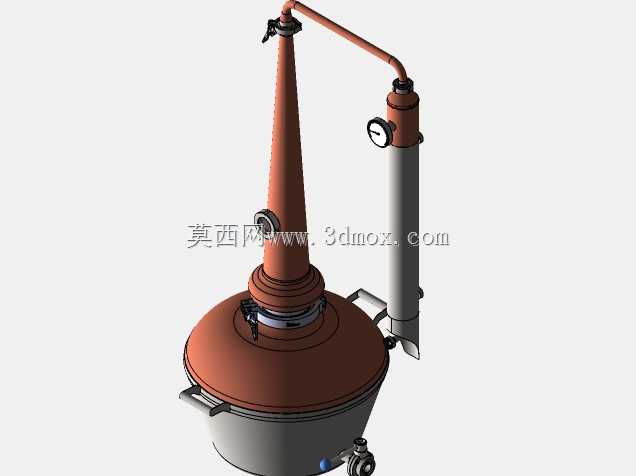

紫铜材质传统蒸馏器阿拉姆比克结构

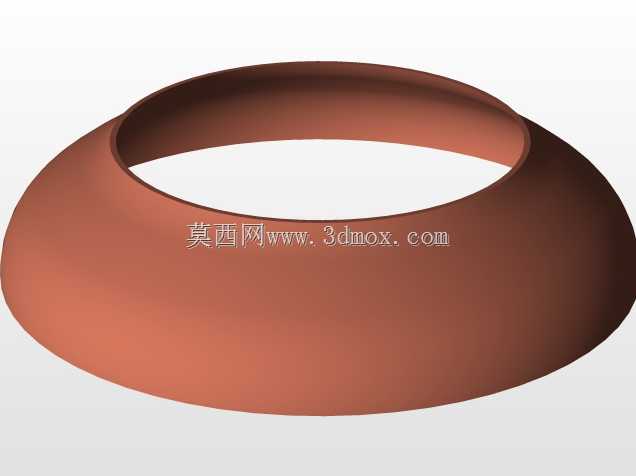

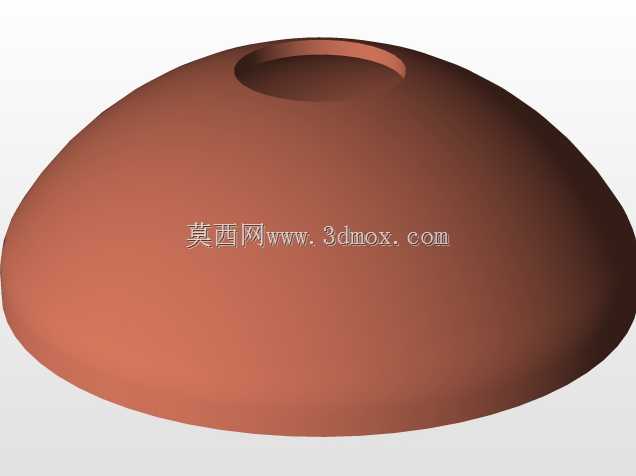

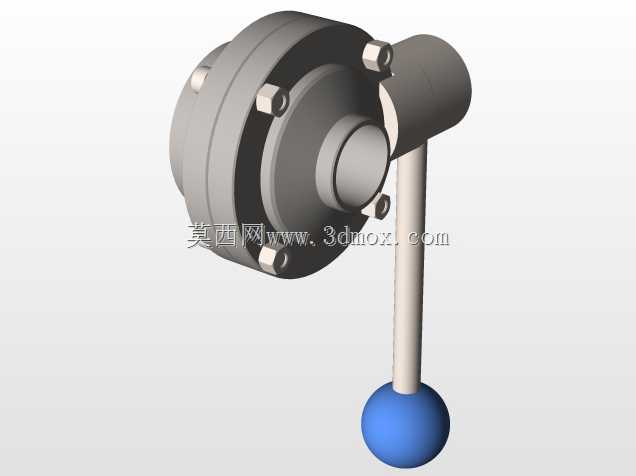

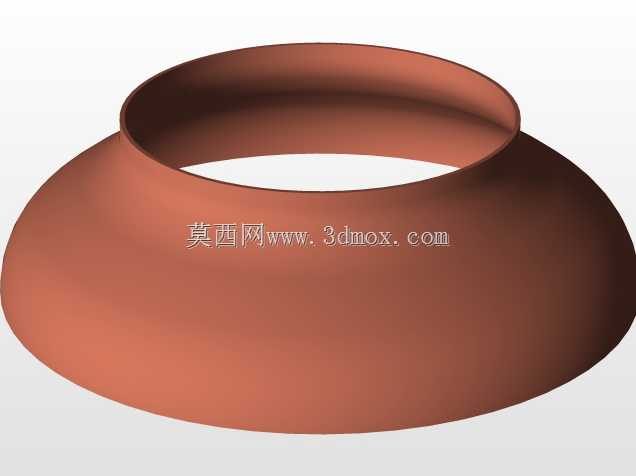

　　这套铜制蒸馏装置的主体蒸发釜采用宽底矮腔的壶式结构，底部为圆弧过渡的平底设计，可直接适配电加热盘、明火加热炉等多种常规加热源，放置时无需额外定制安装支架，常规操作台面即可满足放置需求，整体占地尺寸适配小型作坊、实验室的操作空间，设备总高度控制在常规操作抬手可及的范围，无需登高即可完成加料、排渣、密封件检查等日常操作。蒸发釜侧壁低位设置带阀门的排液口，蒸馏完成后可直接排空釜内残液，无需抬升设备倾倒，降低操作过程中的磕碰与烫伤风险。

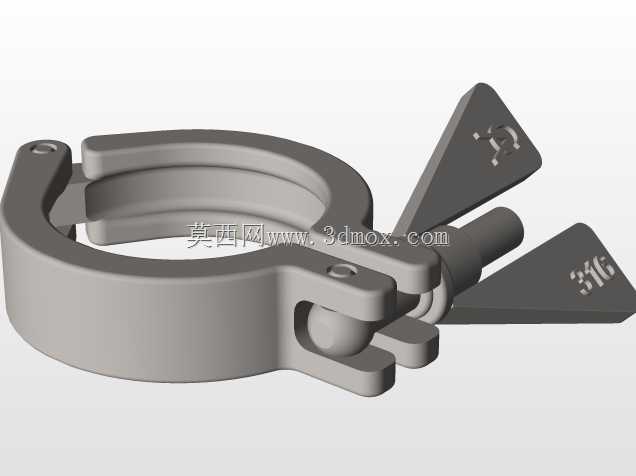

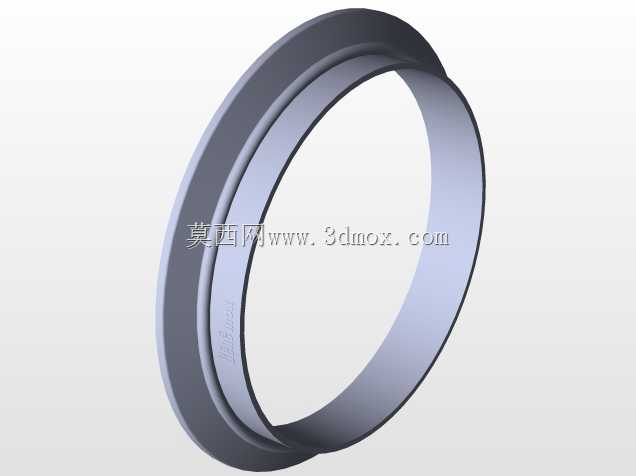

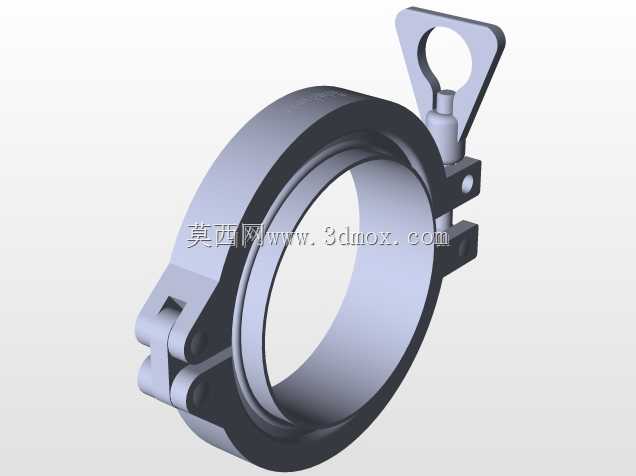

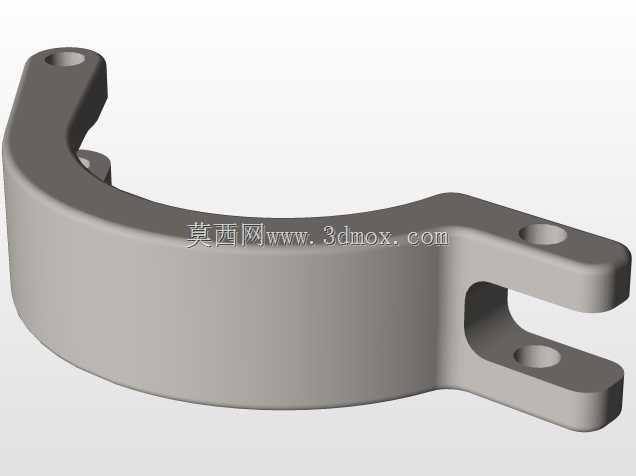

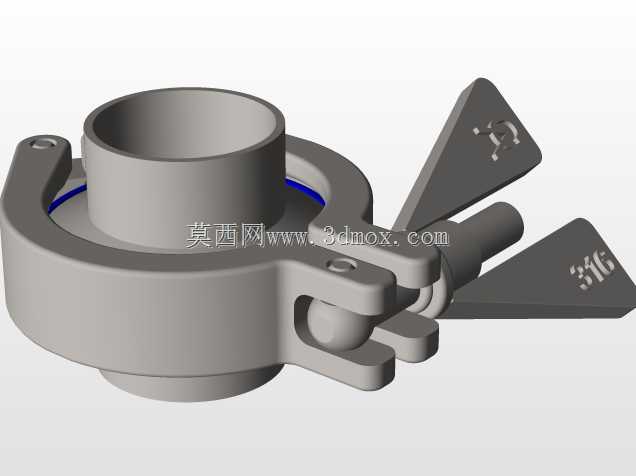

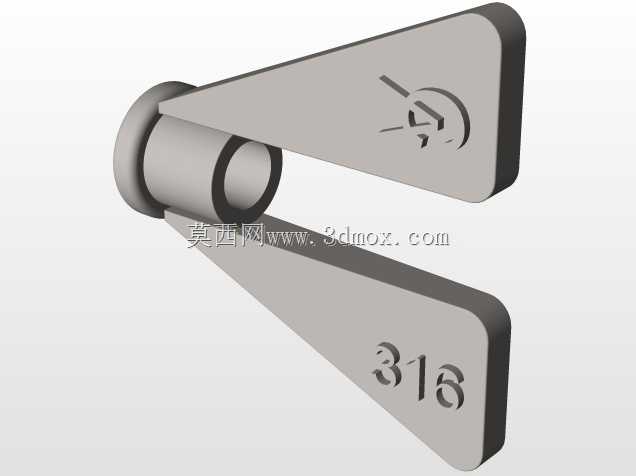

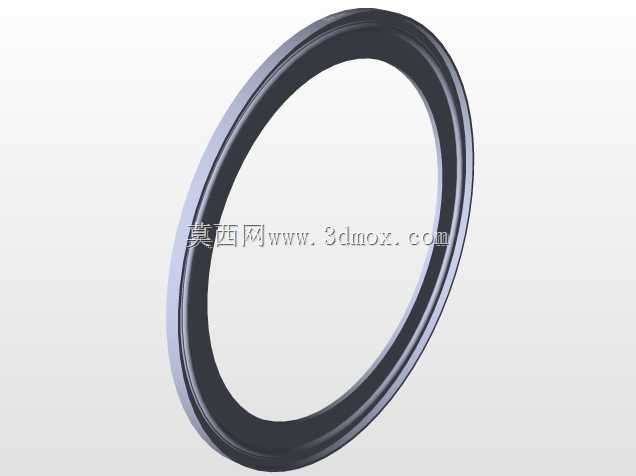

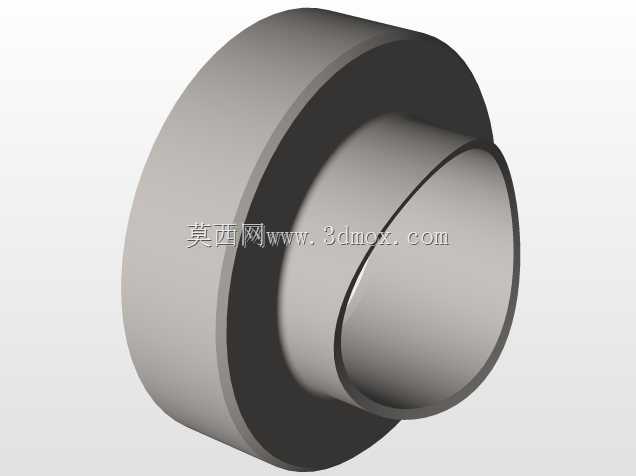

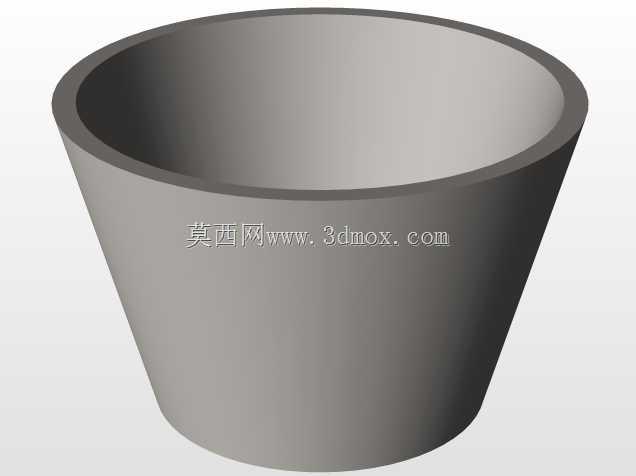

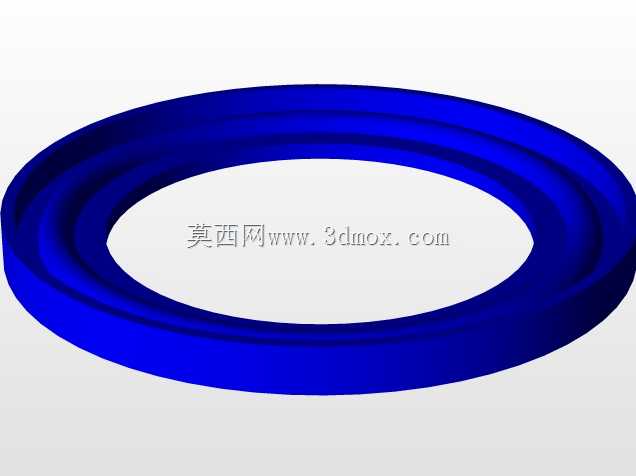

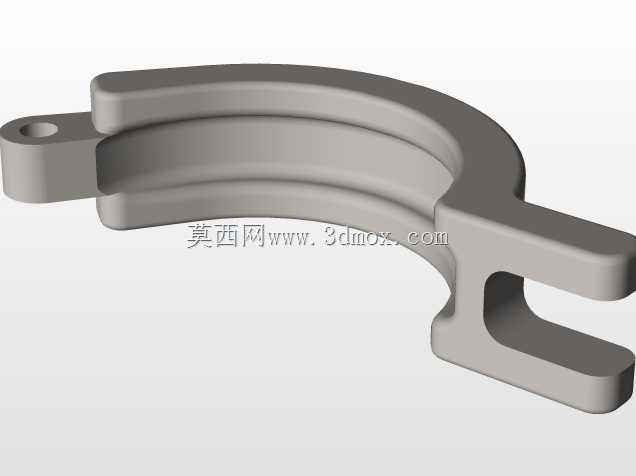

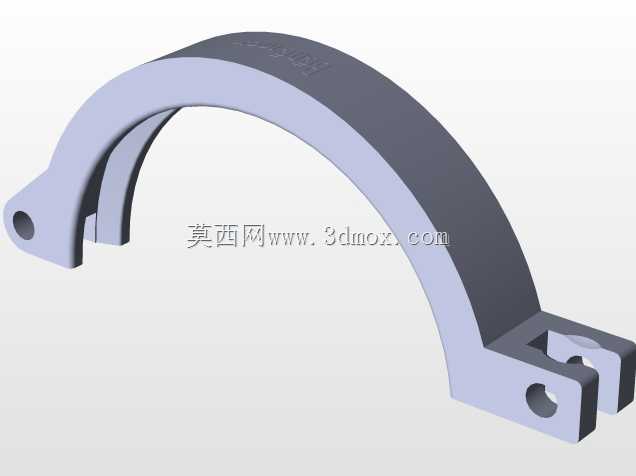

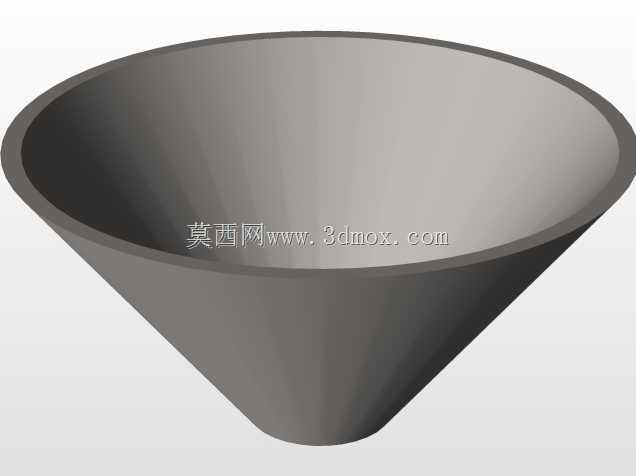

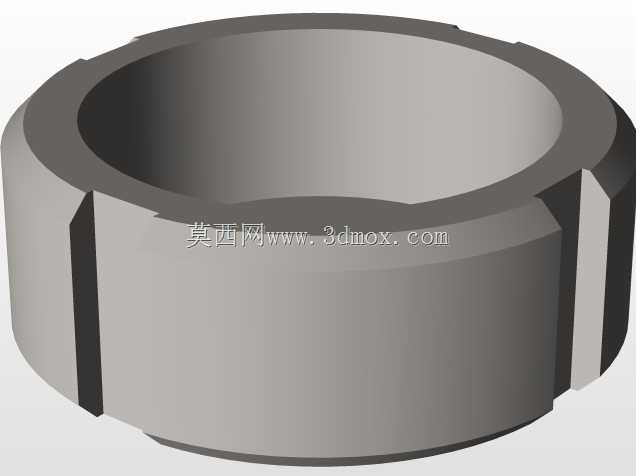

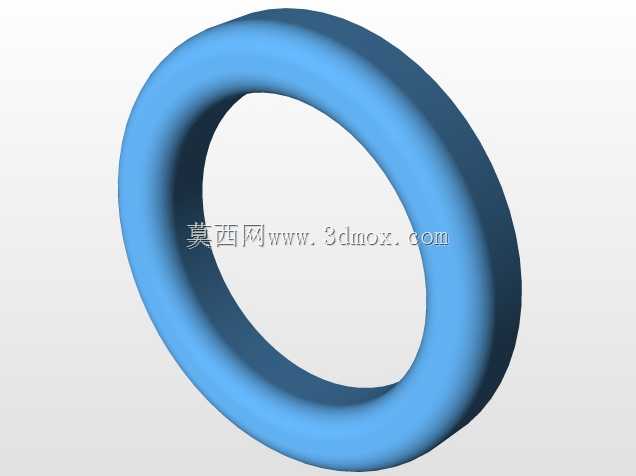

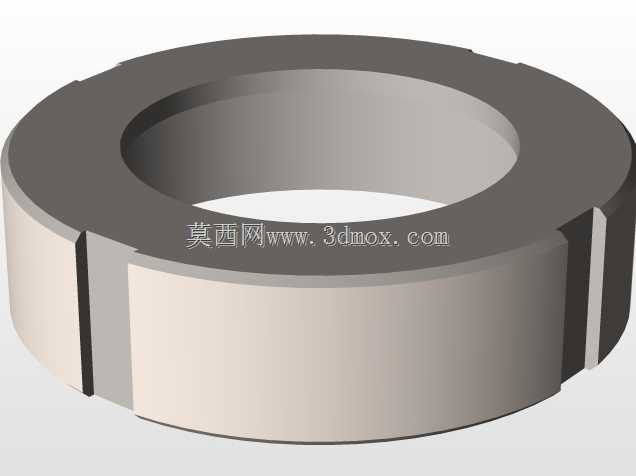

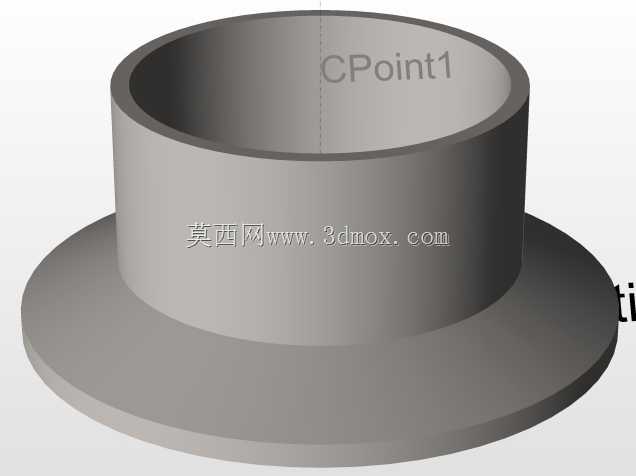

　　蒸馏塔段采用上窄下宽的锥形结构，这种渐缩式的流道设计可以让上升的蒸汽在塔段内形成稳定的流速梯度，大分子量的高沸点组分在上升过程中接触温度稍低的铜壁会冷凝回流，重新落入蒸发釜参与二次蒸发，有效提升馏出组分的分离纯度，锥形塔段与下部蒸发釜采用快开卡箍结构连接，密封面采用耐高温的食品级密封垫，日常拆解清洗内部残留的料液污垢时，无需专用工具即可完成拆装，卡箍的锁紧力均匀分布在密封面圆周，可承受蒸馏过程中产生的微正压，避免蒸汽泄漏造成的热量损耗与组分逸散。

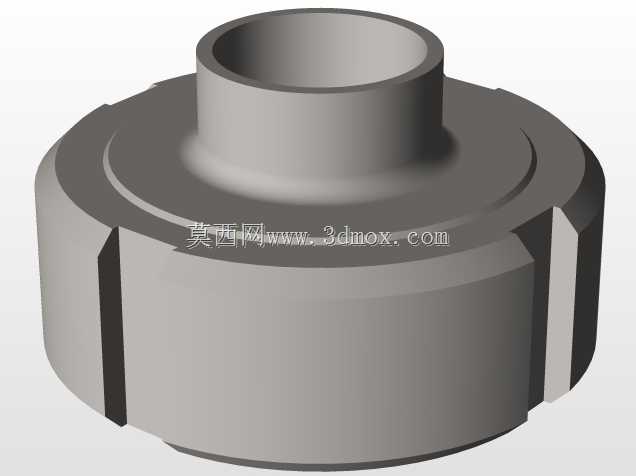

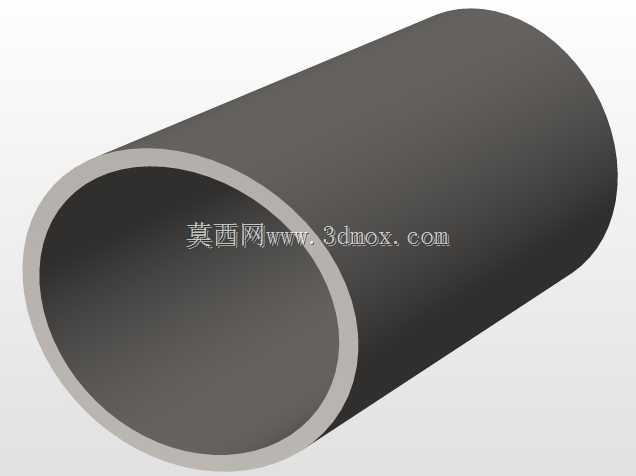

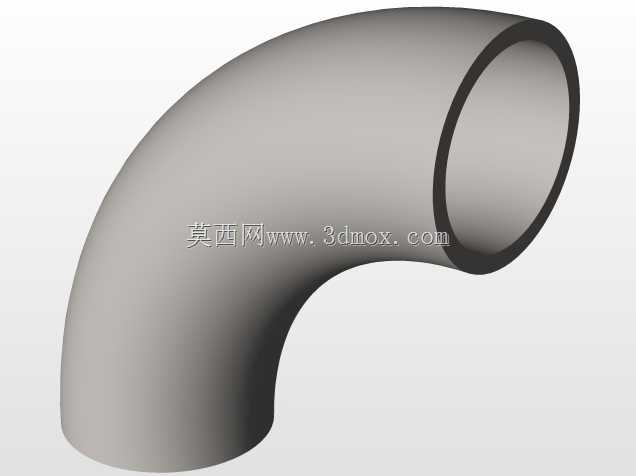

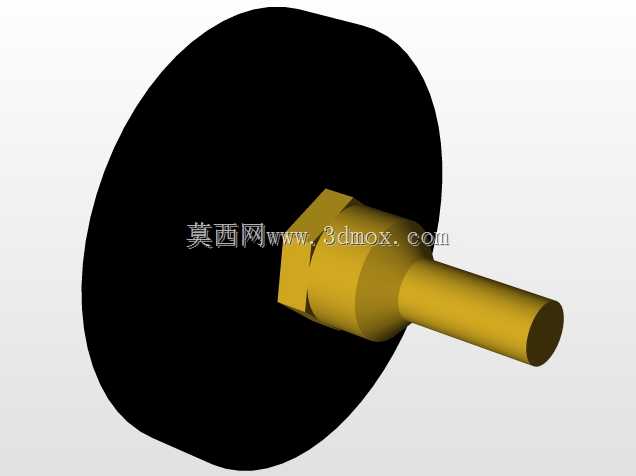

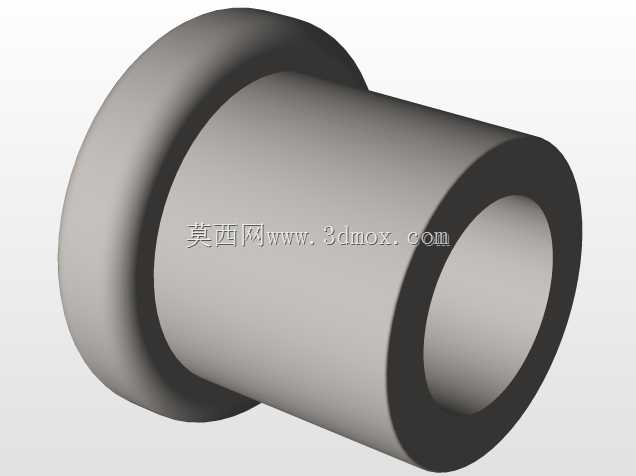

　　冷凝段采用列管式换热结构，外壳与内部换热管均采用同材质铜材制作，侧向设置上下两个循环水接口，下部接口进冷却水、上部接口排温水，逆流换热的形式可以让蒸汽在冷凝管内充分完成相变，馏出液从冷凝段下端的出口流出时温度可降至室温区间，无需额外增设冷却段。连接蒸馏塔顶端与冷凝段上部的蒸汽导管采用平滑弯管设计，全程无直角弯折，避免蒸汽在管路拐角处形成积液滞留，减少馏出组分的挂壁损耗，导管两端采用活接螺母结构与两端设备连接，可根据安装空间微调冷凝段的摆放角度，适配不同的操作台面布局。

　　从实际应用场景来看，这套装置既可以用于小型酒坊的蒸馏酒生产，处理发酵后的果酒、谷物酒醪，提取高度蒸馏酒基，也可用于香料加工场景，对植物原料进行蒸馏提取精油、纯露，铜材质本身在蒸馏过程中可以吸附料液中的硫化物等异味组分，让馏出的成品口感更纯净、香气更柔和，这也是很多传统蒸馏场景优先选用铜制设备的核心原因。在建模过程中，所有钣金件的壁厚均按照实际加工的铜板厚度设置，卡箍、阀门、活接等标准件均按照通用五金件的实际尺寸建模，装配关系完全还原实际设备的连接逻辑，没有出现干涉、错位的问题，锥形塔段的曲面过渡、蒸汽导管的弯管曲率都符合实际钣金加工的工艺要求，可直接用于设备的结构展示、加工出图参考，也可用于小型蒸馏项目的方案选型演示。设备的所有可拆卸连接部位都预留了合理的装配间隙，密封件的安装槽尺寸完全匹配常规标准密封件的规格，不会出现密封件无法安装或者密封压合量不足的问题，排液阀、冷却水接口的位置都避开了操作人员的常规站位，操作时不会被高温构件烫伤，整体结构没有多余的装饰性构件，所有结构都服务于蒸馏过程的功能需求，完全复刻了传统阿拉姆比克蒸馏器的经典结构逻辑，同时兼顾了现代小型生产场景的操作便利性。
