300升精酿啤酒双罐体酿造设备结构

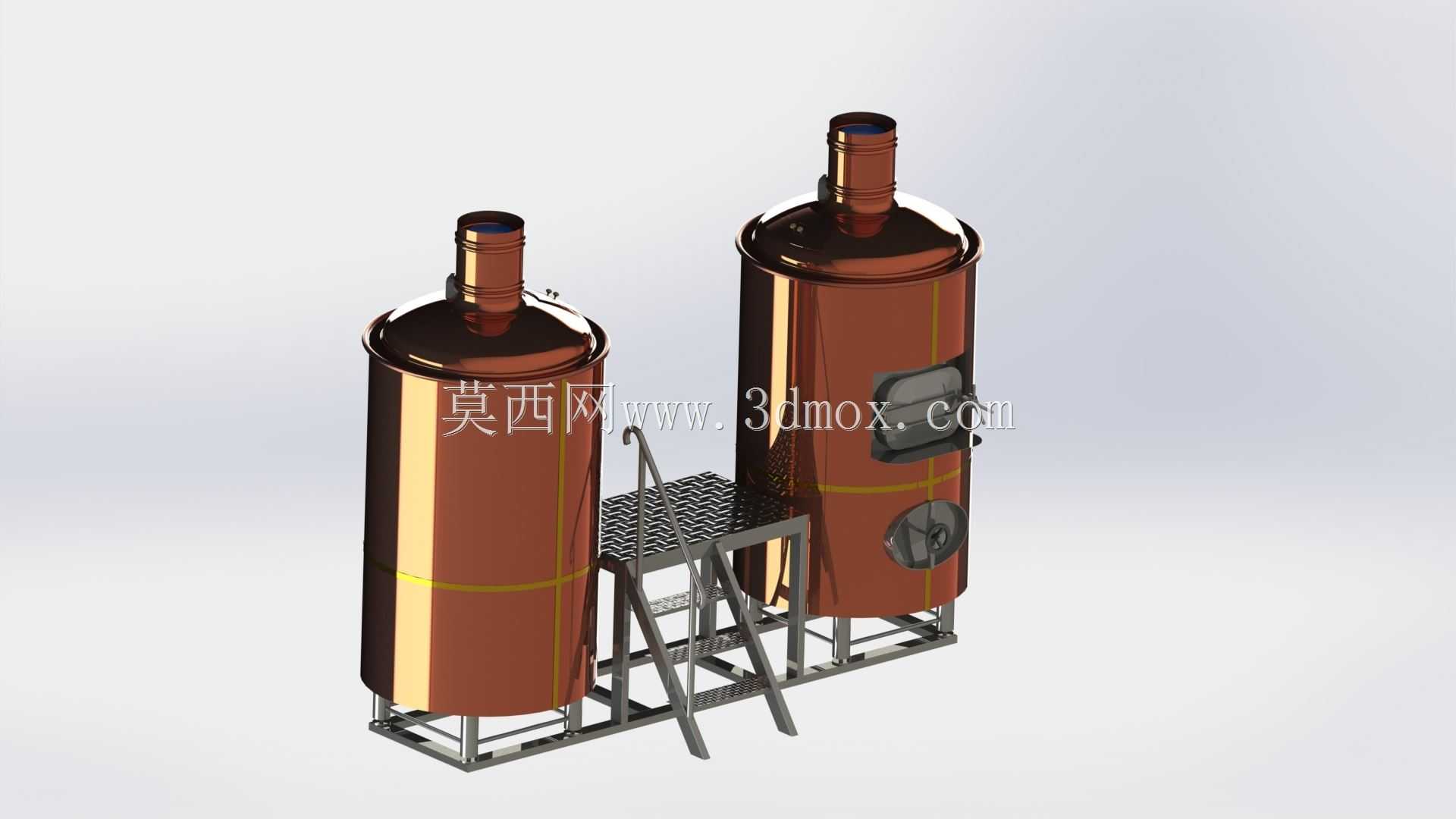

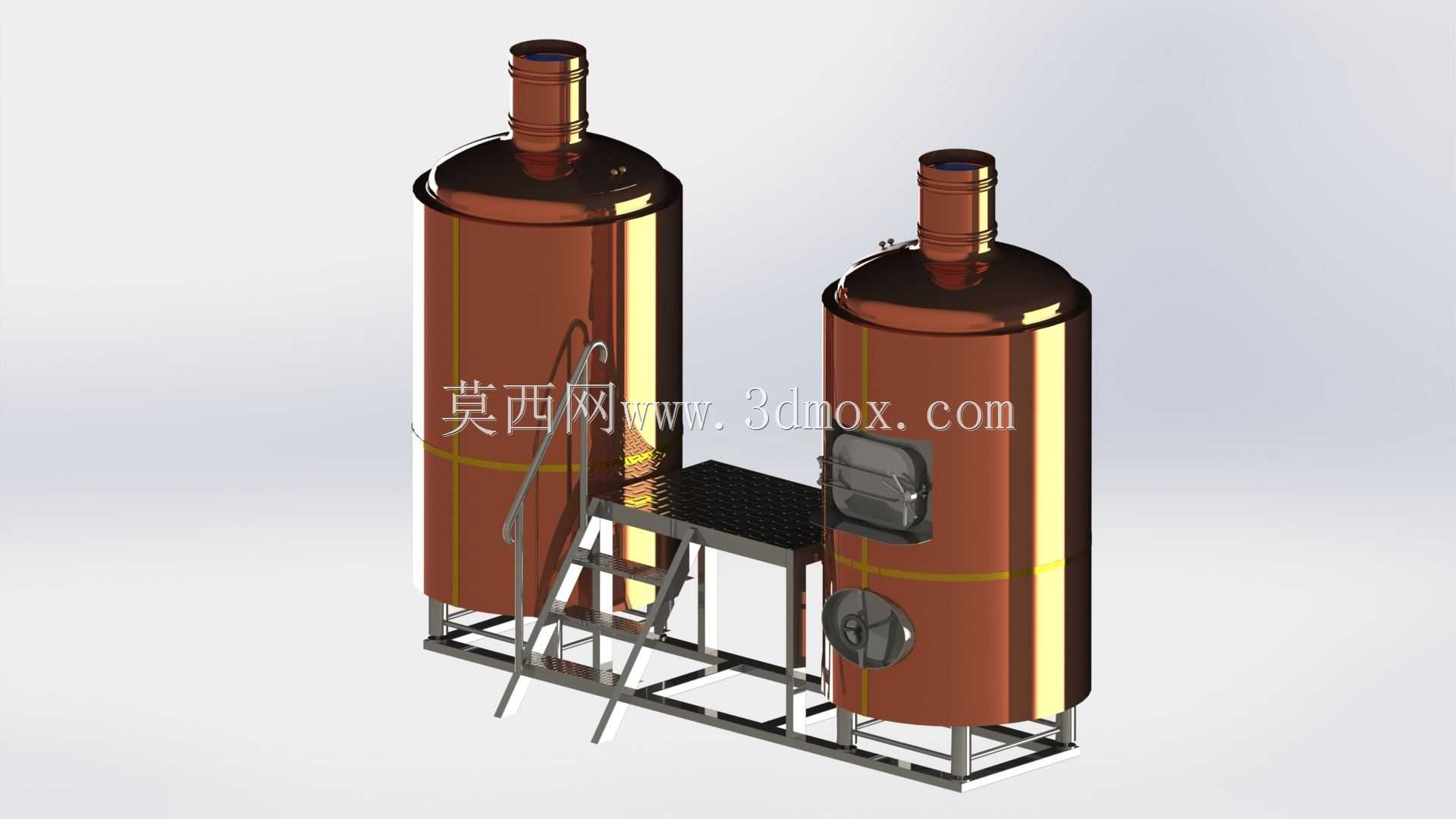

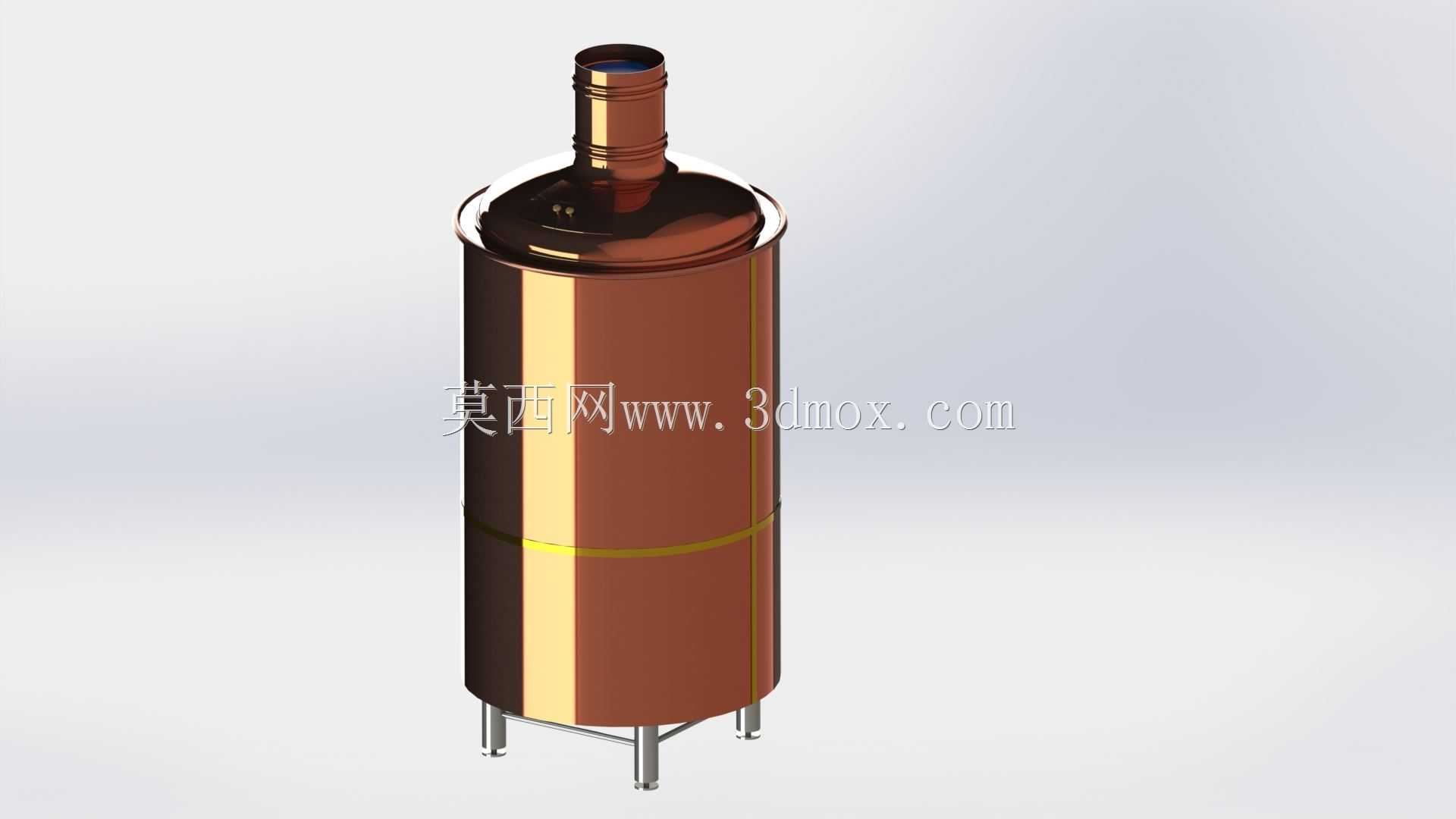

　　这套双罐体酿造结构主要面向小型精酿工坊、餐吧自酿场景设计，区别于大型工业化啤酒厂的流水线布局，整体采用集成式撬装底座设计，无需现场复杂拼接，落地后仅需对接水电、冷媒管路即可投入使用，适配日产量300升批次的精酿啤酒生产需求，可覆盖淡色艾尔、小麦啤、世涛等常见精酿酒款的糖化、发酵工序。从结构布局来看，两个立式圆柱罐体并排安装在统一的方管焊接框架上，框架底部预留了100mm的叉车孔位，方便车间内移位调整，整体安装边界控制在长2200mm、宽1200mm、高2800mm范围内，对小型经营场所的层高要求较低，常规商铺3米以上净空即可完成安装，无需额外做吊顶改造。其中左侧罐体为糖化煮沸罐，顶部设置投料口与排气筒，罐体侧面预留温度传感器安装位、

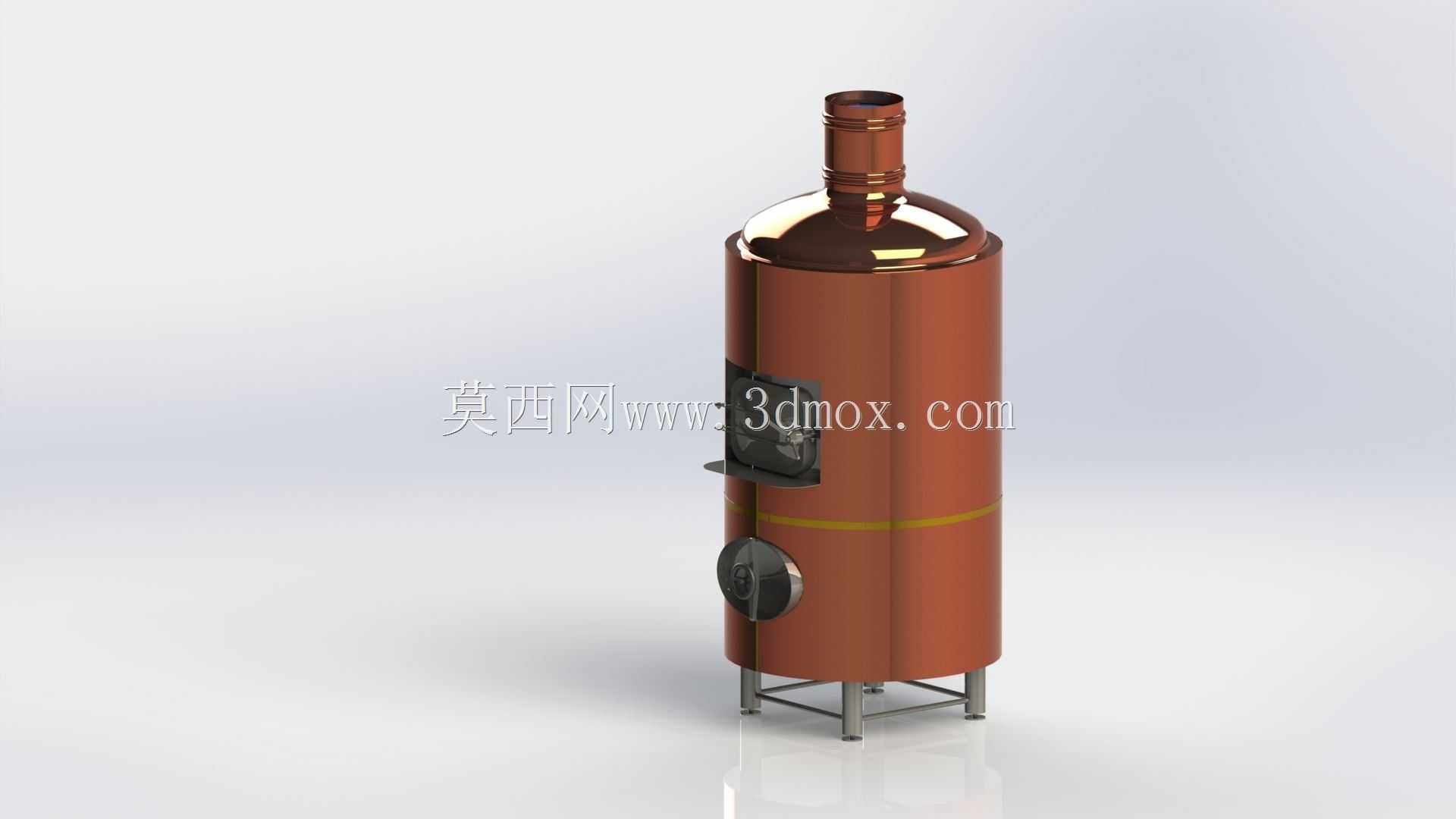

　　清洗球接口，下部配置带视镜的出料口，罐体外部做紫铜质感的包覆层，既满足餐吧场景的展示需求，内部仍采用食品级304不锈钢内胆，夹层填充聚氨酯保温材料，减少糖化过程中的热量损耗；右侧为发酵罐，罐体侧面设置两个圆形视镜，分别对应发酵液中上部与下部位置，方便操作人员观察发酵状态、酵母沉降情况，顶部同样配置排气与安全泄压接口，罐身带冷却夹套接口，可外接冷水机精准控制发酵温度，温控精度可控制在±0.5℃，满足不同酒款的发酵温控要求。两罐之间设置了防滑花纹板操作平台，配套斜爬梯与安全扶手，平台高度刚好对应罐体中部的操作口位置，操作人员站在平台上即可完成投料、清洗、取样、出料等全部操作，无需额外配置登高梯，爬梯踏步做了防滑冲孔处理，

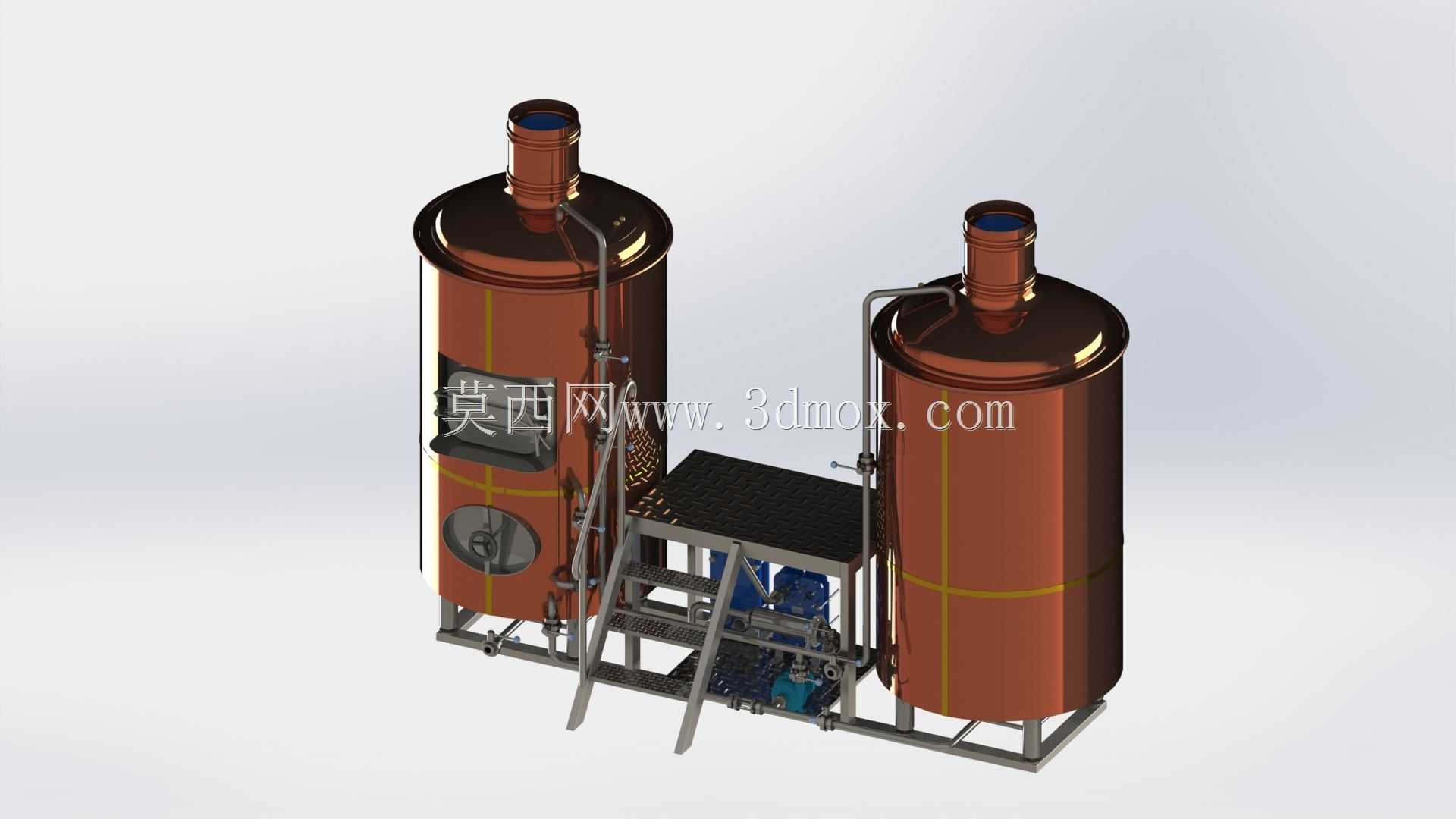

　　避免湿滑环境下操作人员滑倒。设计过程中充分考虑了小型酿酒场景的操作便利性，所有管路接口都集中布置在罐体后侧，正面无外露管线，既保证外观整洁，也避免操作过程中磕碰管线；罐体底部的支脚做了可调式设计，可根据地面平整度调整高度，保证罐体垂直度偏差不超过1/1000，避免搅拌或发酵过程中出现局部应力集中。从功能匹配来看，这套结构将糖化与发酵工序整合在同一撬块上，省去了传统分体设备之间的泵料管路连接，减少了酒液输送过程中的氧化风险，同时缩短了管路清洗的路径，CIP清洗时仅需对接两个清洗接口即可完成全部罐体与管路的清洗作业，降低操作人员的工作强度。罐体的人孔采用快开式压力人孔，无需专用工具即可开启，方便后期检修与内部清洁，

　　人孔密封件采用食品级硅胶材质，耐受高温蒸煮与常规消毒剂腐蚀，更换成本低。整体框架焊接完成后做了整体酸洗钝化处理，焊缝位置打磨平整无毛刺，避免积垢滋生细菌，符合食品加工设备的卫生要求。在建模过程中，所有罐体的圆弧过渡、管路折弯半径都按照实际加工工艺设定，罐体的卷圆半径、法兰安装孔位都匹配标准食品级配件的尺寸，不存在无法加工的异形结构，生产厂家拿到模型后可直接拆图下料，无需二次调整结构；爬梯与平台的承重按照单人操作加20kg物料的载荷设计，框架方管的壁厚选型经过受力校核，满水状态下罐体的形变量控制在0.5mm以内，不会出现焊缝开裂或罐体倾斜的问题。针对精酿场景常有的展示需求，罐体外部的包覆层做了分块设计，后期如果需要更换外观风格，仅需拆卸外部包覆板即可，无需改动内部罐体结构，降低了场景改造的成本。
