SPERONI卧式多叶轮高压水泵结构设计

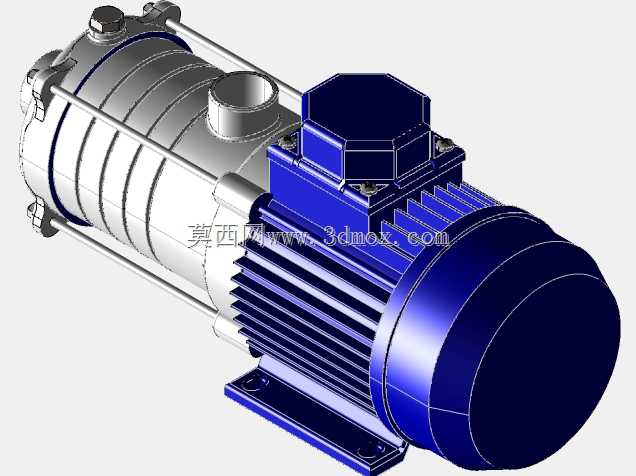

　　这款卧式多叶轮水泵的三维结构设计，核心围绕民用及小型商用场景的流体增压需求展开，在结构布局上充分考虑了安装空间、运行稳定性与维护便捷性的平衡。从实际应用场景来看，这类泵的适配场景覆盖了家用水箱压力组配套、小型庭院洒水灌溉、自助洗车点位供水，以及搭配压力调节器、逆变器控制的小型自动供水系统，在低功耗前提下实现高扬程高压输出，是小型流体输送场景里的核心动力部件。

　　从功能特性层面拆解，多叶轮的级间结构设计是实现高扬程的核心，每一级叶轮对流体进行逐级增压，相比单叶轮同功率泵体，能够在更低的运行转速下实现同等输出压力，这也是其运行静音表现优于普通单级离心泵的关键原因。泵体过流段采用不锈钢段式堆叠结构，每一级导叶与叶轮的配合间隙在建模时严格控制在合理公差范围内，既避免间隙过大导致的容积效率损失，也防止间隙过小引发的叶轮擦碰故障，适配清水类介质的输送需求，不适合含有大颗粒杂质的流体工况。

　　设计思路上，整机采用泵头与驱动电机同轴直联的卧式布局，没有额外的传动连接结构，从根源上减少了传动损耗与故障点。底部一体式铸铁安装底座的筋位布局经过受力优化，能够承载泵头与电机的整体重量，同时抵消运行时的径向振动，安装脚的螺栓孔位按照通用民用泵的安装尺寸规范设计，能够适配多数现有供水系统的安装基座，无需额外改造安装位。电机端的接线盒采用顶部侧置布局，既避免管路漏水时滴落到接线部位引发安全隐患，也方便现场接线操作，不用额外预留过大的侧面操作空间。

　　外形尺寸与安装边界方面，整机轴向长度控制在适配小型设备间安装的范围，泵头的进出口采用标准管螺纹接口，中心高尺寸与同参数段的常规卧式离心泵保持一致，替换现有老旧设备时无需调整管路高度。径向尺寸上，电机散热筋的外圆直径与泵头段的最大直径做了协调性设计，整机外轮廓没有突兀的突出结构，方便在狭小的设备夹层、橱柜内部等空间布设。泵体的排气螺塞设置在泵头顶部最外侧位置，初次启动注水排气时不需要拆除周边遮挡部件即可操作，底部的放水螺塞对应冬季防冻泄水需求，位置贴近安装平面，接水容器可以直接放置在下方承接存水，不用额外拆装管路。

　　从结构细节来看，泵头与电机的连接法兰采用止口定位设计，装配时能够自动保证同轴度，降低装配难度，也减少了运行时的轴系跳动。机械密封的安装腔预留了足够的散热空间，长时间运行时能够通过泵体内部流体带走密封面产生的热量，延长密封件使用寿命。叶轮的平衡结构在建模时就做了去重设计，每一级叶轮的重心都落在轴线上，减少高速运行时的振动传递，配合底座的减震垫安装位，能够进一步降低运行噪音，满足家用场景的静音要求。

　　在实际选型适配中，这类泵的压力输出特性匹配压力调节器的工作区间，能够在用户用水流量波动时保持稳定的出口压力，不会出现用水点忽冷忽热的情况。搭配逆变器控制的自动系统时，电机的参数适配通用变频驱动模块，能够根据用水压力自动调整运行转速，进一步降低非满负荷状态下的功耗。泵体的过流部件材质选择兼顾了饮用水输送的卫生要求与成本控制，段式泵壳的结构也方便后期拆解清理水垢，相比焊接式整体泵壳维护成本更低。
