300升啤酒酿造罐体及操作平台结构

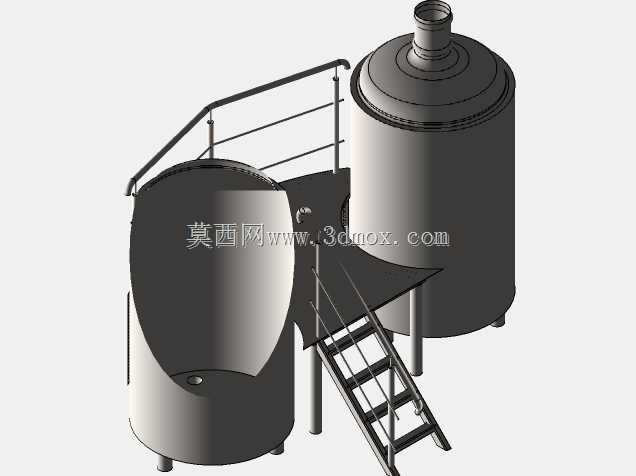

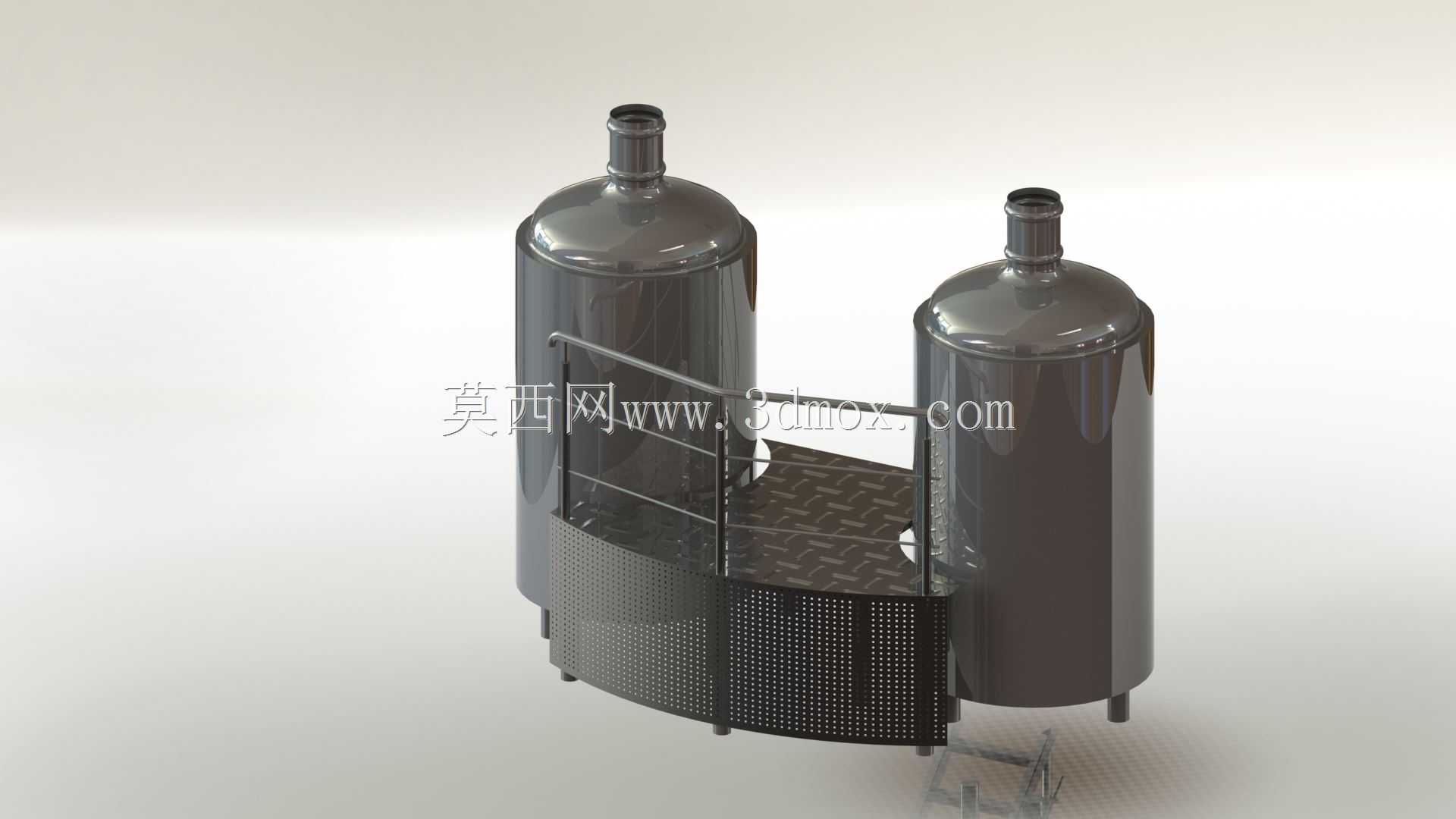

　　这套结构主要服务于小型精酿啤酒生产场景，既可以适配门店式现酿啤酒坊的前场展示+后场生产需求，也能作为小型酿造试验线的核心生产单元使用，区别于大型工业化啤酒厂的百吨级罐体组，300升的单批次产能刚好匹配小批量多品类的精酿生产节奏，单批次产出可以覆盖单店1-2周的鲜啤供应量，也能满足新品研发阶段的小批量试酿需求，避免大罐体调试阶段的原料浪费。从实际用途来看，两个罐体分别承担不同的酿造工序，较高的锥顶罐体一般作为煮沸罐或者主发酵罐使用，顶部的缩径结构是为了适配排气、投料或者清洗组件的安装，罐体下部的支腿将罐体抬离地面足够高度，方便后续对接出料管路、排污阀门以及温度检测元件，避免管路排布时出现过度弯折影响介质流动。

　　旁边的椭圆封头罐体通常作为储酒罐或者糖化罐使用，顶部的人孔结构方便操作人员进入罐体内部进行清洗、检查以及滤板等内部构件的更换维护。配套的操作平台是这套结构里很容易被忽略但实用性极强的部分，平台高度刚好对齐两个罐体的顶部操作位，操作人员站在平台上就可以完成投料、观察罐内状态、操作顶部阀门、安装清洗装置等动作，不需要额外搭设梯具，也避免高空作业的安全隐患。平台边缘的护栏采用圆管弯折成型，高度符合常规工业操作平台的安全防护要求，护栏的横杆间距经过设计，既可以防止人员失足跌落，也不会遮挡操作人员观察罐体顶部仪表的视线。连接地面和平台的斜爬梯采用等距踏步设计，踏步的倾斜角度控制在45度以内，人员上下时可以保持平稳的重心，

　　爬梯两侧同样设置了扶手，即使手持工具或者搬运小批量原料上下也能有稳定的支撑。从设计思路上看，这套结构优先考虑了操作的便利性和空间利用率，两个罐体紧邻布置，缩短了罐体之间连接管路的长度，减少酒液在管路中输送的残留量，也降低了管路清洗的工作量。平台的支撑立柱直接借用了罐体的支腿结构，不需要额外在地面打太多的固定桩，减少了安装时的地面施工量，对于租赁场地的精酿门店来说，这种集成式的设计也方便后期整体移位，不需要对结构做大规模拆解。外形尺寸方面，整套结构的占地宽度控制在两米五以内，长度在三米左右，加上爬梯的外伸部分总占地不超过八平米，普通商铺的后场空间或者小型车间的角落都可以放下，不需要预留超大的安装场地。安装边界上需要注意的是，

　　罐体顶部距离天花板需要预留至少六十公分的空间，方便安装排气管路和吊装检修内部构件，爬梯的外伸方向需要预留至少一米的通行空间，保证人员上下和物料搬运的通道顺畅，地面需要做简单的找平处理，保证四个支腿的受力均匀，避免罐体装满液体后出现倾斜导致的液位不准、密封件受力不均漏液的问题。另外罐体的支腿底部可以加装可调脚杯，适配地面不太平整的安装场景，不需要额外垫钢板调整水平。结构的材质选择上默认采用食品级不锈钢的设计逻辑，所有和酒液接触的内壁都需要做抛光处理，减少酒垢附着，方便CIP清洗系统的冲刷，外部可以做哑光拉丝处理，兼顾美观和耐脏的需求，适合门店场景下的展示需求，消费者可以直观看到酿造的过程，也能提升门店的专业感。在功能细节上，两个罐体的底部都设计了一定的锥度或者倾斜角度，保证排液的时候可以完全排空罐内的液体和清洗废液，不会有残留积液导致的杂菌滋生，影响下一批次啤酒的风味。平台的踏板采用防滑花纹板或者格栅板设计，即使有溅出的液体也不会积在踏板表面，避免人员滑倒。护栏的连接处采用满焊打磨处理，没有尖锐的边角，防止操作人员磕碰受伤。这套结构没有冗余的装饰性设计，所有的构件都服务于实际生产操作的需求，不管是罐体的径高比还是平台的高度、爬梯的角度，都是围绕小批量啤酒酿造的实际操作流程优化的，既满足生产功能的需求，也兼顾了小型生产场景下的空间限制和安装便利性。
