S形管路连接接头结构设计

　　在流体输送管路系统的布设场景中，经常会遇到管路走向需要做S形偏移避让的工况，这类场景下如果直接通过多段直管加弯头拼接，不仅会增加管路的连接点位，提升泄漏风险，还会占用更多的安装空间，给后期管路维护带来不便。本次设计的S形接头，就是针对这类管路偏移连接需求开发的一体式连接件，可直接替代多段拼接的弯头组件，减少管路连接节点，提升管路系统的密封可靠性。

　　从实际应用场景来看，这类接头广泛应用在小型液压站的油路布设、气动控制回路的管路连接、民用供水供气的支路改向、小型化工试验装置的流体管路搭建等场景，尤其适合安装空间局促、无法通过多段弯头组合实现管路偏移的位置。比如在紧凑型液压阀组的外接油口连接中，阀组安装面距离设备侧壁的间隙往往只有几十毫米，常规弯头组合需要的安装回转空间不足，采用一体式S形接头可以在极小的空间内完成管路的平行偏移对接，不需要额外调整阀组的安装位置，也不用对周边结构件做避让切割。

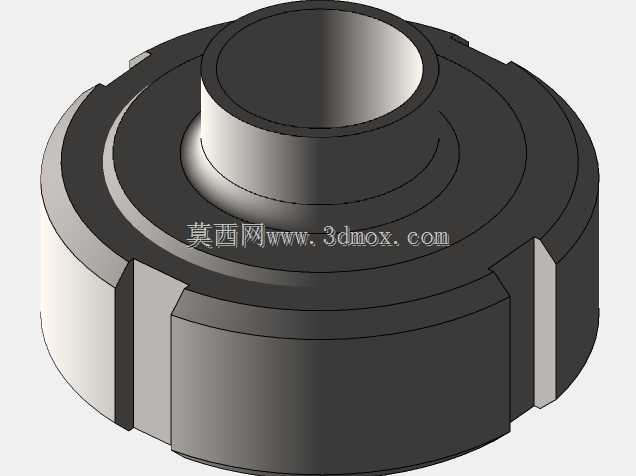

　　产品的功能特性上，接头采用一体式回转体结构设计，主体为阶梯轴式的外形，一端为外伸的插接圆柱段，可直接对接对应内径的软管或者硬管插口，另一端为带止挡边的法兰式连接端，周向均匀分布的四个凸台结构，既可以作为安装时的扳手夹持位，方便安装时施加扭矩拧紧，也可以作为轴向定位的止挡面，在接头插入安装基座时，凸台端面贴合基座安装面，保证接头的插入深度一致，避免插入过深堵塞流道或者插入过浅导致密封失效。接头内部为贯通的等径流道，S形的流道过渡处做了圆角顺滑处理，没有直角转折结构，可以大幅降低流体在接头内部的压力损失，减少流体流经时的湍流和噪音，对于液压系统来说，顺滑的流道还可以减少油液在转折处的发热，降低系统的能耗。

　　设计思路层面，首先是基于管路偏移的中心距要求确定接头的整体高度，外伸插接段的长度根据常用软管的插接深度要求设计，保证插接后有足够的连接长度，不会在管路受拉时脱落；带凸台的基座端厚度根据常用的密封槽尺寸预留，可在端面加装O型密封圈实现端面密封，适配不同压力等级的管路需求。周向的凸台数量和尺寸经过反复校核，既保证扳手夹持时有足够的受力面积，不会在拧紧时出现打滑，也不会因为凸台尺寸过大导致接头的整体外径增加，占用过多的安装空间。流道的S形弯曲半径根据流体力学的相关要求设计，弯曲半径不小于流道内径的1.5倍，避免弯曲半径过小导致流体阻力激增，同时也保证加工时的工艺性，不管是采用机加工还是铸造成型，都能顺利完成流道的加工，不会出现加工死角。

　　外形尺寸与安装边界方面，接头的整体最大外径为基座端凸台的外切圆直径，安装时需要预留的最小操作空间为该直径加20毫米的扳手活动空间，外伸插接段的外径公差采用h7级精度，保证和软管、硬管插接时的配合松紧度合适，既不会因为过盈量太大导致装配困难，也不会因为间隙过大出现泄漏。基座端的安装端面和插接段的轴线垂直度控制在0.05毫米以内，保证接头安装后插接段的轴线和对接管路的轴线重合，避免管路安装后出现别劲的情况，减少管路的附加应力，延长管路的使用寿命。接头的整体轴向尺寸根据S形偏移的距离确定，安装时轴向需要预留的空间为接头总长度加10毫米的管路插接余量，不需要额外的安装操作空间，因为拧紧操作是在周向完成，不需要轴向的扳手活动空间，非常适合轴向空间局促的安装场景。

　　在实际选型使用时，需要根据管路的工作压力、流体介质类型、管路的偏移距离选择对应规格的接头，对于有腐蚀介质的使用场景，可以更换对应材质的接头，比如不锈钢材质适配腐蚀性流体，黄铜材质适配民用供水供气场景，工程塑料材质适配低压气动回路。安装时需要注意在基座端面加装对应规格的密封圈，拧紧时夹持周向的凸台结构，不要直接夹持外伸的插接段，避免插接段变形影响和管路的配合精度。
