法兰连接式玻璃视镜结构设计

　　在化工、食品饮料、制药等涉及流体输送的生产管线中，视镜是不可或缺的管线观测部件，这款对夹法兰式玻璃视镜，主要用于安装在常压或低压输送管道的直管段位置，让运维人员可以直接观测管道内部流体的流动状态、介质浑浊度、是否存在杂质沉积或气液混合等工况，无需拆解管线就能完成日常巡检的状态判断，避免因介质流动异常引发的生产故障。

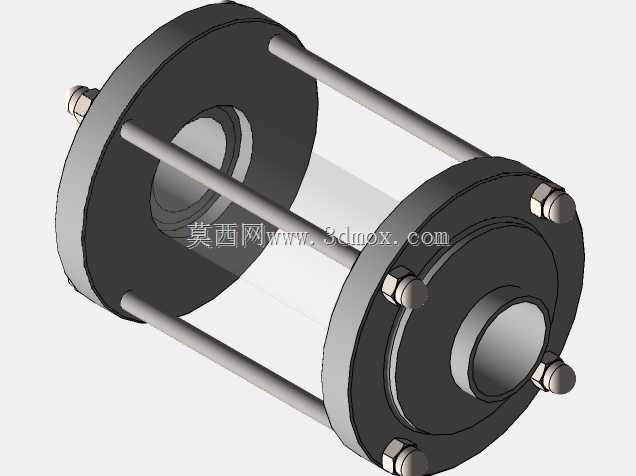

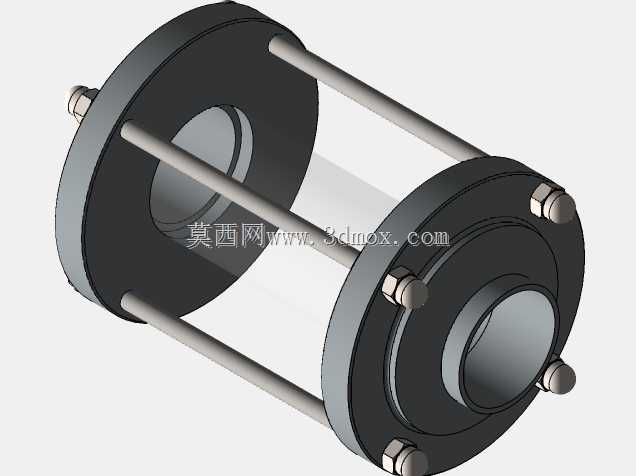

　　从结构设计逻辑来看，这款视镜采用双侧法兰对夹的结构形式，两端法兰的密封面适配常规DIN标准管道法兰的连接尺寸，可直接与同通径的管线法兰通过螺栓组完成对接安装，不需要额外加工过渡连接件。中间的观测段采用高硼硅玻璃筒作为透视主体，相比传统单片玻璃视镜，筒状玻璃拥有360度的周向观测视野，不存在观测死角，运维人员从任意侧面都能清晰看到管内介质的状态，哪怕是管道底部沉积的少量杂质，也能从侧下方角度直接观测到。

　　玻璃筒的两端分别与两侧法兰通过密封结构压紧固定，周向均匀布置的多根拉紧螺柱为两侧法兰提供均匀的压紧力，保证玻璃筒端面的密封垫片受力均匀，不会出现局部压应力过大导致玻璃碎裂，或是局部压紧力不足引发介质泄漏的问题。每根拉紧螺柱的两端都配置了六角螺母与平垫圈，安装时可以采用对角循环紧固的方式逐步加载压紧力，避免单侧受力过大导致玻璃筒受偏载应力破损。两侧法兰的中心流道与所适配的管道通径保持一致，DN25与DN32两种规格的流道都做了圆滑过渡处理，不会在视镜位置形成流道突变，避免介质在视镜段产生涡流、压损增大的问题，也减少介质中的固体杂质在视镜位置的沉积概率。

　　从安装边界来看，这款视镜的整体轴向长度控制在常规管线安装预留的操作空间范围内，安装时不需要额外调整管线的轴向间距，法兰上的螺栓孔位置完全匹配对应通径DIN标准法兰的孔位分布，现场安装时可以直接对位穿装螺栓。密封垫片采用耐介质腐蚀的非金属垫片，适配多数水性、中性流体介质的输送场景，如果用于腐蚀性介质工况，也可以根据介质特性更换对应的密封垫片材质，不需要改动视镜的主体结构。

　　在结构强度设计上，两侧法兰采用金属材质加工，拥有足够的结构刚度，在螺栓紧固力和管线内压的作用下不会产生形变，保证玻璃筒始终处于均匀受压的状态。玻璃筒的壁厚经过承压校核，能够满足常规低压管线的工作压力要求，同时玻璃的透光率经过选型，保证观测时不会出现视觉畸变，真实还原管内介质的实际状态。周向布置的拉紧螺柱除了提供压紧力之外，也对玻璃筒形成了周向的物理防护，避免现场安装或运维过程中硬物直接撞击玻璃筒导致破损，同时螺柱的分布位置不会遮挡观测视野，不会对日常观测造成干扰。

　　在实际选型应用中，这款视镜可以直接安装在泵的进出口管线、反应釜的出料管线、过滤设备的进出口位置，用于实时观测介质流动状态，判断泵是否存在气蚀、过滤器是否出现堵塞、反应介质的混合状态是否正常。相比传统的单片平板视镜，筒式结构的通流能力与管道完全一致，不会产生额外的流阻，也不会因为视镜的结构导致介质滞留，对于卫生级要求的食品、制药工况，也能减少介质残留，方便CIP清洗过程的观测与清洁。设计过程中充分考虑了现场安装的容错性，法兰的密封面预留了足够的垫片放置空间，哪怕安装时法兰存在微小的角度偏差，也能通过密封垫片的形变完成密封，不会因为安装误差导致泄漏或玻璃破损。
