工业带梯操作钢平台结构设计方案

　　这套带斜梯的钢结构操作平台，主要面向生产车间内需要高位操作、设备巡检、工位衔接的作业场景，常见于生产线旁的设备操作位、仓储区域的高位理货工位、大型设备旁的检修登高区域，解决地面到固定高位作业面的通行与站立作业需求，替代传统的临时登高梯、垫高架，提升高位作业的稳定性与安全性。从结构设计逻辑来看，整体采用型钢焊接框架作为承载主体，平台台面采用格栅板铺设，既保证承载强度，又能避免作业面积水、积屑，防滑性能适配车间多油污、多碎屑的作业环境；侧边设置连续防护栏杆，栏杆高度符合高位作业防护要求，横杆间距满足防坠落规范，避免作业人员或工具从平台边缘跌落。配套的斜梯与平台主体采用刚性连接，梯步采用防滑踏步板，倾斜角度控制在人员通行舒适区间，

　　两侧同样设置扶手，上下通行时可提供稳定支撑，梯段底部设置落地支撑脚，避免梯段悬空产生的形变，同时分散整体载荷到地面。平台的支撑立柱采用等截面型钢，底部设置安装底板，可通过膨胀螺栓与混凝土地面固定，也可根据现场工况搭配可调脚杯，适配地面不平整的安装场景，立柱与平台框架的连接节点采用加劲板补强，承受平台满载时的竖向载荷与侧向冲击力，避免节点处应力集中导致的结构失效。从安装边界来看，平台整体为靠墙布置设计，后侧可贴合车间墙体或大型设备侧壁安装，减少对车间通行空间的占用，平台的长度、宽度可根据实际作业面的需求调整，图中所示的结构预留了多段拼接接口，可根据现场工位长度进行模块化拼接，无需整体重新加工。斜梯的设置位置在平台端部，

　　避免占用平台正面的作业操作空间，人员上下梯时不会干扰平台上的正常作业，梯段的宽度满足单人携带工具通行的需求，同时预留了工具搬运的余量。在功能设计上，平台台面的高度匹配常规工业设备的操作位高度，作业人员站立在平台上时，可自然触及设备的操作面板、检修点位，无需踮脚或过度弯腰，降低长时间高位作业的疲劳感；平台下方的空间可预留作为物料临时存放区、管线排布通道，充分利用车间的竖向空间，避免地面空间的浪费。结构设计时充分考虑了动载荷与静载荷的组合，除了承受作业人员的重量，还预留了工具、小型工件的放置载荷，框架的型钢选型经过受力校核，在满载情况下整体挠度控制在规范允许范围内，不会出现明显的晃动或形变。防护栏杆的底部设置挡脚板，防止平台上的工具、

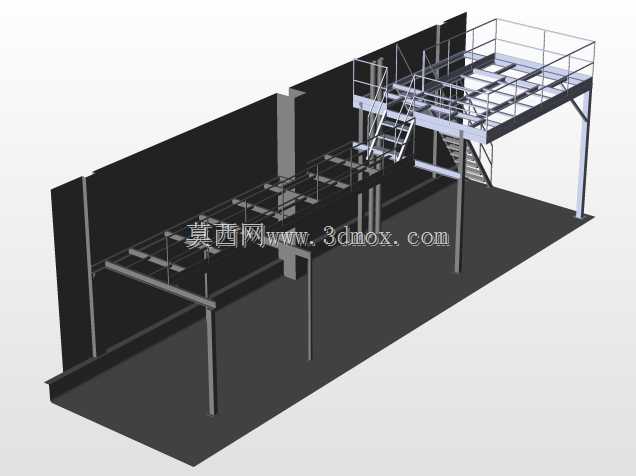

　　碎屑掉落砸伤下方通行人员，所有钢结构的棱角处都做了倒角处理，避免安装和使用过程中划伤人员。这套结构的三维建模完整还原了所有焊接节点、安装孔位、拼接接口，结构工程师可直接基于模型调整尺寸参数，适配不同的现场安装空间，也可根据实际承载需求更换不同规格的型钢，快速衍生出适配不同场景的平台方案，建模时所有配合面都预留了焊接余量与安装公差，避免现场安装时出现尺寸偏差导致无法装配的问题。
