外啮合齿轮式液压供油输送泵结构

　　这款外啮合齿轮泵的结构设计，完全围绕低压液压系统的稳定供油需求展开，在小型液压站、机床润滑回路、轻工设备的流体输送场景中应用十分广泛。从实际工况适配来看，这类泵的额定工作压力通常覆盖0.5-2.5MPa区间，适合输送粘度在10-500cSt的矿物油类介质，不会像离心泵那样在低流量高压力区间出现效率骤降的问题，也不会像柱塞泵那样对介质清洁度有极高要求，日常维护的容错空间更大。

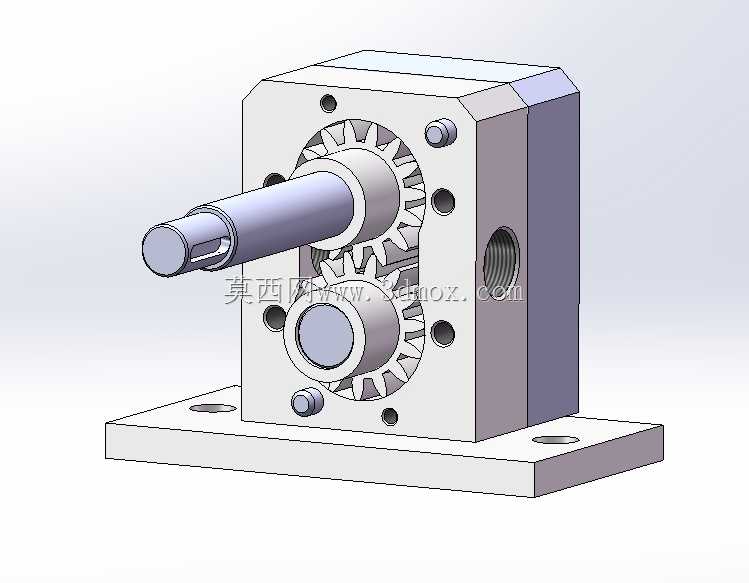

　　从结构设计逻辑来看，泵体采用分体式三段拼接结构，前端盖、泵腔主体、后端盖通过内六角圆柱头螺钉锁紧，接合面做了平面度管控，装配时配合密封垫片就能实现腔室的静密封，避免高压油从拼接缝隙泄漏。泵腔内部的两个渐开线直齿圆柱齿轮参数完全一致，主动齿轮通过伸出端的平键与外部动力源连接，从动齿轮通过短轴支撑在前后端盖的轴承孔内，齿轮啮合时的齿侧间隙、齿顶与泵腔内壁的径向间隙都控制在0.02-0.05mm区间，这个间隙范围既能保证齿轮转动无卡滞，又能将内部泄漏量控制在允许范围内，避免容积效率过度下降。

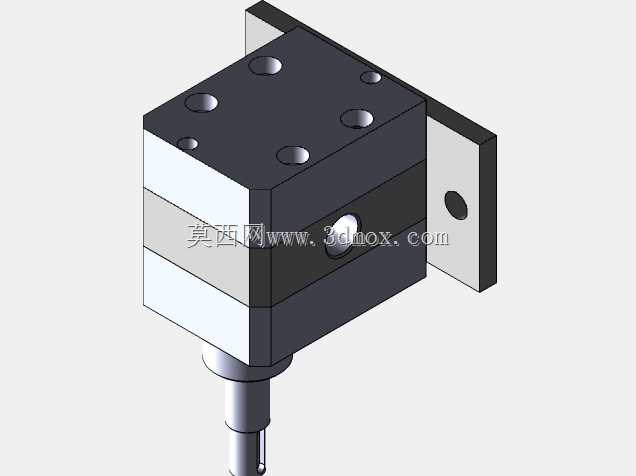

　　进出油口采用内螺纹接口设计，布置在泵体的侧端面，进油口口径略大于出油口，降低油液进入泵腔时的沿程阻力，避免吸油不足引发的气蚀问题。底部的安装底座与泵体为一体化结构，底座上开设两个长圆形安装孔，孔位间距适配常见的小型液压站安装面板尺寸，安装时可以通过长圆孔微调泵轴与动力输出轴的同轴度，补偿安装面的加工误差，避免轴系承受额外的径向力。伸出端的主动轴做了轴肩定位，轴伸位置加工有标准平键槽，可直接配套联轴器或带轮传递扭矩，轴与前端盖的配合位置设置了密封槽，可安装骨架油封实现动密封，防止油液从轴伸位置泄漏。

　　在实际功能实现上，当主动齿轮带动从动齿轮反向转动时，吸油腔一侧的轮齿逐渐脱开啮合，密封工作容积不断增大形成局部真空，油箱内的油液在大气压作用下进入吸油腔，随着齿轮的转动，齿槽内的油液被带到压油腔一侧，此时轮齿逐渐进入啮合，密封工作容积不断减小，就把齿槽内的油液挤压出去输送到压力管路中。整个工作过程中齿轮的转动是连续的，所以输出的流量脉动比柱塞泵更小，输出压力更平稳，适合给需要稳定供油的润滑回路、小型液压执行元件提供动力。

　　从安装边界来看，这款泵的整体外形方正，没有外凸的不规则结构，轴向总长度控制在紧凑范围内，泵体最大宽度与底座宽度匹配，安装时不需要预留过大的周边操作空间，日常维护时只需要拆开端盖螺钉就能检查齿轮磨损情况、更换密封件，不需要将整个泵从安装座上完全拆除。齿轮的齿宽、齿顶圆参数经过匹配计算，在保证额定流量的前提下尽可能缩小了泵腔的体积，整体重量较轻，适合在移动小型设备、桌面型液压试验台这类对安装空间和重量有要求的场景使用。设计时还在端盖上对应轴承的位置开设了微小的泄油通道，将泄漏到轴承腔的油液引导回吸油腔，既可以对支撑轴承进行润滑，又避免轴承腔内部憋压导致密封件损坏。
