六辐式船舶操舵手轮结构设计

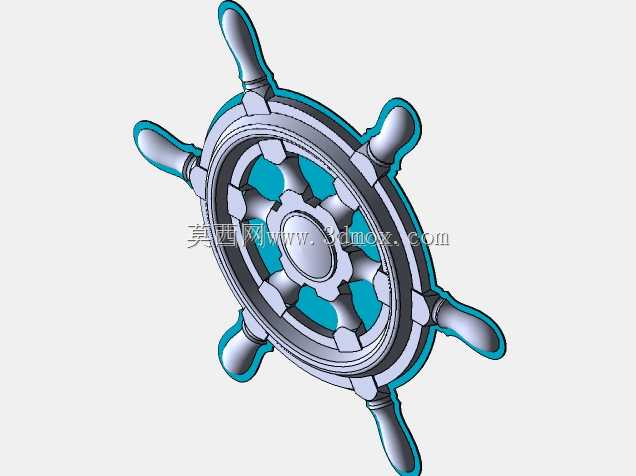

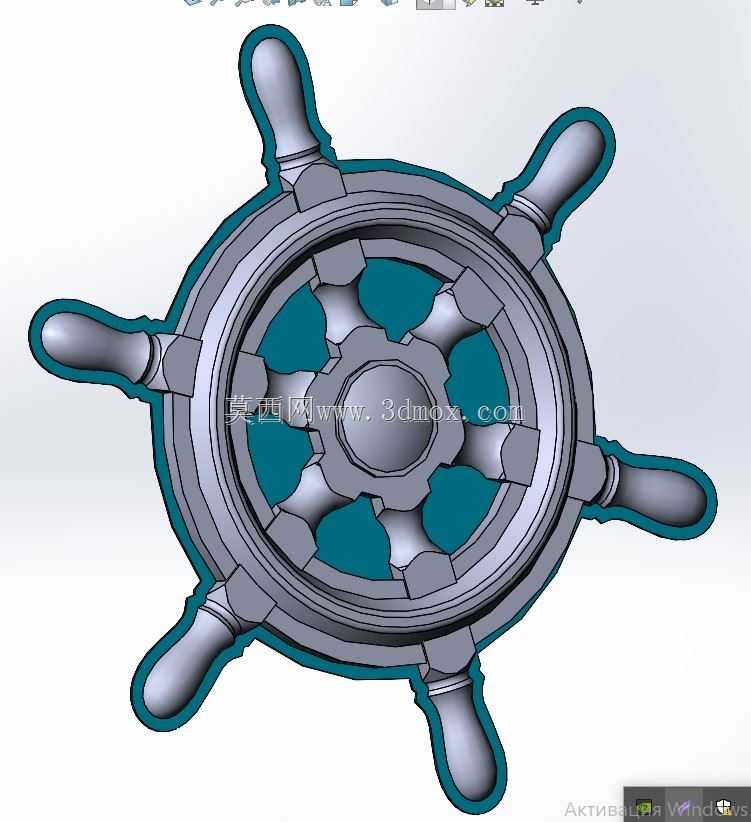

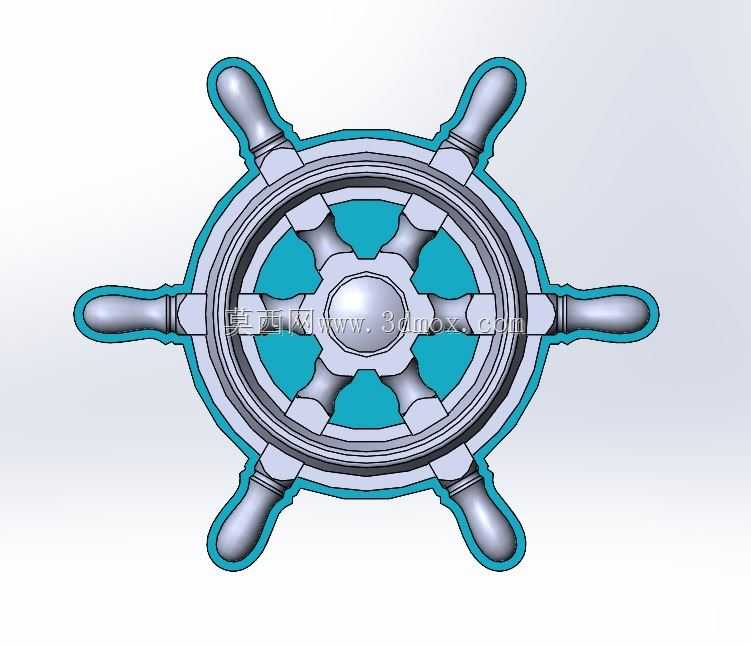

　　这款六辐式操舵手轮的结构设计，首先要匹配内河及近海小型作业船舶的驾驶台操控需求，日常航行中舵工通过转动手轮输出扭矩，经舵机传动系统带动舵叶偏转，实现船舶航向调整，在进出港、避障、窄航道会船等场景下，手轮的握持手感、转动阻尼直接影响操舵精度，长时间值守操作时的人机适配性也会影响舵工的疲劳程度。从结构设计逻辑来看，整体采用中心轮毂、六根对称辐条、外圈握持环的三层受力结构，中心轮毂位置预留了与舵机输入轴配合的键槽安装位，轮毂端面做了沉孔设计，可容纳轴端锁紧螺母，避免突出结构剐蹭操作人员衣物，轮毂与辐条的连接位置做了大圆角过渡，消除应力集中点，应对操舵过程中频繁的正反向扭矩冲击，避免长期交变载荷下出现辐条根部断裂的问题。

　　六根辐条采用等角度均匀分布，相邻辐条夹角为60度，每根辐条的截面从轮毂端向外圈握持环方向做渐变收窄，既保证了扭矩传递的结构强度，又尽可能降低整体重量，辐条与外圈握持环的连接位置同样做圆弧过渡，握持环的截面采用符合人体工学的椭圆造型，表面做防滑纹理处理，即使手部沾有雨水、油污也能稳定握持，不会出现打滑脱手的情况。外圈握持环的内侧设计有一圈青蓝色装饰防护层，既可以作为转动时的视觉参考标识，帮助舵工快速判断手轮转动角度，也能在金属外圈磕碰时起到缓冲作用，避免驾驶台其他仪表设备被撞损。从安装边界尺寸来看，手轮整体外径控制在适配小型船舶驾驶台的合理范围，安装时中心轮毂的轴线需与舵机输入轴保持同轴度公差在0.1mm以内，

　　手轮背面与驾驶台操作面板的预留间隙不小于30mm，保证转动过程中不会与面板上的仪表、按钮产生干涉，手轮的转动行程匹配常规舵机的满舵转动圈数，从正舵位置到左满舵、右满舵的转动圈数符合内河船舶操舵的通用习惯，不需要舵工额外适应操作逻辑。在细节结构处理上，每根辐条的末端与握持环连接位置做了微凸的握持定位点，当船舶处于正舵位置时，正上方、正下方及左右水平方向的辐条定位点刚好对应常规握持位置，舵工无需目视观察手轮位置，仅凭手部触感就能判断当前舵角状态，在夜间航行或者视线不佳的场景下，这种触觉定位设计能有效提升操舵响应速度。手轮整体采用金属材质打造，受力结构经过有限元仿真验证，在施加额定操舵扭矩1.5倍的过载载荷时，整体变形量不超过0.2mm，

　　不会出现塑性变形，表面做了防锈防腐处理，适应船舶驾驶台高湿度、高盐雾的使用环境，长期使用不会出现表层锈蚀脱落的问题。设计过程中也充分考虑了维修替换的便利性，中心轮毂与舵机轴的配合采用标准平键连接，通用规格的锁紧件即可完成安装，后期如果手轮出现磕碰损坏，不需要改动舵机端的连接结构，就能快速完成替换，降低船舶运维的配件成本。不同于大型船舶的液压助力舵轮，这款手轮适配的是无助力或者小助力的机械舵机系统，手轮本身的转动惯量经过优化，既不会因为太轻导致操舵时舵角反馈模糊，也不会因为太重导致操舵费力，在低速航行微调航向时，能通过手轮的阻力反馈清晰感知舵叶受到的水流作用力，帮助舵工精准控制舵角，避免出现航向调整过度的问题。辐条的分布设计也兼顾了紧急情况下的快速操舵需求，不管手轮停在任何角度，都至少有两根辐条处于方便握持发力的位置，遇到紧急避障情况时，舵工可以快速抓握辐条完成大角度转舵操作，不需要额外调整手轮位置找握持点。
