多层框架式工业焊接支撑结构设计

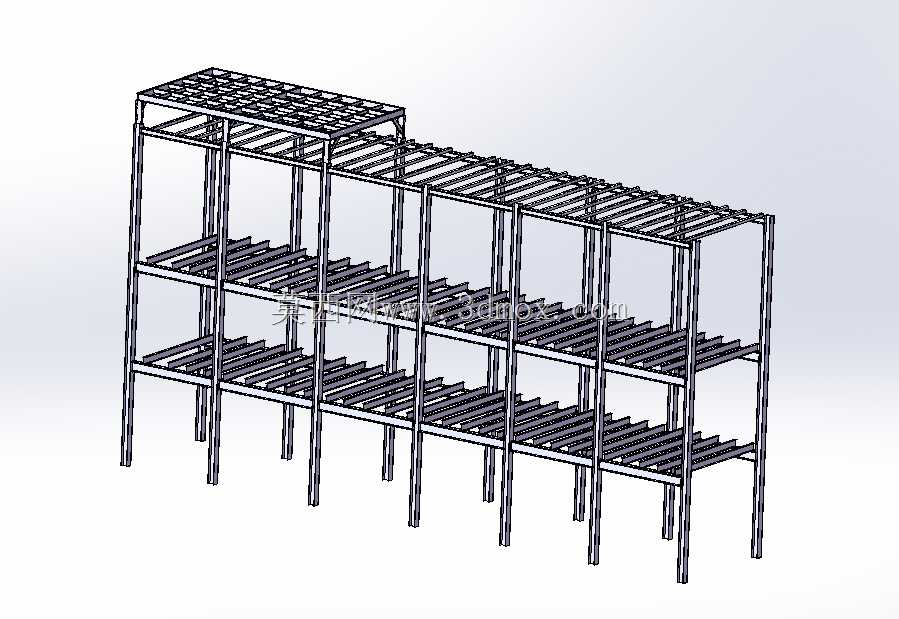

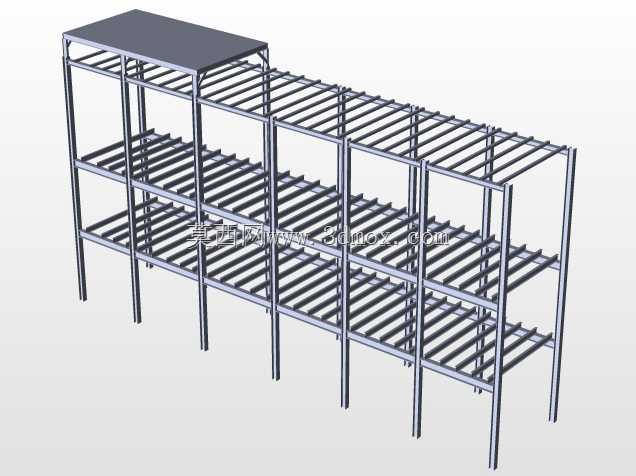

　　这套焊接支撑结构的三维设计，核心面向工业生产场景里的多层物料承载、管线排布支撑需求，常见于车间工位旁的物料暂存架、生产线边的辅助操作平台骨架、厂区管廊的分层支撑段这类实际工况。从结构本身来看，整体采用纵横交错的型材杆件拼接成型，纵向设置多根垂直落地的支撑立柱，每根立柱底部都配置了可调式脚座，这类脚座可以在安装现场根据地面平整度进行高度微调，单脚调节行程通常覆盖0-50mm区间，能抵消地面铺装带来的10mm以内的高低差，保证整个框架安装后所有立柱受力均匀，不会出现局部虚接、长期承重后变形的问题。横向与纵向的水平杆件分层排布，形成多层承载平面的骨架基础，每层杆件的交叉节点都做了满焊处理，节点位置额外增加了三角加强筋结构，

　　避免长期受交变载荷时节点开焊。从设计思路上，建模阶段优先考虑了现场焊接的工艺可行性，所有杆件的拼接位置都预留了足够的焊接操作空间，没有出现狭小缝隙导致焊枪无法抵达的死角，杆件下料长度的公差预留控制在±1mm范围内，保证现场拼装时不需要反复修磨杆件就能对齐装配。整个框架的外形尺寸按照常规工业通道的通行边界设计，整体宽度控制在1.2m-1.8m区间，长度可根据实际安装需求做模块化拼接延伸，单段标准长度为3m，总高度根据承载层数调整，常规三层结构总高度控制在2.2m，既保证操作人员站在地面就能取放最上层承载面的物料，也不会遮挡车间内的常规照明与消防喷淋设施。安装边界方面，框架底部脚座的固定方式可根据现场地面材质选择，

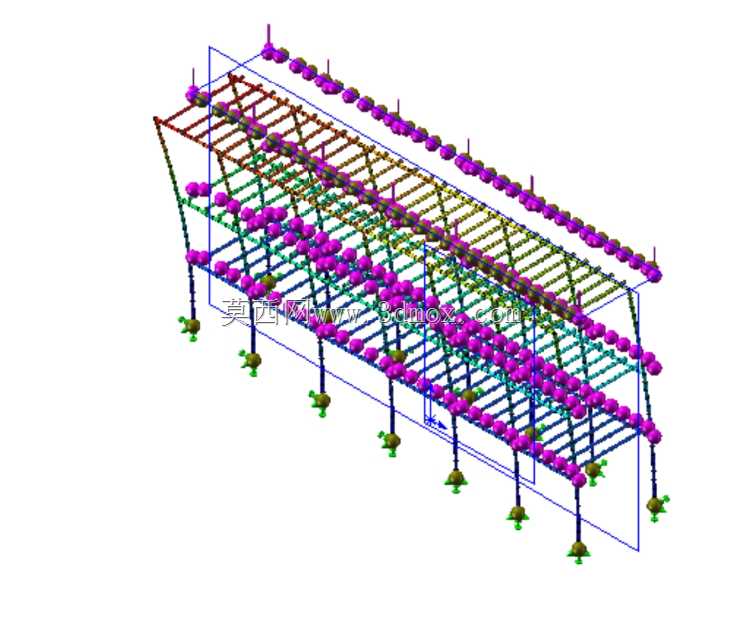

　　水泥地面可采用膨胀螺栓直接固定，环氧地坪地面可搭配防滑橡胶垫做无钻孔安装，避免破坏地坪涂层。结构的承载能力按照每层均布载荷200kg设计，杆件选型时通过受力仿真验证，最外侧悬臂位置的最大挠度控制在1/500以内，放置常规工装、物料盒、轻型管线时不会出现明显下弯。实际使用中，这类焊接结构不需要额外做复杂的表面处理，仅需在焊接完成后打磨焊渣，涂刷防锈漆与对应车间的环境适配面漆即可，若用于潮湿工况可额外增加热镀锌处理层，提升抗锈蚀能力。结构的分层设计也方便后续拓展，可根据使用需求在任意层加装网孔板、钣金台面、管线卡扣等附件，不需要对主体框架做二次切割焊接，适配不同生产场景的快速改造需求。建模过程中所有杆件的规格都做了参数化关联，

　　调整型材规格、层间距、整体长宽尺寸时，所有节点的焊接位置、加强筋尺寸都会自动匹配更新，能快速衍生出不同承载等级、不同尺寸的同系列结构，减少重复建模的工作量。从现场装配的角度，所有杆件都做了编号标记，拼装时按照对应编号对齐点焊固定，调整整体框架的对角线误差控制在3mm以内后再完成满焊，能有效避免焊接变形导致的整体结构扭曲，安装完成后框架的整体平面度误差可控制在2mm/㎡范围内，满足后续铺设台面、安装附件的精度要求。
