间歇式步进输送机构三维结构设计

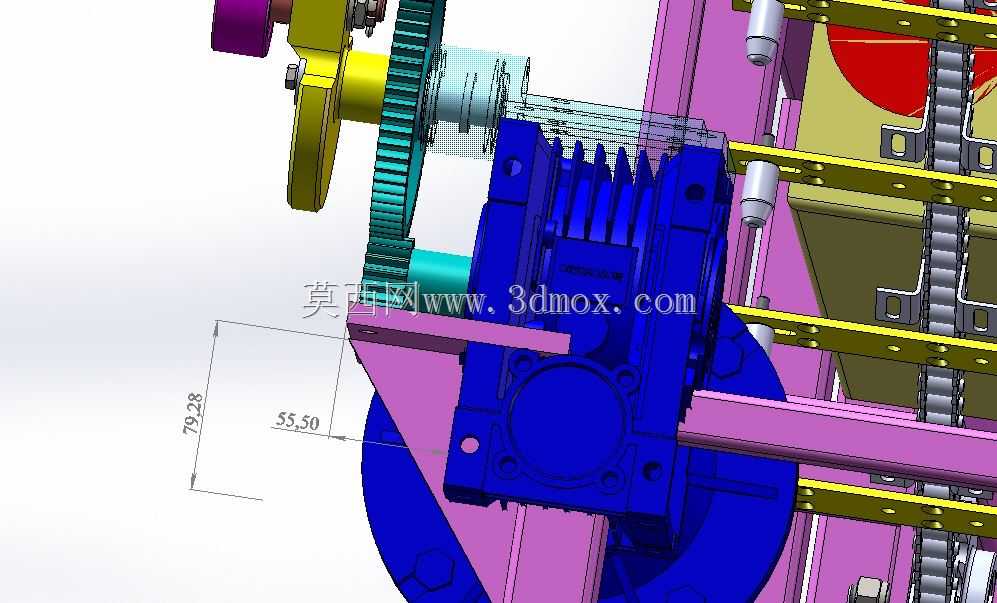

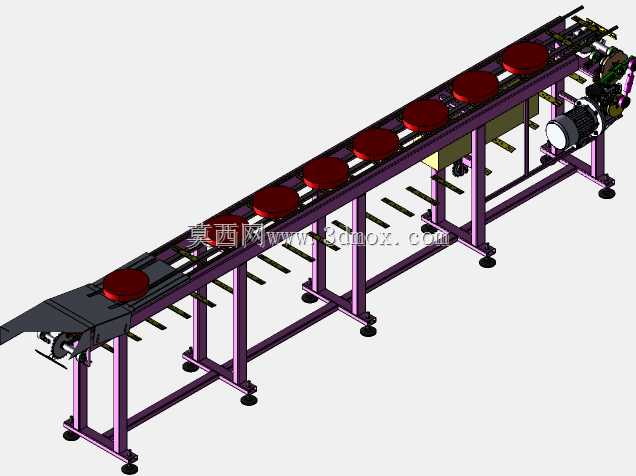

　　这套步进输送机构主要面向产线工位间的定距间歇物料输送需求设计，常见于电子元器件组装、五金小件加工、食品包装等需要逐工位完成工序作业的生产场景，区别于连续运行的皮带输送线，这类步进输送机构可以精准控制每个节拍的输送距离，让物料在指定工位精准停留，匹配装配、检测、打标等工序的作业时间要求，避免连续输送带来的定位偏差问题。从结构组成来看，整套机构采用框架式方管焊接机架作为承载主体，紫色涂装的机架型材通过螺栓拼接形成稳定的支撑结构，机架底部预留了地脚安装孔位，可以直接通过膨胀螺栓固定在车间硬化地面上，安装时需要保证机架上平面的平面度公差控制在每米1mm以内，避免输送过程中出现卡滞或者物料偏移的问题。动力端采用卧式齿轮减速电机直接驱动，

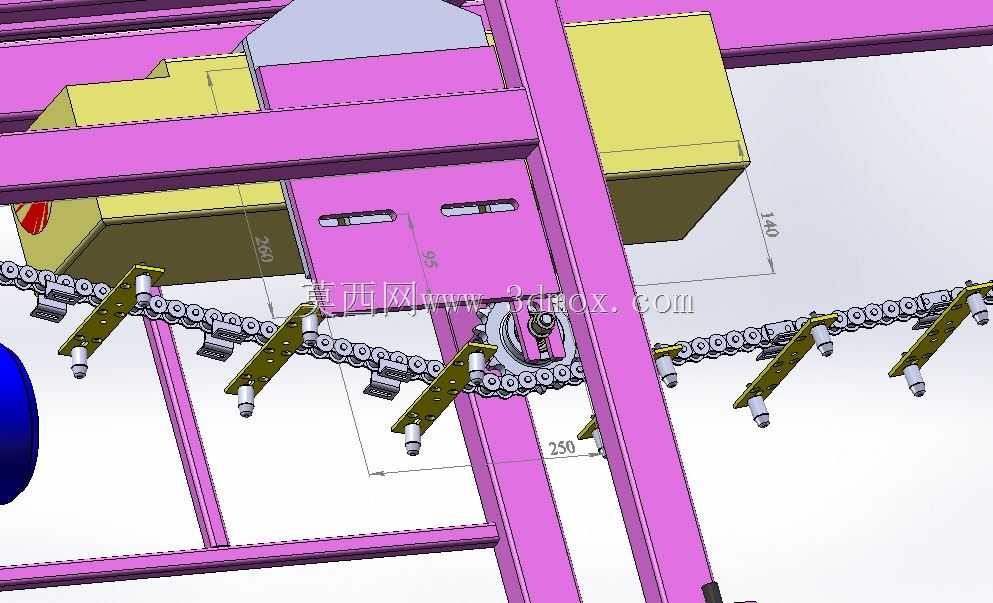

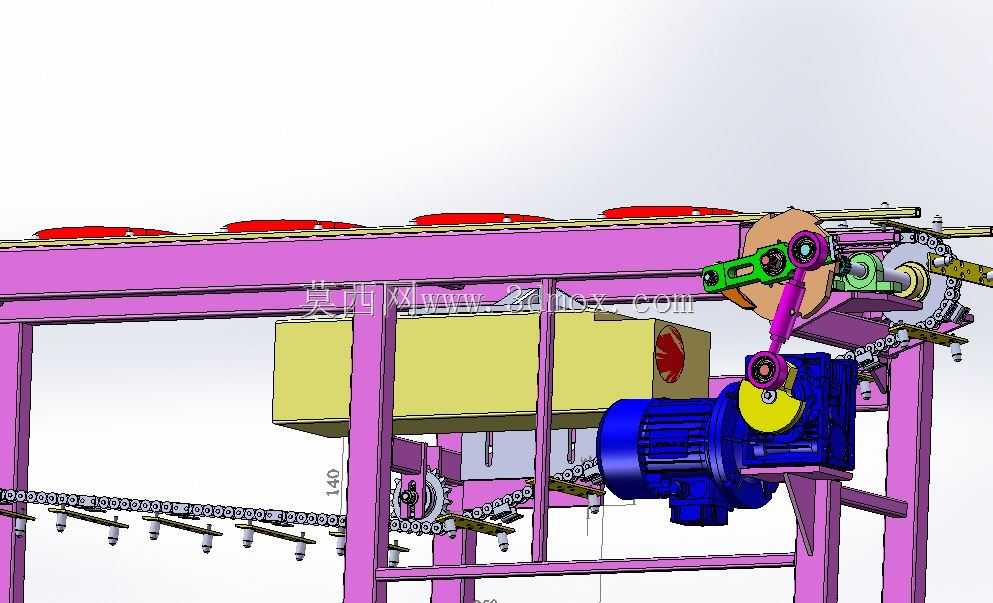

　　电机输出端连接链轮传动副，通过链条将动力传递到主轴的凸轮分度机构上，这套凸轮连杆组合机构是实现步进动作的核心，区别于槽轮机构的间歇传动，凸轮连杆组合的步进机构可以根据实际产线节拍需求定制凸轮轮廓曲线，实现启动、输送、停留各阶段的速度平滑过渡，减少启停过程中的冲击载荷，延长整套机构的使用寿命。输送执行端采用带拨块的输送链条，拨块按照固定节距安装在链条附件上，每个节拍带动工装板或者物料向前移动一个工位的距离，链条下方设置了耐磨导向条，托住链条回程段与工作段，避免链条下垂导致的拨块位置偏差，导向条采用超高分子量聚乙烯材质，摩擦系数低且耐磨性能优异，长期运行不需要频繁加注润滑油，适配洁净车间的使用要求。机构上方设置的红色缓冲挡块，

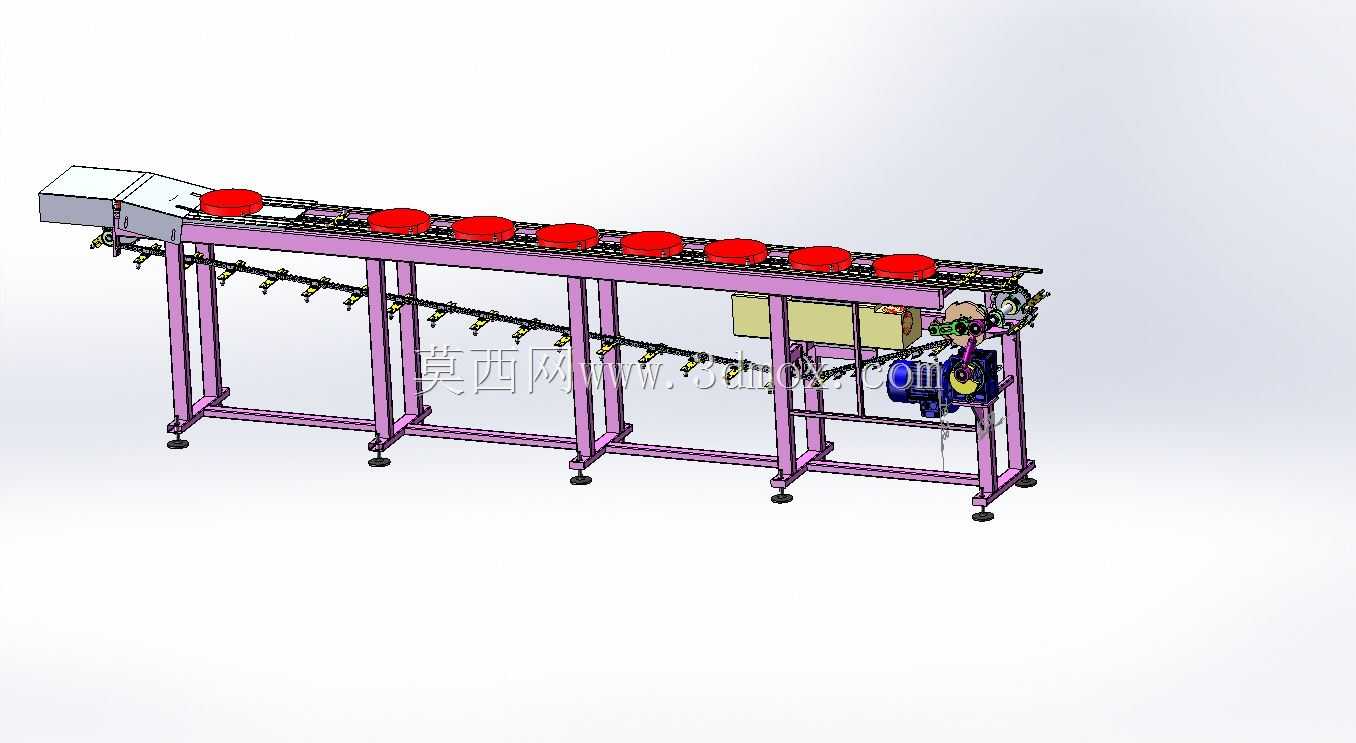

　　用于物料到位后的辅助定位，当输送节拍结束物料停留在工位时，挡块可以从上方轻微压住物料边缘，避免工位作业时物料出现窜动，挡块的高度可以通过支架上的长圆孔进行调节，适配不同高度的物料输送需求。从安装边界来看，整套机构的宽度方向尺寸控制在800mm以内，长度可以根据实际工位数量进行模块化拼接，单段标准长度为1200mm，对应6个标准作业工位，进料端与出料端都预留了与其他设备对接的接口，可以直接接驳上料机构、下料机械手或者下一段输送线，不需要额外制作转接支架。设计过程中重点校核了凸轮轮廓的压力角，确保传动过程中压力角始终小于许用值，避免出现机构自锁或者传动效率过低的问题，同时对链条的张紧结构做了优化，在机架尾部设置了可调式张紧座，

　　只需要调节两个螺栓就可以完成链条张紧度的调整，日常维护十分便捷。考虑到产线换产的需求，拨块的安装位置采用快拆式结构，只需要松开两个紧固螺钉就可以调整拨块间距，适配不同尺寸规格的物料输送，不需要更换整条输送链条，大幅缩短换产调试的时间。机构的传动部分全部设置了透明防护罩，既可以观察内部传动件的运行状态，又能避免操作人员误触运动部件带来的安全隐患，防护罩采用铰链式安装，打开后就可以进行日常的维护保养作业。在实际选型应用时，需要根据输送物料的单重与节拍速度匹配对应的减速电机功率，常规工况下配置0.75kW的减速电机即可满足每分钟15个节拍的输送需求，如果输送较重的工件，可以适当增大电机功率，同时对机架的承载横梁做加强处理，避免长期重载出现机架变形的问题。这套输送机构的步进定位精度可以控制在±0.2mm以内，完全满足大部分组装、检测工序的定位要求，不需要额外增加二次定位机构，能够有效简化产线的整体结构，降低设备的整体制造成本。
