SA16与SA20系列CNC加工导轨类零件

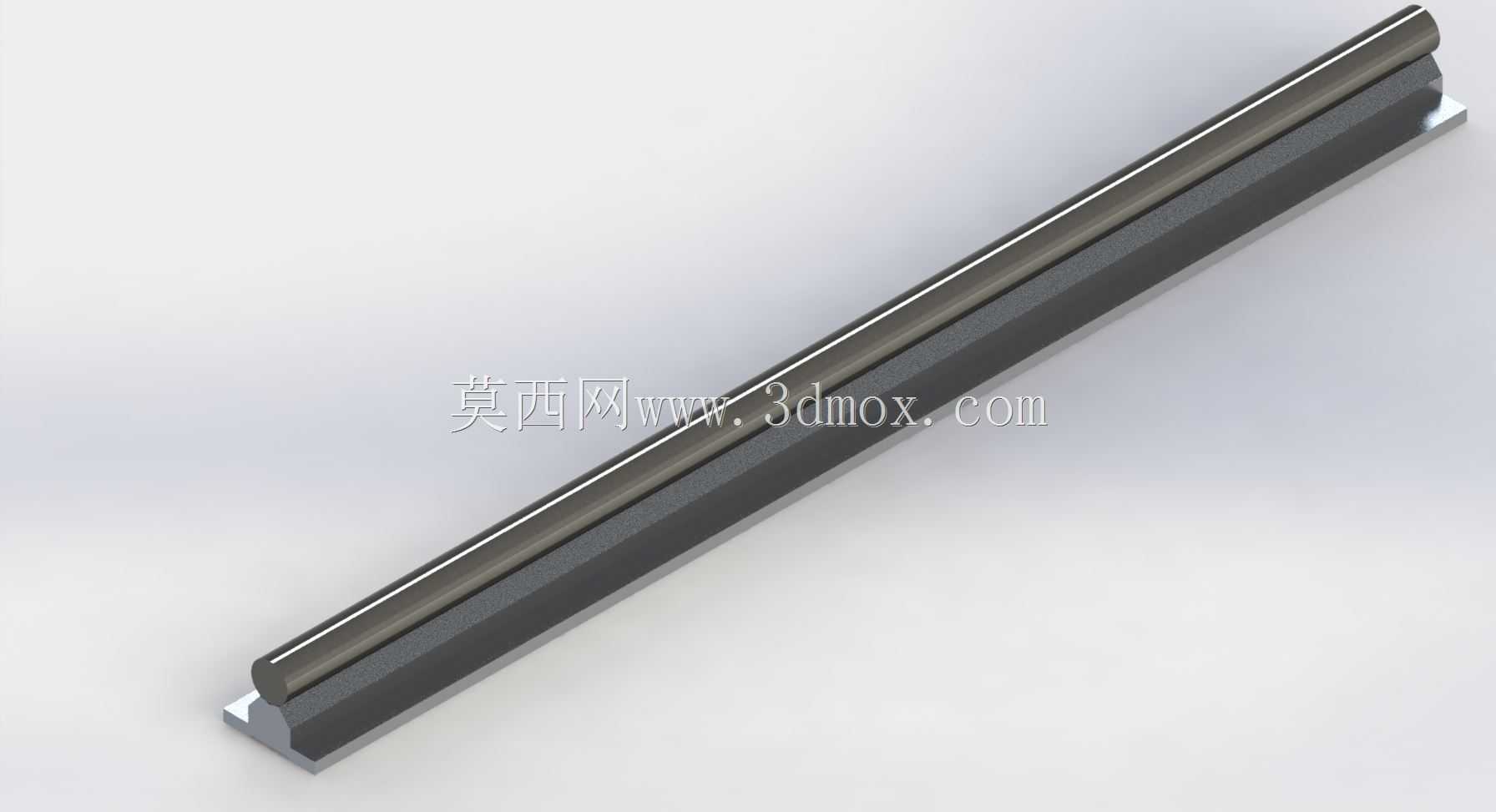

　　这类长条形导向零件是CNC加工设备里承担直线运动导向功能的核心基础件，对应SA16、SA20两个规格，日常在数控铣床、立式加工中心、自动化送料滑台的直线运动副里都能见到它的身影，主要作用是约束运动部件的行进轨迹，保证滑座、主轴头等移动件沿着固定方向做高精度往复运动，避免运动过程中出现偏摆、窜动的问题，直接影响设备的加工精度与运行稳定性。从结构设计来看，零件整体采用等截面长条形构型，主体承载段做了对称式的多棱面设计，相邻面之间的棱边做了微小的圆角过渡，既可以减少加工过程中的应力集中，也能避免安装时锐边划伤操作人员或者配合件表面。零件两端设计有定位安装基准面，安装时可以直接贴合设备基座的安装槽，

　　通过侧面的压紧块或者端面的固定螺钉完成锁紧，不需要额外做复杂的适配加工，安装边界的公差控制在微米级，能保证和基座配合时的贴合度，避免长期运行后出现松动移位。导向工作面做了高精度的磨削处理，表面粗糙度控制在Ra0.8以下，和配套的滑块配合时，运动阻力小，磨损速率低，能长期保持导向精度。在实际选型应用中，SA16规格的零件多用于负载较小的小型自动化滑台、3D打印设备的运动轴，承载能力在15kg到30kg区间，适合轻载高速的往复运动场景；SA20规格的零件截面尺寸更大，刚性更强，多用于中型CNC加工设备的进给轴，能承受更大的切削负载与倾覆力矩，在铣削加工产生振动的工况下，依然能保持稳定的导向精度，不会因为受力变形导致加工尺寸超差。

　　设计这类零件的时候，首先要根据应用场景的负载、运动行程确定零件的总长度与截面尺寸，长度方向要预留出滑块的极限行程余量，避免滑块运行到端部时脱轨；截面的壁厚设计要兼顾刚性与重量，不能为了追求刚性盲目加大壁厚导致零件整体过重，增加驱动电机的负载，也不能壁厚过薄导致受力后出现弯曲变形，影响导向精度。零件的材质一般选用轴承钢或者高碳合金钢，经过淬火处理后表面硬度能达到HRC58-62，具备优秀的耐磨性能，芯部保持一定的韧性，能承受一定的冲击载荷，不会因为突发的碰撞出现断裂。安装基准面的平面度公差要求控制在0.02mm每米长度范围内，导向面之间的平行度公差不超过0.01mm，这样才能保证滑块在整个行程内运行顺畅，不会出现卡滞、爬行的问题。

　　在实际设备装配过程中，这类零件一般是成对平行安装，两根导轨的平行度公差需要控制在0.02mm以内，安装时需要用百分表打表找正，先固定其中一根作为基准轨，再调整另一根从动轨的位置，保证两根导轨的导向面平行，避免滑块安装后出现过约束导致运行阻力过大，加速零件磨损。日常维护时，只需要定期在导向面涂抹润滑脂，就能减少摩擦损耗，延长零件的使用寿命，不需要做复杂的保养维护。这类零件的结构虽然看起来简单，但是公差配合、形位公差的设计直接决定了整个运动副的运行精度，建模的时候需要重点标注各个安装面、导向面的形位公差，明确表面处理要求与热处理硬度，才能保证加工出来的零件满足实际使用需求，避免因为设计细节考虑不周，导致零件装配后无法达到预期的运行精度，影响整套设备的性能。
