ДА05100型马诺真空压力测量表结构

　　这款径向安装的压力真空联程表，主要面向工业现场的负压与正压复合测量场景，常见于真空冶炼、制冷机组调试、化工管路压力巡检、气动系统密封性检测这类需要同时覆盖负压段与低压正压段的工况中，能直接替代同量程段的分立真空表与低压压力表，减少管路开孔数量与仪表安装点位，降低现场运维的备件储备品类。从实际使用角度看，这类表的核心作用是直观反馈密闭腔体内的压力状态，不管是真空泵抽气过程中的负压达标判断，还是低压供气回路的压力波动监测，都能通过表盘指针的实时偏转让巡检人员快速获取数值，不需要额外接电或者配置数显模块，在存在防爆要求、供电不便的户外工况下可靠性远高于电子式压力检测元件。

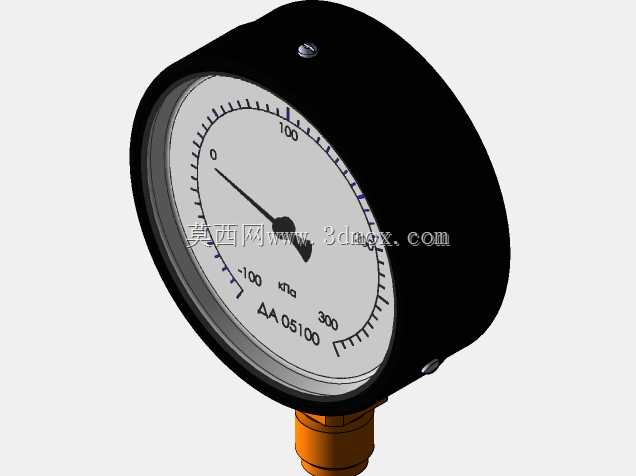

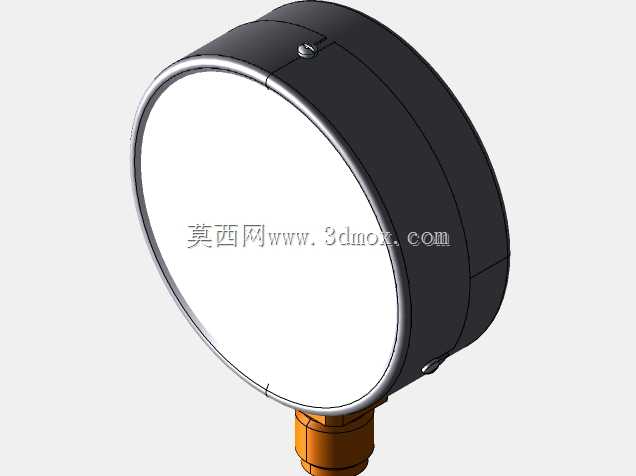

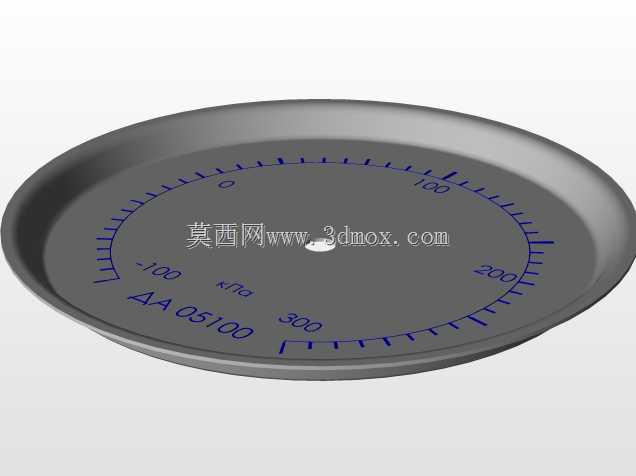

　　设计层面首先考虑的是现场安装的兼容性，底部采用标准外螺纹径向接头，接头长度控制在常规仪表安装的预留尺寸范围内，能直接适配工业管路上的标准内螺纹取压口，不需要额外加装转换接头；表壳采用圆形冲压结构，外壳壁厚均匀，边缘做了卷边钝化处理，既可以抵御现场的轻微磕碰，也能避免安装时划伤操作人员。表盘刻度覆盖-100kPa到300kPa的测量区间，刻度线按照精度等级做了长短区分，整百刻度位置标注了清晰的数值，单位标识直接印刷在刻度盘中心区域，指针采用轻量化的金属冲压件，转动惯量控制在合理范围，既能快速跟随压力变化偏转，也能减少管路压力脉冲带来的指针抖动，避免长期使用后指针轴出现磨损松旷。

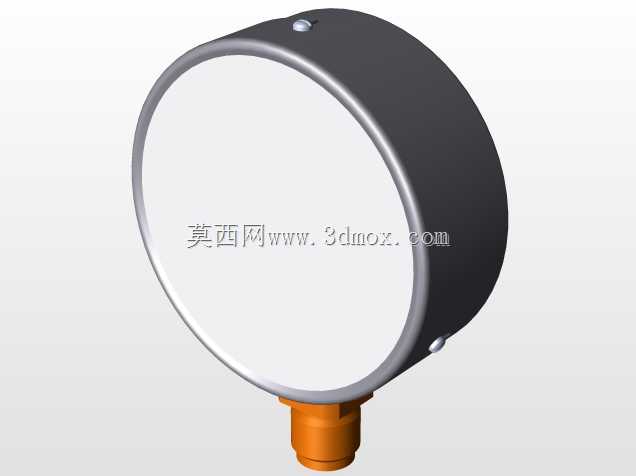

　　表壳顶部设置了小型的安全泄压塞，当表内弹簧管出现泄漏导致壳体内压异常升高时，泄压塞会自动弹开释放内部压力，避免表蒙爆裂伤人，这个细节是工业压力表强制要求的安全结构，建模时完整还原了这个小部件的安装位置与外形，没有做简化省略。表蒙采用嵌入式安装结构，与表壳的配合位置预留了密封胶圈的安装槽，能达到常规工业现场的防尘防水要求，适配多数车间、户外管路的安装环境，不会因为粉尘、溅水导致表盘内部进灰发霉影响读数。

　　从安装边界来看，表体的圆形外径符合常规同量程压力表的通用安装尺寸，不管是直接安装在管路取压口，还是搭配仪表安装面板做嵌入式固定，都能匹配现有的开孔尺寸，不需要重新加工安装位；接头的中心轴线与表盘平面垂直，属于标准径向安装形式，和轴向带边安装的压力表区分明确，选型时不会出现安装形式错配的问题。建模过程中对内部的弹簧管、齿轮传动机构做了合理的结构简化，保留了外部所有安装接口、操作细节与外形特征，既可以用于工业仪表选型阶段的三维布局装配，也能作为教学场景中压力真空表结构认知的演示模型，帮助刚接触工业仪表的设计人员快速掌握这类表的安装尺寸与外形特征，避免选型时出现尺寸不匹配、安装形式不符的问题。

　　在实际设备布局设计中，这类仪表的安装位置需要预留足够的读数空间，表体前方不能有管线或者结构件遮挡表盘，建模时还原的真实外形尺寸，能帮助设计人员在三维装配阶段提前核查安装空间，确认表盘朝向是否方便人员读数，接头长度是否能穿过设备面板与管路取压口可靠连接，避免现场安装时才发现空间不足、接头长度不够或者表盘被遮挡的问题，减少现场整改的工作量。
