LED路灯光学面板精密注塑模具结构

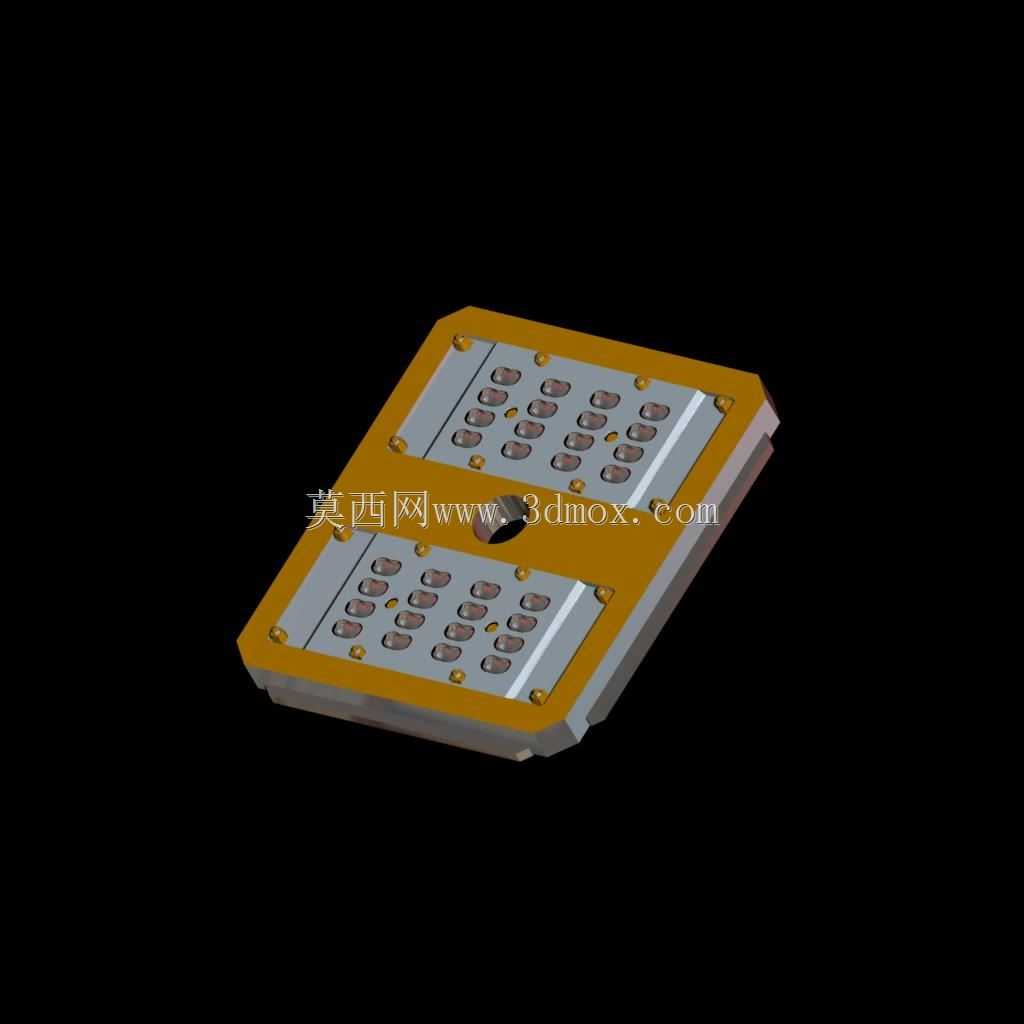

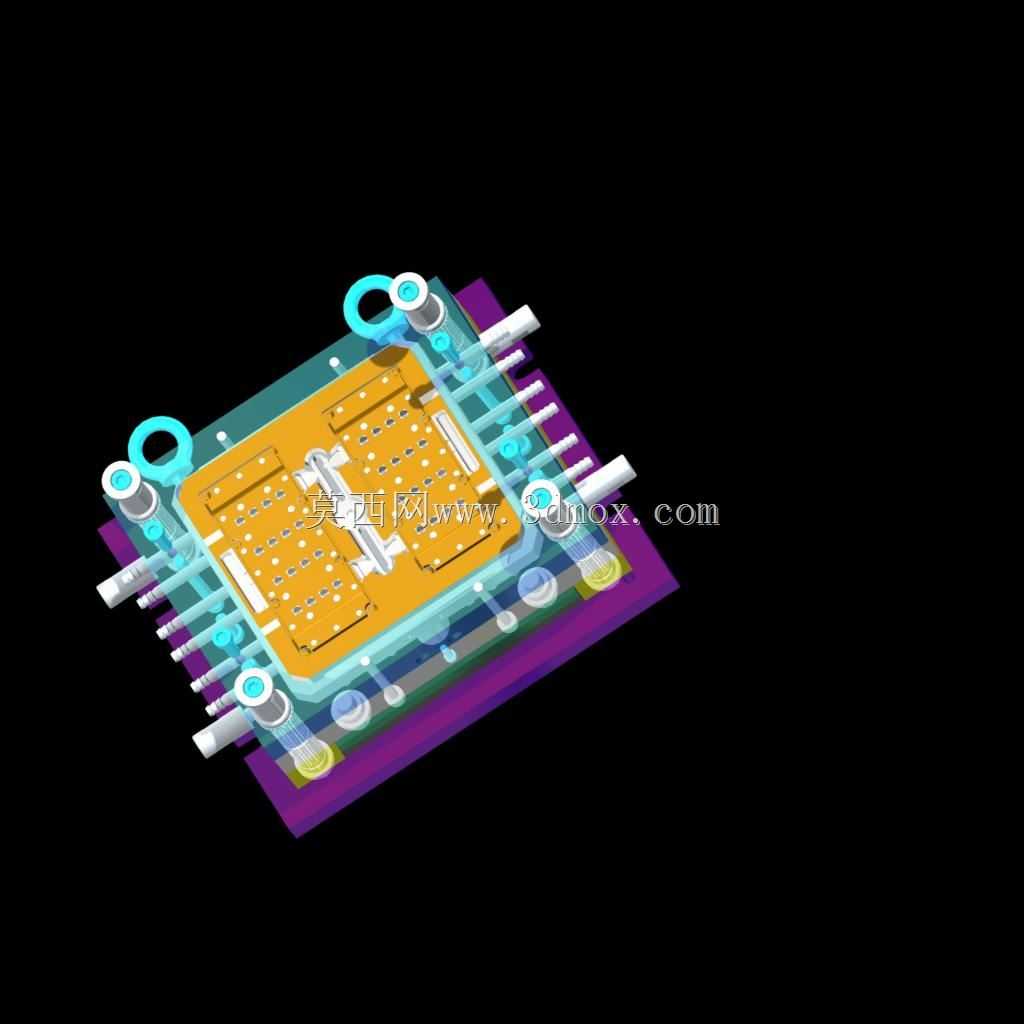

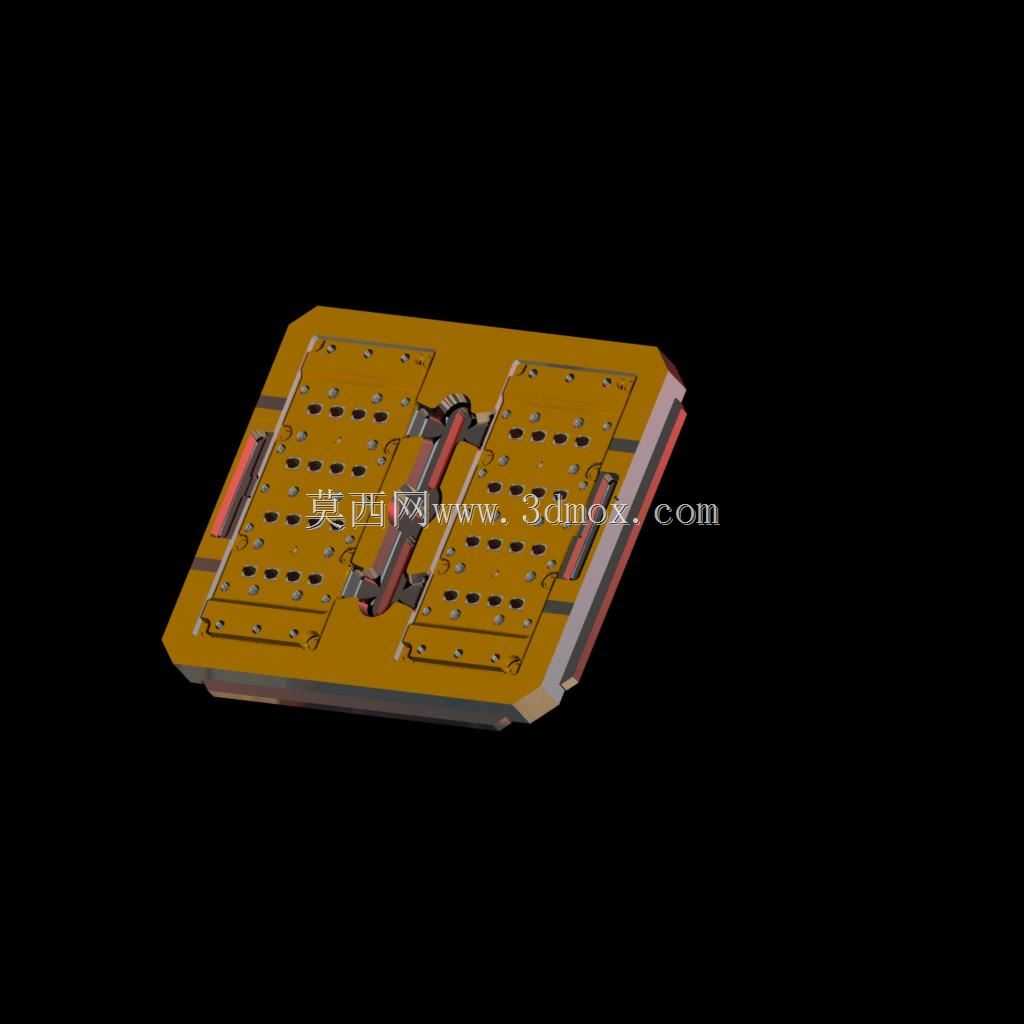

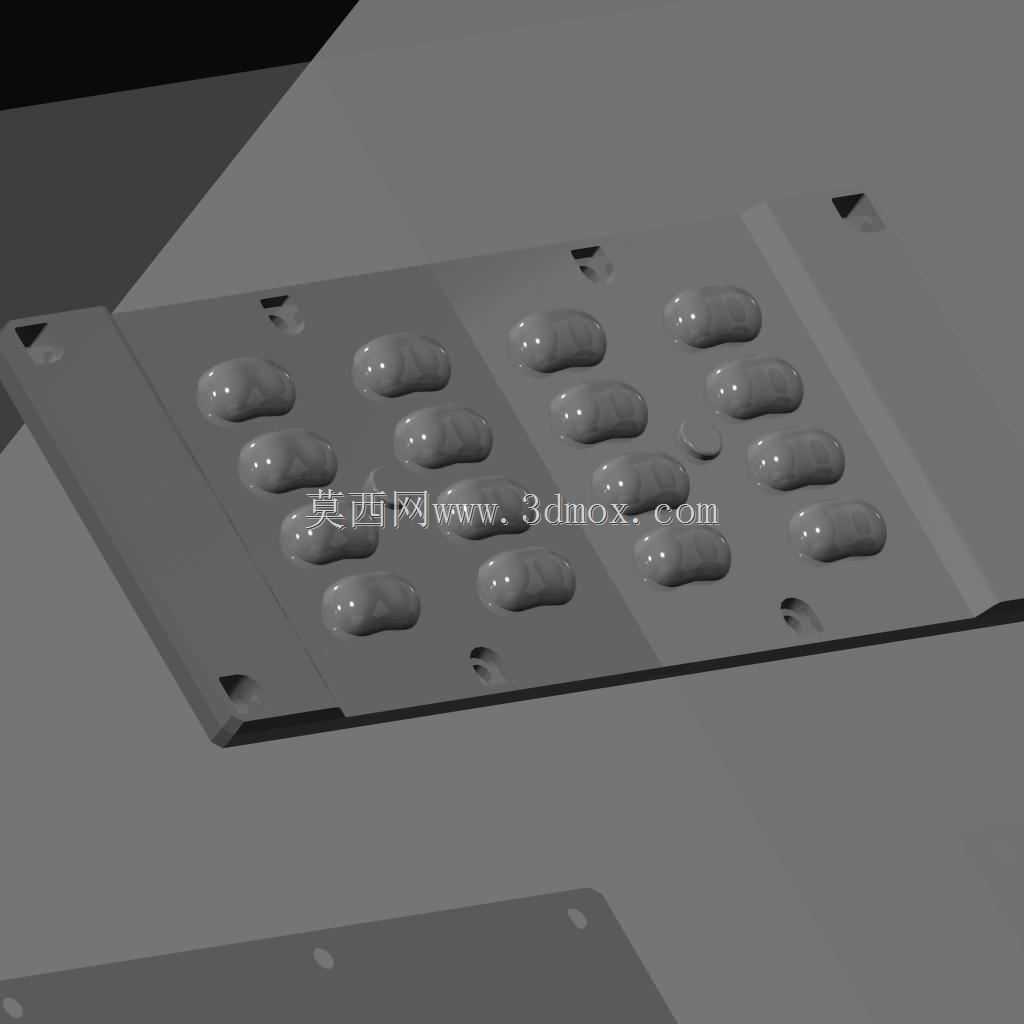

　　这套模具针对LED路灯光学面板的成型需求开发，核心服务于户外道路照明领域的光学组件批量生产环节，对应成型的光学面板是LED路灯配光系统的核心承载件，直接决定路灯的出光角度、光斑均匀度与眩光控制水平，在市政道路照明、园区公共照明、高杆场站照明场景中，这类光学面板的成型精度直接影响整灯的配光性能是否符合道路照明设计标准。从模具结构设计来看，模腔排布采用一模多腔的对称布局，对应成型的光学面板上的每一处透镜微结构，都在模腔表面做了对应镜面抛光处理，避免成型后透镜表面出现流痕、雾面缺陷，影响光线折射效率。浇注系统采用侧浇口进胶的方式，进胶位置选在面板的非光学安装边位置，避免浇口残留影响光学面的成型质量，同时浇口尺寸经过反复核算，

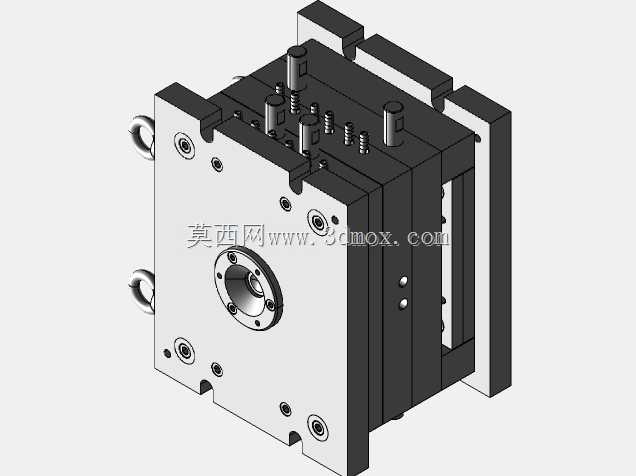

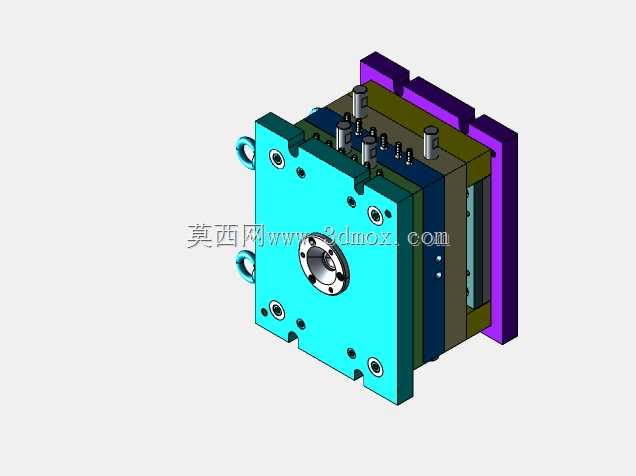

　　既能保证熔融塑料快速填充整个模腔，又能在开模后实现浇口与产品的自动分离，减少后续人工修剪的工序成本。冷却水路的排布沿着模腔的轮廓做随形设计，在透镜微结构对应的模腔区域加密水路间距，保证整个成型面的温度差控制在±5℃以内，避免因冷却不均导致光学面出现缩痕、翘曲变形，影响透镜的光学曲率精度。模具的导向机构采用精密导柱导套配合，合模时的定位精度控制在0.02mm以内，避免合模错位导致分型面出现飞边，同时在光学面对应的模腔周边设置了排气槽，排气槽深度控制在塑料溢边值以下，既能快速排出模腔内的空气，避免填充过程中出现困气烧焦、缺胶的缺陷，又不会产生飞边影响产品外观。从安装边界来看，模具的整体外形尺寸适配常用的卧式注塑机安装规格，

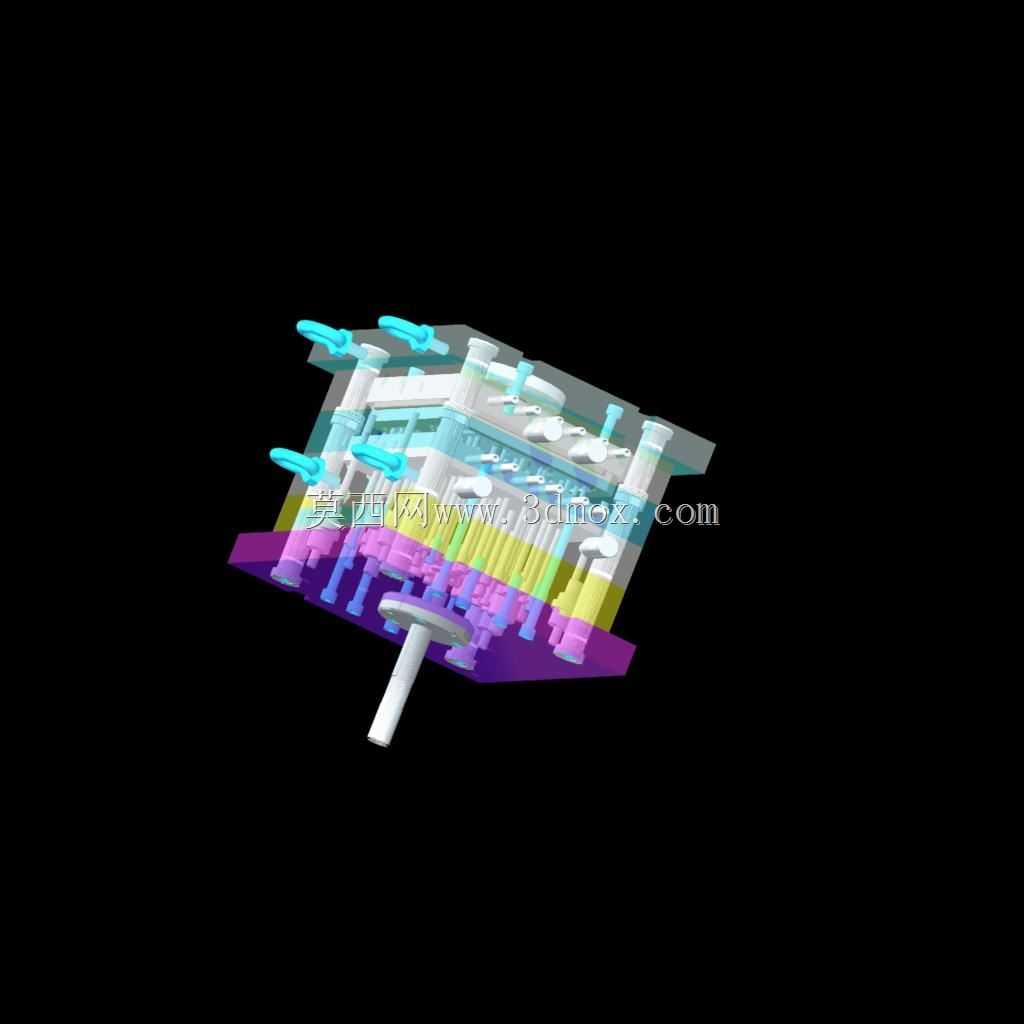

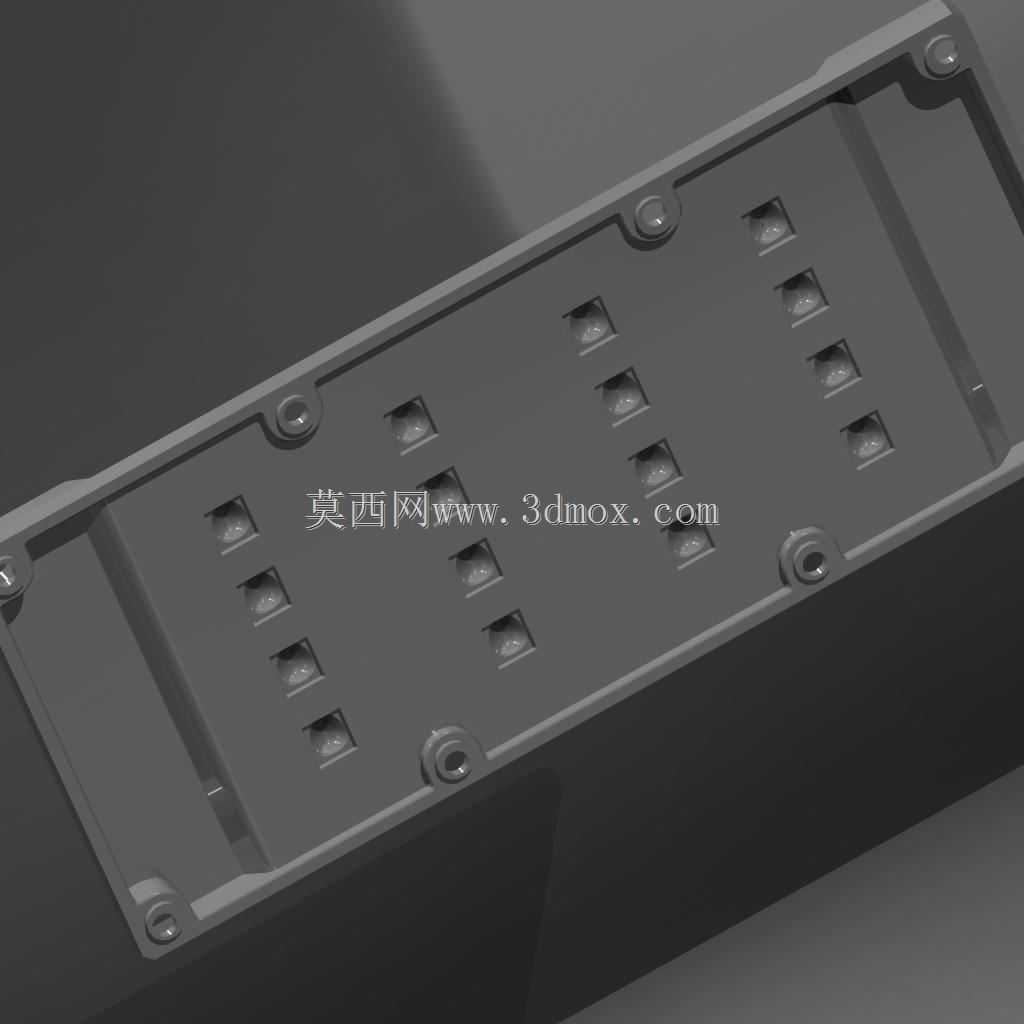

　　模架采用标准模架改制，顶出系统采用顶针+推板结合的方式，顶针位置避开光学面区域，顶出力均匀分布在产品的安装边位置，避免顶出过程中产品出现变形、顶白缺陷。成型后的光学面板，其透镜曲面的轮廓度公差控制在0.03mm以内，能够保证LED光源发出的光线经过透镜折射后，形成符合道路照明要求的矩形光斑，路面照度均匀度满足CJJ45城市道路照明设计标准的要求，同时面板上预设的安装孔位与路灯壳体的安装柱精准对应，装配时无需二次加工即可直接卡合固定，提升整灯的装配效率。在模具的成型工艺适配性上，针对光学级PC塑料的成型特性，模温控制区间、射胶速度、保压压力的参数适配范围都在模具设计阶段做了预留，生产时可根据原料批次的流动性差异微调参数，

　　保证批量生产时产品的成型一致性，单模成型周期控制在合理区间，能够满足大批量订单的生产交付需求。模具的分型面设计沿着产品的安装边轮廓做阶梯式贴合，合模时的贴合压力均匀分布，避免长期生产后分型面出现溢料，同时易磨损的型腔镶件采用快拆式设计，后续生产过程中如果出现模腔表面划伤、磨损，可快速更换镶件，减少模具停机维修的时间，提升生产稼动率。
