联轴器成型冲压模具结构设计

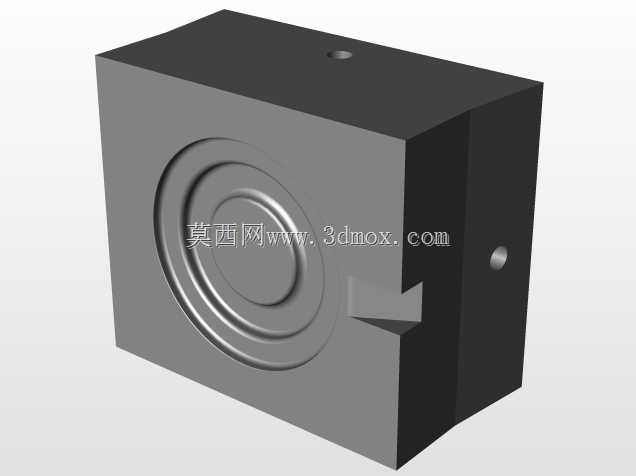

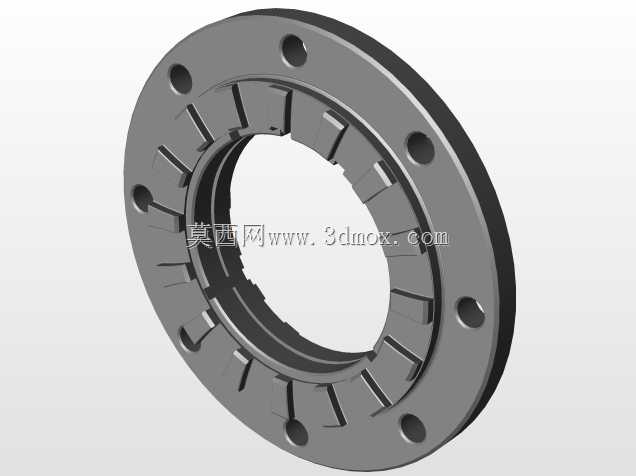

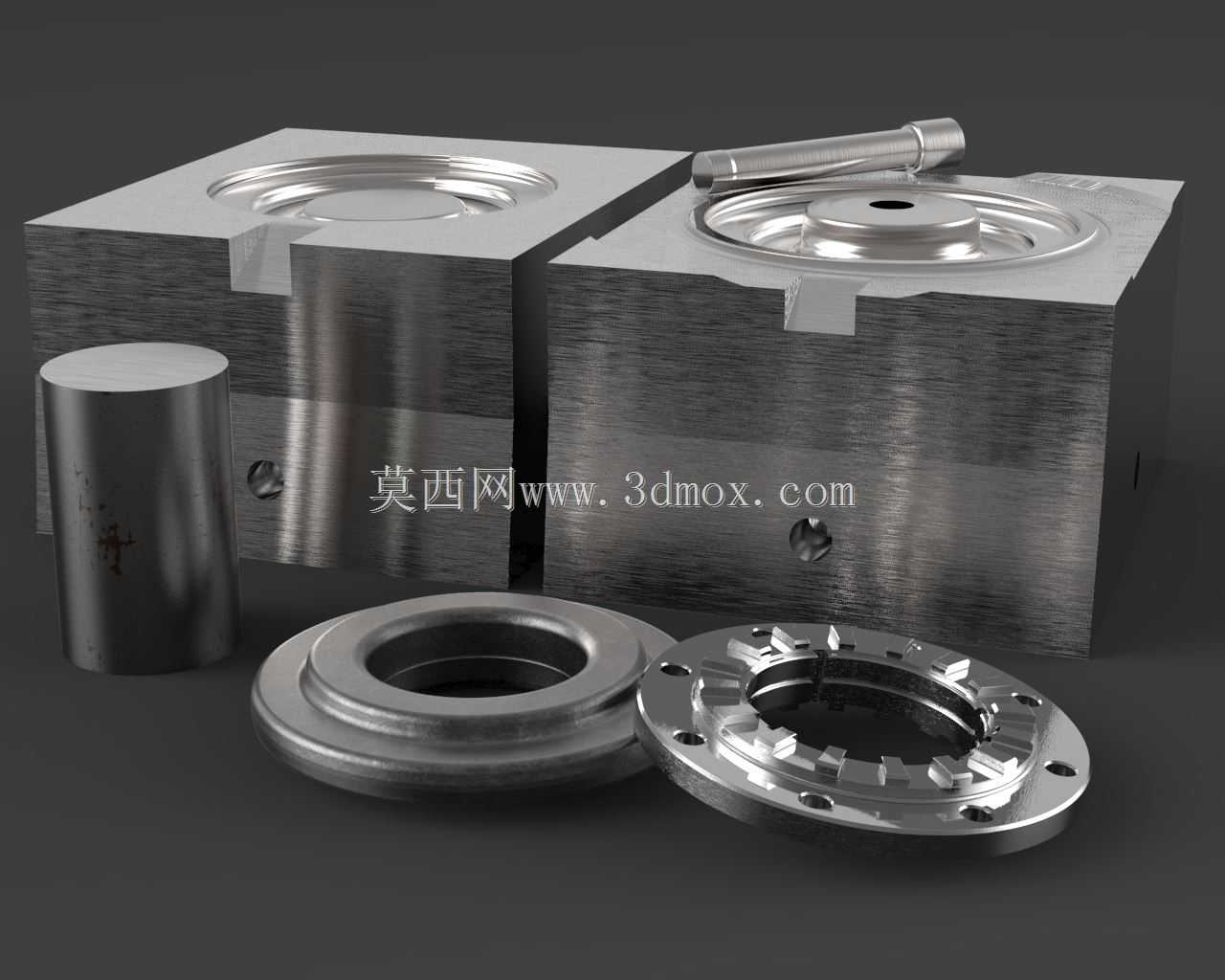

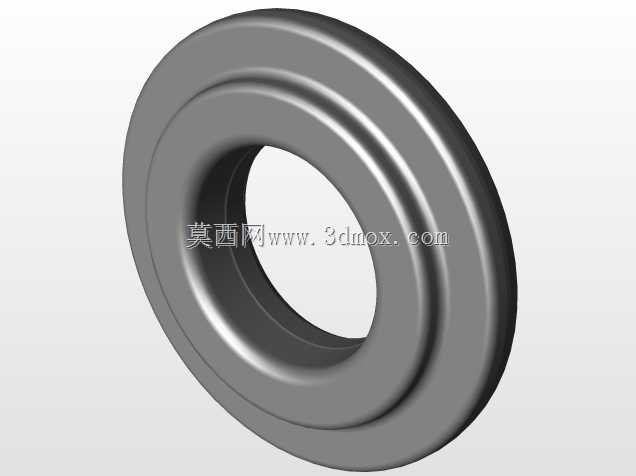

　　整套模具采用上下模对合的分体式模仁结构，上模仁对应联轴器上端面的环形凹槽与中心定位凸台，下模仁对应下端面的齿槽成型型腔，模仁整体采用镶拼式结构，齿槽成型部位单独采用硬质合金镶块嵌入模仁基体，既保证了成型部位的耐磨寿命，又降低了模仁整体的材料成本，当齿槽部位出现磨损或崩缺时，仅需更换对应镶块即可完成维修，无需整体报废模仁。上下模之间设置了独立的导柱导套导向结构，导柱采用可拆卸式压入装配，导套配合带储油槽的铜套结构，能够在连续高速冲压工况下保持稳定的导向精度，避免上下模合模时出现错位啃模的问题。配套的圆柱冲头用于中心定位孔的预冲成型，冲头端面采用圆弧过渡设计，减少冲切时的应力集中，同时在冲头根部设置了卸料套结构，这套成型冲压工装针对联轴器类盘状传动零件的批量冲压成型需求开发，核心适配中小尺寸盘类带齿槽联轴器的近净成型工序，在传动零部件加工领域，这类工装直接决定了联轴器坯件的成型精度与后续加工余量，是联轴器量产线前端成型工位的核心工艺装备。从实际应用场景来看，这类工装主要安装在开式或闭式机械压力机的工作台面，适配公称压力160-250吨区间的冲压设备，用于完成联轴器坯件的齿槽压型、端面轮廓成型、中心孔预冲等多道工序的复合成型，相比传统多工序分散冲压，这套复合模结构能够将原本需要3-4台单机完成的工序整合到一次冲压行程中，大幅降低工序间转运带来的定位误差，同时减少坯件多次装夹产生的形位公差累积。从结构设计思路来看，

　　冲压完成后能够将卡在冲头上的坯料自动推出，避免带料问题影响连续生产。从安装边界与尺寸适配来看，整套模架采用标准后侧导柱模架，模座的安装孔位匹配标准压力机的T型槽间距，上下模座的厚度预留了足够的装夹余量，合模行程适配常规压力机的闭合高度调节范围，无需额外加装垫板即可完成安装。成型后的联轴器坯件，端面齿槽的成型轮廓直接留0.2-0.3mm的精加工余量，中心预冲孔留0.5mm的铰削余量，环形配合面的成型粗糙度能够达到Ra1.6水平，减少后续车削工序的走刀次数。在实际生产验证中，这套模具的单次冲压节拍可以达到12-15次/分钟，连续生产状态下的模仁寿命能够达到10万冲次以上，成型后的坯件同轴度可以控制在0.05mm以内，端面跳动不超过0.

　　03mm，完全满足后续精加工的装夹定位要求。模具的卸料结构采用弹性卸料板搭配矩形弹簧提供卸料力，卸料板的行程根据坯件的成型深度设置，既保证能够顺利将成型后的坯件从模仁型腔中推出，又不会因为行程过大导致弹簧过载失效。定位结构采用坯料外圆定位方式，在凹模表面设置了与坯料外径匹配的定位止口，操作人员放置坯料时仅需将裁切好的圆片坯料放入定位止口即可完成定位，无需额外调整位置，降低操作难度的同时提升了定位一致性。针对冲压过程中的废料排出问题，下模仁的中心冲切位置设置了贯通的落料孔，冲切下来的中心废料可以直接通过落料孔掉入压力机下方的废料槽，无需人工清理，避免废料堆积在型腔内导致合模时压伤模仁。上下模仁的合模面设置了排气槽结构，

　　在成型齿槽等封闭轮廓位置，排气槽深度控制在0.02mm，既能够排出型腔内的空气避免成型件出现缺料、压伤等缺陷，又不会因为排气槽过深导致坯料挤入槽内产生飞边。从结构细节来看，所有成型棱边都做了0.1mm的圆角过渡处理，避免冲压时棱边应力集中导致的坯件撕裂问题，同时减少模仁棱边的崩损风险。模仁与模座之间采用销钉定位、螺栓锁紧的装配方式，销钉采用圆锥销结构，保证多次拆装后的重复定位精度，螺栓采用内六角高强度螺栓，锁紧力矩按照模仁尺寸匹配，避免冲压过程中模仁松动错位。这套模具的结构设计充分考虑了量产场景下的维修便利性、成型稳定性与操作便捷性，没有冗余的复杂结构，所有部件都采用通用标准件搭配定制加工件的组合，备件采购与加工难度低，适合中小五金加工厂的联轴器量产线配套使用，也可以作为类似盘类带齿槽零件成型模具的设计参考，通过更换模仁镶块即可适配不同尺寸规格的联轴器成型需求，具备一定的通用拓展能力。
