车间用无外露件层压木屑板固定销结构

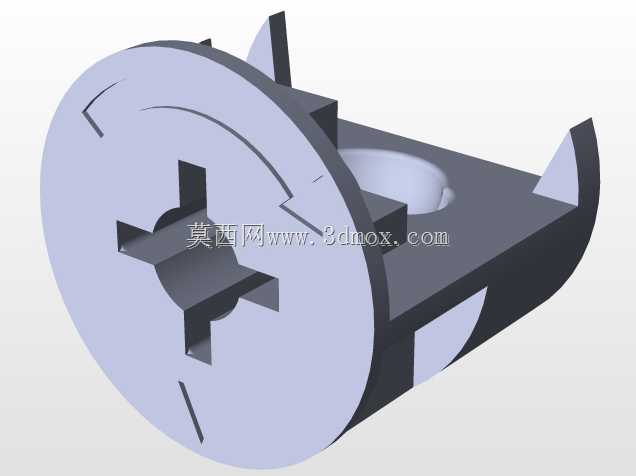

　　在车间木质工装板、工位操作台的搭建场景里，层压木屑板是非常常见的工位基材，这类板材密度均匀、加工成本低，但握钉力远不如实木板，常规外露螺丝固定不仅容易在频繁工位调整时出现滑牙，外露的金属件还容易刮蹭操作员工的工作服、划伤加工工件表面，这款固定结构就是针对这类场景做的适配设计。整个结构分为底座与销柱两个部分，底座采用圆盘式结构，接触面积远大于常规自攻螺丝的垫片接触面，安装时底座完全嵌入板材预先铣出的沉孔内，沉孔深度与底座厚度保持一致，安装完成后底座表面与木屑板表面完全齐平，不会出现任何凸起的金属结构，从根源上避免了外露五金件带来的剐蹭风险。销柱采用锥形尖头设计，尖头角度做了30度的钝化处理，既可以在对接上层板材预制孔时起到导向作用，

　　又不会因为尖头过于尖锐造成安装时的扎伤风险，销柱与底座采用过盈配合连接，不需要额外的粘接或者焊接工序，装配时直接将销柱压入底座中心的预制孔即可，压装到位后销柱的垂直度公差可以控制在0.1mm以内，完全满足多层木屑板叠装时的定位精度要求。从安装边界来看，底座的直径设计参考了常规18mm厚度层压木屑板的最小沉孔安全距离，底座边缘距离板材边缘的最小预留尺寸只需要20mm，不会因为安装固定件造成板材边缘的开裂，沉孔加工只需要使用常规的木工开孔器即可完成，不需要特殊的定制刀具，现场安装时普通的车间维护人员就可以完成操作，不需要专业的结构安装人员。在实际使用场景中，这类固定销主要用于车间内可重组工位的搭建，比如生产线旁的物料暂存台、

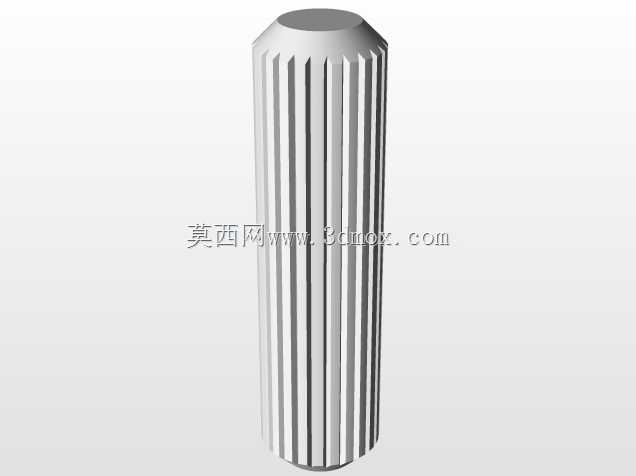

　　工具挂板的基层固定、工位隔断的拼接，相比传统的螺丝连接，这种无外露件的结构在需要调整工位布局时，只需要将上层板材垂直向上抬起就可以完成拆卸，不需要拧动螺丝，反复拆装次数可以达到50次以上不会出现基材松动的情况，因为底座的大接触面设计，压装在木屑板内部的底座不会因为反复插拔销柱出现松脱，底座与板材沉孔之间采用微过盈配合，压装后不需要额外涂胶就可以保持足够的结合力。设计过程中特意规避了常规五金件的棱角结构，底座的上下边缘都做了R0.5的圆角处理，压入沉孔时不会刮伤木屑板的孔壁，避免孔壁出现木屑脱落造成的配合间隙过大问题，销柱的柱身部分做了轻微的网纹滚花处理，滚花深度控制在0.05mm，既可以增加销柱与上层板材预制孔之间的摩擦力，

　　防止叠装后的板材出现水平方向的滑移，又不会因为滚花过深造成插拔阻力过大，单人就可以完成上层板材的拆装作业。从尺寸适配性来看，销柱的露出长度可以根据叠装板材的厚度做调整，常规款的露出长度适配12-18mm厚度的上层板材，当需要叠装更厚的板材时，只需要更换对应长度的销柱即可，底座部分完全通用，不需要重新加工沉孔，这一设计大幅降低了车间工位重组时的配件成本，不需要储备多种规格的底座配件，只需要储备不同长度的销柱就可以满足绝大多数的工位搭建需求。在长期使用的可靠性方面，整个结构采用金属材质制作，表面做了哑光喷塑处理，不会像镀锌件那样在车间潮湿环境下出现锈迹污染板材表面，哑光表面也不会在车间照明下产生反光，避免对操作员工的视线造成干扰，结构本身没有易损件，只要不受到强烈的侧向撞击，使用寿命可以达到10年以上，完全满足车间工装的长周期使用要求。相比市面上常见的隐形连接件，这款结构不需要在板材侧面加工斜孔，所有的加工工序都可以从板材正面完成，加工难度更低，对于没有专业木工加工设备的普通机加工车间来说，只需要一台普通的台钻就可以完成所有孔位的加工，不需要采购专用的侧孔设备，适配性更强。
