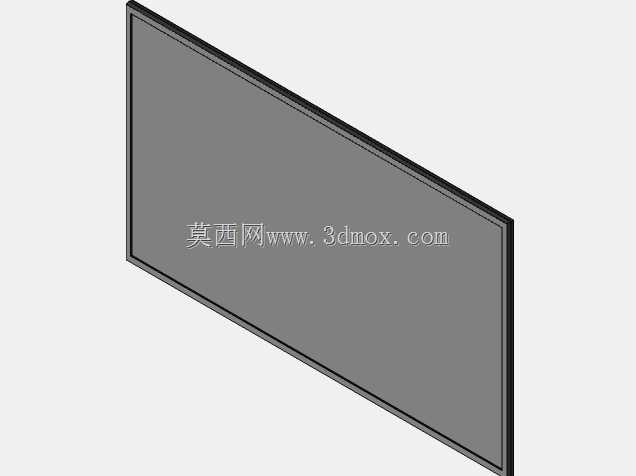

49英寸LG款液晶电视机整机外观结构

　　做消费电子结构设计快八年，经手的平板显示类产品少说也有四十多款，这次做的49英寸平板电视结构，其实是针对常规客厅壁挂、桌面摆放两用场景做的通用款适配，先从实际安装边界说起，常规49英寸的屏幕可视区域对角线长度刚好1244.6毫米，算上超窄边框的包裹，整机外轮廓宽度控制在1100毫米上下，高度在640毫米左右，机身最厚处因为要容纳背光驱动板、电源模块和壁挂挂点的加强结构，做到了48毫米，屏幕显示区域的边缘到边框外沿的距离控制在8毫米，也就是现在主流的窄边框设计，不会让用户观看时被过宽的边框分散注意力。

　　实际应用场景里，这类尺寸的电视主要覆盖20到30平米的客厅空间，观看距离在2.4米到3.2米之间是最舒适的区间，不管是日常收看电视节目、外接游戏主机玩主机游戏，还是作为小型会议室的显示终端都能适配，所以在结构设计的时候，壁挂安装孔位完全遵循通用的VESA壁挂标准，孔距做到了200*200毫米，不管是普通固定壁挂架、还是可俯仰调节的活动挂架都能直接适配，不需要额外做转接件，桌面摆放的支撑脚安装位设计在机身下沿左右两侧，距离侧边120毫米的位置，支撑脚的接触面积做了加大处理，放置在玻璃、木质电视柜上都能保证足够的稳定性，不会因为轻微的碰撞出现倾倒风险。

　　从功能特性的角度来说，整机的结构拆分其实很清晰，最外层是高光注塑的前边框，边框内侧做了一圈0.5毫米的定位凸台，刚好卡住液晶面板的边缘，避免面板在运输、使用过程中出现横向窜动，面板背面是整块的钣金背板，背板厚度用了1.2毫米的镀锌钢板，一方面是给整个机身提供足够的结构强度，避免大尺寸屏幕因为长期悬挂出现弯曲变形，另一方面背板上预留了所有内部元器件的安装螺柱，电源板、主板、背光驱动板、接口板都直接通过螺丝固定在背板对应的凸台上，安装时不需要额外做定位治具，螺柱的位置精度控制在0.2毫米以内，能保证所有板卡安装后接口和机身侧边的开孔完全对齐，不会出现接口歪斜、插头插不到位的问题。

　　设计思路上其实优先考虑的是生产装配的便利性和后期维护的便捷性，后壳采用的是卡扣加少量螺丝的固定方式，沿着后壳一圈均匀分布了12个塑料卡扣，只需要在后壳下沿靠近接口的位置锁4颗M3的螺丝就能完成后壳的固定，后期如果需要检修内部板卡，只需要拧下这几颗螺丝，顺着卡扣的脱开方向就能取下后壳，不需要撬动整个边框，避免维修时刮伤外壳外观面。接口区域集中设计在机身背面右侧的下凹区域，包含了常用的HDMI接口、USB接口、音视频输入输出接口、网线接口和天线接口，接口区域做了15度的下倾角，就算是壁挂安装的时候，用户站在电视下方也能很方便的插拔线材，不需要把手伸到电视背面盲操作。

　　散热结构的设计上，因为49英寸的电视整机功耗在110瓦左右，主要发热源是电源板和背光驱动板，所以在背板对应这两个板卡的位置冲了密集的散热格栅，格栅的开孔方向是朝下的，既能保证空气流通带走热量，又能避免灰尘、水渍从上方直接落到内部板卡上，后壳内部对应发热源的位置还预留了导热泡棉的安装位，装配时贴上导热泡棉就能把板卡上的热量直接传导到金属背板上，通过整块背板均匀散出，不需要额外加装散热风扇，既能降低整机运行的噪音，也能减少风扇带来的故障点，延长整机的使用寿命。

　　屏幕的防护设计也做了充分考虑，前边框和屏幕接触的位置贴了一圈3毫米厚的EVA缓冲泡棉，就算边框受到轻微的外力冲击，泡棉也能吸收大部分冲击力，避免冲击力直接传递到液晶面板上导致屏幕碎裂，整机的四个边角都做了R8的圆角处理，一方面是外观上更柔和，不会有尖锐的棱角，另一方面也能减少边角磕碰时的应力集中，降低运输过程中边角破损的概率。包装运输的适配方面，整机的上下左右都预留了25毫米的缓冲泡沫安装空间，泡沫的密度选用20千克每立方米的EPS材料，能承受常规运输过程中的跌落、振动冲击，保证产品送到终端用户手里的时候不会出现结构损坏、屏幕碎裂的问题。

　　另外在走线的设计上，背板上预留了专门的走线卡扣位置，内部所有连接主板、电源板、屏幕的线材都可以通过这些卡扣固定，避免线材随意晃动碰到内部的散热结构或者运动部件，也能让内部的走线更规整，装配的时候不会出现线材被外壳压住、磨破绝缘层导致短路的问题。壁挂挂点的位置做了双层钣金加强，在挂点对应的背板内侧额外焊接了1.5毫米厚的加强片，就算是长期壁挂使用，挂点位置也不会因为长期承重出现变形、脱落的风险，保证使用过程中的安全性。
