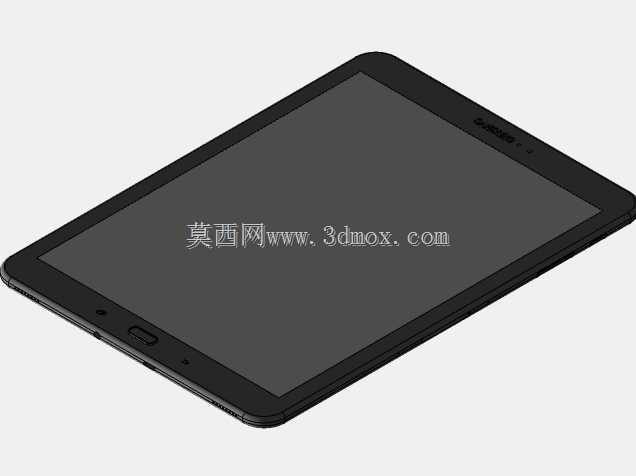

三星Galaxy Tab S3平板电脑结构三维建模

　　本次建模还原的是三星Galaxy Tab S3这款安卓旗舰平板的完整外观与结构装配关系，建模过程中优先参考了消费电子行业手持触控设备的通用设计逻辑，兼顾外观曲面的顺滑度与内部结构的装配合理性。从实际应用场景来看，这类平板三维模型可用于数码配件开发环节的适配验证，比如保护套开模前的贴合度校验、触控笔收纳槽的结构匹配、外接键盘皮套的卡扣位置确认，也可用于产品展示类的三维交互场景搭建，或是数码产品拆机教学的演示素材使用。

　　建模时首先处理的是整机的外形轮廓边界，这款平板采用9.7英寸的显示面板，整机外轮廓做了大R角的圆弧过渡，中框与后盖的衔接处采用微弧收边设计，单手握持时的贴合度更好，建模过程中对侧边的实体按键做了独立的结构拆分，包括顶部的电源按键、侧边的音量调节按键，都预留了实际装配的间隙，按键的凸起高度控制在0.8mm，符合手持操作时的按压触感需求，不会出现误触或者按压行程不足的问题。机身底部的Type-C接口、扬声器开孔都做了精准的位置还原，四扬声器的开孔阵列排布对称，开孔的倒角做了0.1mm的C角处理，避免实际生产中出现锐边割手的问题。

　　从功能特性的还原角度，建模时特意保留了屏幕正面的指纹识别Home键结构，按键与前面板的间隙控制在0.15mm，既保证按键的活动行程，也避免灰尘进入机身内部。前置摄像头、光线距离传感器的开孔位置都按照实际产品的排布做了定位，摄像头开孔的沉台深度做了0.2mm的预留，刚好可以容纳摄像头保护镜片的安装厚度。后盖部分采用一体化的曲面设计，摄像头模组位于后盖左上角的位置，闪光灯与摄像头的排布间距做了精准还原，后盖的边缘做了向内的收弧处理，和中框的装配止口做了配合结构，止口的搭接量控制在0.5mm，保证装配后的整机密封性，减少日常使用中灰尘进入机身内部的概率。

　　设计思路上，这款平板的建模完全遵循消费电子类产品的堆叠逻辑，首先确定屏幕的基准平面，所有结构件都以屏幕显示面为基准进行定位，中框作为整机的支撑骨架，厚度控制在6mm，既保证整机的结构强度，也控制了整机的重量，避免长时间手持使用出现疲累感。S Pen触控笔的收纳结构虽然没有在外观面直接体现，但建模时在机身右侧预留了笔槽的安装空间，笔槽的卡扣位置做了对应的结构预留，保证触控笔插入后的卡合力度合适，不会出现轻易滑落或者取出困难的问题。

　　安装边界方面，整机的长宽尺寸控制在237.3mm×169mm，厚度6mm，建模时所有外凸结构都没有超出这个轮廓边界，按键、摄像头凸起的高度都控制在0.8mm以内，在做配件适配的时候，只要按照这个外轮廓做避让设计，就可以保证配件和机身的完美贴合。屏幕的黑边宽度做了等宽处理，上下边框的宽度略宽于左右边框，刚好容纳前置摄像头与Home键的结构，同时保证横屏握持的时候手指不会误触屏幕显示区域。中框的侧边做了细微的磨砂面质感还原，建模时对表面的纹理做了简化处理，保留了曲面的顺滑度，方便后续渲染环节做材质的赋予。

　　从结构设计的细节来看，这款平板的麦克风开孔位于机身顶部，降噪麦克风的位置和主麦克风做了对称排布，建模时开孔的直径控制在1mm，符合实际产品的声学开孔要求，不会因为开孔过大影响外观整体性，也不会因为开孔过小影响收音效果。机身的四个角做了防摔的缓冲弧面设计，圆弧半径达到8mm，跌落时可以更好地分散冲击力，建模时对边角的曲面做了G2连续处理，保证曲面过渡没有折痕，和实际产品的外观质感保持一致。
