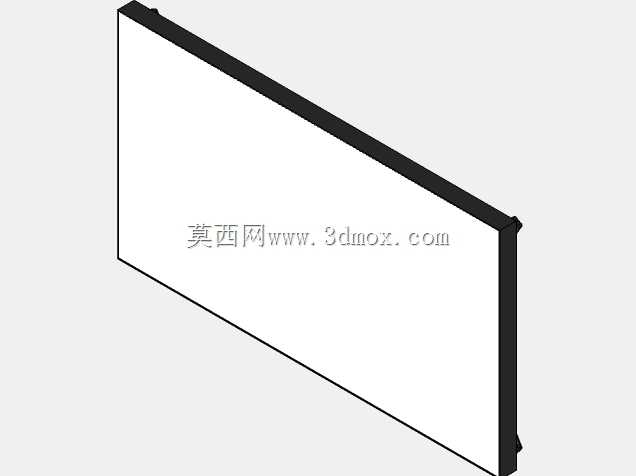

55英寸商用视频墙显示单元结构设计

　　在商用显示工程领域，55英寸视频墙单元是目前拼接显示系统中应用占比最高的规格之一，这类单元的三维结构设计需要兼顾安装适配、散热冗余、拼接精度、维护便利性等多重工程需求，绝非单纯的屏幕外壳建模。从实际落地场景来看，这类显示单元主要部署在指挥调度中心、安防监控室、企业展厅、商业传媒大屏、会议可视化系统等场景，单块单元作为视频墙的基础像素点，通过多单元矩阵拼接实现超大尺寸、超高分辨率的统一显示画面，部分场景下还需要支持单屏独立显示、跨屏漫游、画面叠加等专业显示功能，这对单元本身的结构一致性、安装公差控制提出了极高要求。

　　从结构设计思路来看，这类视频墙单元的整体框架采用窄边金属型材作为主支撑结构，边框宽度控制在毫米级，尽可能缩小拼接后的物理拼缝，减少画面割裂感，这也是区别于普通民用显示器的核心结构特征。屏幕本体通过背部的金属挂装结构与框架连接，挂点位置经过严格的重心校核，确保单块单元挂装后不会出现倾斜、下坠的问题，同时挂装结构预留了前后、左右、上下六个方向的微调余量，方便工程安装时调整相邻单元的平面度与拼缝间隙，保证整墙的平整度误差控制在工程允许范围内。单元背部的结构设计需要兼顾电路模块的布局与散热通道规划，驱动板、电源模块、信号接口板按照信号流向分区布置，减少信号干扰，同时预留对流散热的通风路径，避免长时间高亮度运行时出现局部积热，影响屏幕使用寿命。接口区域集中布置在背部侧方，预留足够的插拔操作空间，支持HDMI、DP、DVI等多种专业显示信号输入，满足不同工程场景的信号接入需求。

　　从安装边界尺寸来看，55英寸单元的屏幕显示区域对角线尺寸严格对应55英寸规格，整体外形的长宽尺寸在屏幕显示区域基础上增加窄边框的宽度，厚度方向则需要容纳屏幕面板、背光模块、驱动电路、散热结构与挂装构件，整体厚度控制在适合前维护或后维护的合理区间，适配不同的安装环境：如果是采用后维护的视频墙支架，背部需要预留不小于600mm的维护通道，方便人员从背部插拔线缆、更换故障单元；如果是前维护支架结构，单元本身的结构需要支持从正面直接拆卸，无需预留背部维护空间，适合空间有限的展厅、商铺等场景。单元的边角位置做了微小的倒角处理，避免安装过程中磕碰损坏相邻单元的边框，同时也能减少拼缝位置的应力集中。屏幕正面的表面处理根据应用场景不同有所区分，监控类场景多采用防眩光处理，减少环境光对画面显示的干扰，传媒展示类场景则可选用高透光的玻璃面板提升画面通透度。

　　在实际工程选型中，这类视频墙单元的结构设计还需要考虑长期运行的可靠性，框架材质多选用轻量化但强度足够的铝合金型材，兼顾重量控制与结构刚性，避免长期挂装出现框架变形导致拼缝变大。单元的供电模块位置做了绝缘与隔离处理，避免电路部分与金属框架直接接触引发安全隐患，同时接地结构可靠，满足商用电子设备的电气安全要求。对于需要7*24小时连续运行的监控场景，结构设计中还会预留额外的散热风扇安装位，可根据运行环境温度选配主动散热组件，提升高温环境下的运行稳定性。相邻单元之间的拼接位置还会预留微小的缓冲间隙，避免热胀冷缩导致边框挤压变形，同时配套的拼接锁扣结构可以快速锁定相邻单元的相对位置，提升安装效率。
